苏格兰轭式直线往复转换机构

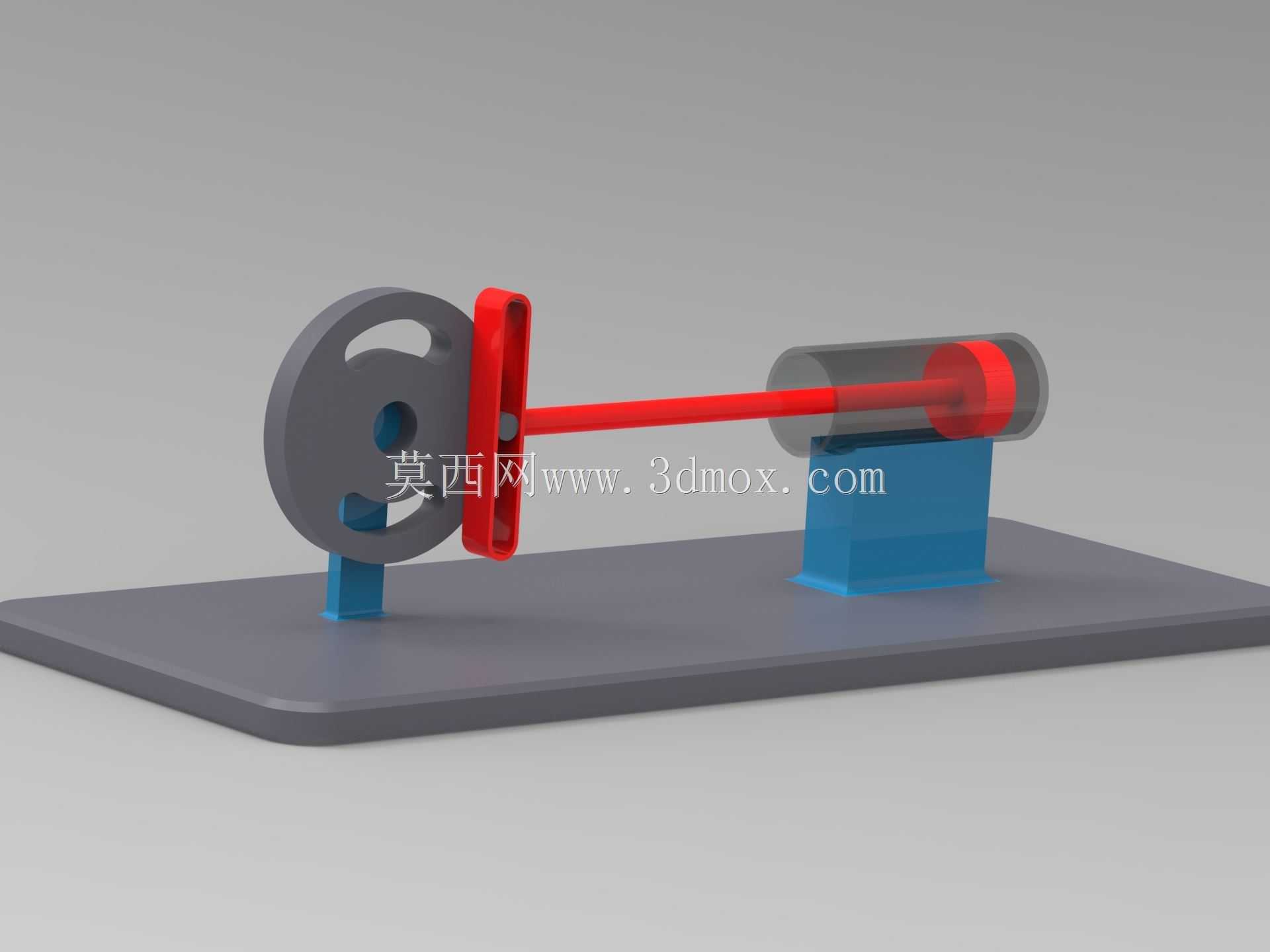

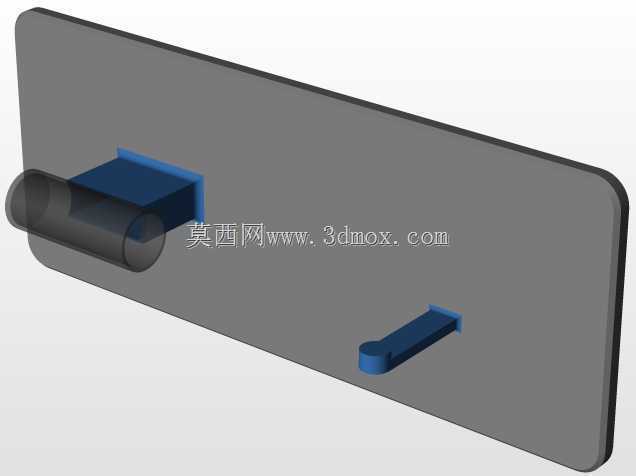

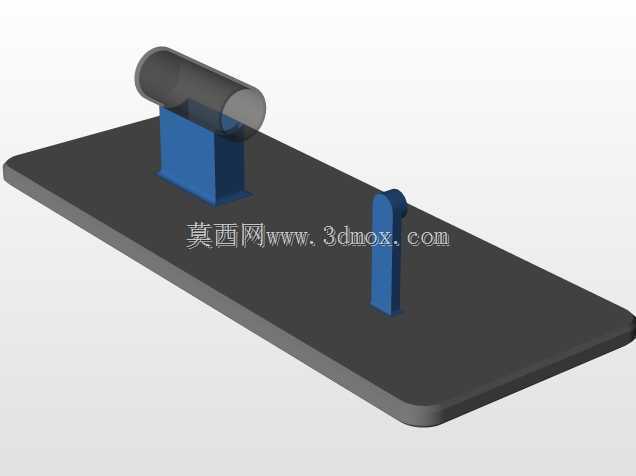

　　在自动化装配线的短行程往复送料工位、小型冲压设备的驱动端、计量泵的动力输入端，常能见到苏格兰轭机构的应用，这类结构相比传统曲柄滑块，省去了连杆铰接带来的侧向分力，能将旋转运动直接转换为无侧隙的纯直线往复运动，在需要精准直线往复轨迹、对传动平稳性有要求的场景中适配性极强。这套苏格兰轭机构的整体安装基准为底部的平板式基座，基座采用平整的矩形板材设计，所有功能组件均通过支撑座固定在基座平面上，安装时只需保证基座与设备安装面的平面度公差在0.1mm/m以内，即可保证整套机构的运动精度，无需额外调整各组件的相对同轴度，大幅降低现场装配的调试难度。

　　从功能实现逻辑来看，输入端的带偏心销的圆盘是整套机构的动力接入端，动力源可直连伺服电机或减速电机输出轴，圆盘转动时，偏心销嵌入垂直于输出杆方向的轭架滑槽内，随着圆盘整周转动，偏心销在滑槽内做上下方向的相对滑动，同时带动轭架及与之固连的水平输出杆做沿轴线方向的直线往复运动，输出杆的行程固定为偏心销偏心距的两倍，不存在行程累积误差，对于需要固定行程往复动作的工位来说，无需额外设置行程限位结构即可保证每次动作的位移一致性。

　　设计过程中首先需要根据实际工况的往复行程确定偏心销的偏心距，再根据输出端需要承受的轴向载荷确定输出杆的直径与轭架滑槽的壁厚，轭架与偏心销的配合面需要预留合理的间隙，既要避免间隙过大导致运动换向时产生冲击，也要防止间隙过小出现卡滞，通常配合公差选择H8/f7即可满足多数中低速工况的使用需求。输出杆的末端设置有圆柱状的连接端，可直接连接执行端的推头、料夹等工装，连接端与输出杆采用同轴设计，保证动力传递过程中不会产生附加弯矩。支撑输出杆的蓝色支撑座内部可镶嵌自润滑铜套，在无额外润滑的工况下也能长期保持顺畅滑动，减少日常维护频次。

　　整套机构的运动特性决定了其在中低速往复工况下的优势，当输入转速固定时，输出杆的运动规律为简谐运动，加速度变化平缓，不会出现传统曲柄滑块在行程端点的刚性冲击，运行过程中振动与噪声都能控制在较低水平，适合用在对运行平稳性要求较高的轻工装配、食品包装类设备中。安装边界方面，整套机构的横向尺寸由输出杆的行程决定，纵向尺寸仅需覆盖圆盘直径与轭架的活动范围，整体结构紧凑，可直接集成在小型设备的内部框架中，不需要预留过大的安装空间。偏心销与轭架滑槽的接触位置是整套机构的主要磨损点，设计时可在偏心销外部加装可更换的耐磨套，后期维护时只需更换耐磨套即可恢复机构精度，无需更换整个轭架或圆盘组件，能有效降低设备的全生命周期维护成本。输出杆的轴向窜动量可通过支撑座的安装位置进行微调，适配不同工况下对输出端初始位置的调整需求。
