方形截面螺旋压缩弹簧结构设计

　　在非标自动化设备的缓冲限位、模具的复位结构、小型机电产品的储能机构中，方形截面的螺旋压缩弹簧一直是容易被忽略但适配性极强的弹性元件。和常规圆形截面簧丝的弹簧不同，这款方形簧丝绕制的方形轮廓弹簧，在安装空间受限的方形腔体内，能最大化利用有效空间，在相同的安装边界下，相比同外径的圆形弹簧，能提供更大的承载刚度，同时方形的外圈轮廓可以和方形安装槽直接配合，不需要额外的导向套就能避免弹簧受压时出现侧向偏移，减少了导向零件的加工与装配成本。

　　从实际应用场景来看，这类弹簧常出现在电子连接器的接触端、小型冲压模具的卸料板复位、办公设备的按压结构、汽车内饰件的卡扣缓冲结构里，尤其是在安装腔为方形、且对弹簧压缩过程中的横向窜动有严格限制的工位，方形弹簧的适配优势远高于常规圆柱螺旋弹簧。比如在某款小型继电器的触点复位结构中，圆形弹簧在方形安装槽内受压时，容易出现簧圈卡滞在槽体边角的问题，导致复位行程不足，更换为同尺寸的方形弹簧后，簧圈外圈和槽壁的间隙均匀，压缩全程无卡滞，触点复位的一致性提升了近三成。

　　设计这类弹簧的时候，首先要明确安装边界的尺寸约束：方形安装腔的内边长决定了弹簧的外圈最大轮廓尺寸，要预留0.2-0.5mm的间隙避免安装过盈，同时弹簧的内圈尺寸要匹配导向杆的直径，若采用内导向结构，内圈和导向杆的间隙控制在0.1-0.3mm，避免压缩过程中簧圈和导向杆出现摩擦磨损。簧丝的方形截面边长需要根据承载需求计算，和圆形簧丝的剪切应力计算逻辑不同，方形截面簧丝的应力分布更均匀，在相同截面面积下，方形簧丝的抗屈服能力更强，适合承载较大的冲击载荷，但绕制过程中需要注意簧丝折弯处的圆角处理，避免截面尖角处出现应力集中，导致弹簧在循环载荷下提前出现疲劳断裂。

　　这款弹簧的螺旋升角根据工作行程调整，常规静态载荷下升角控制在5-8度，循环载荷频次较高的工况下，升角适当降低到4-6度，减少压缩过程中簧圈之间的扭转切应力。弹簧的两端采用并圈磨平处理，磨平长度不小于3/4圈，端面粗糙度控制在Ra6.3以内，保证弹簧受压时两端面和安装基准面完全贴合，避免出现偏载导致的簧圈倾斜。有效圈数根据刚度要求匹配，在相同的簧丝截面和中径下，有效圈数越多弹簧刚度越小，需要结合实际工作行程的载荷变化曲线调整，避免出现并圈时载荷超过零件承载极限的问题。

　　在实际选型替换时，要注意这类方形弹簧的并紧高度和圆形弹簧的差异，方形簧丝的并紧高度为有效圈数乘以簧丝截面边长加上两端磨平部分的厚度，设计安装腔的深度时要预留足够的余量，避免弹簧压并时出现硬接触导致的结构损坏。同时在表面处理上，常规工况采用发黑处理即可，有防腐需求的工况可以采用镀锌或者电泳处理，需要注意表面处理层的厚度不能超过0.02mm，避免影响弹簧的实际安装尺寸，导致装配时出现卡滞。

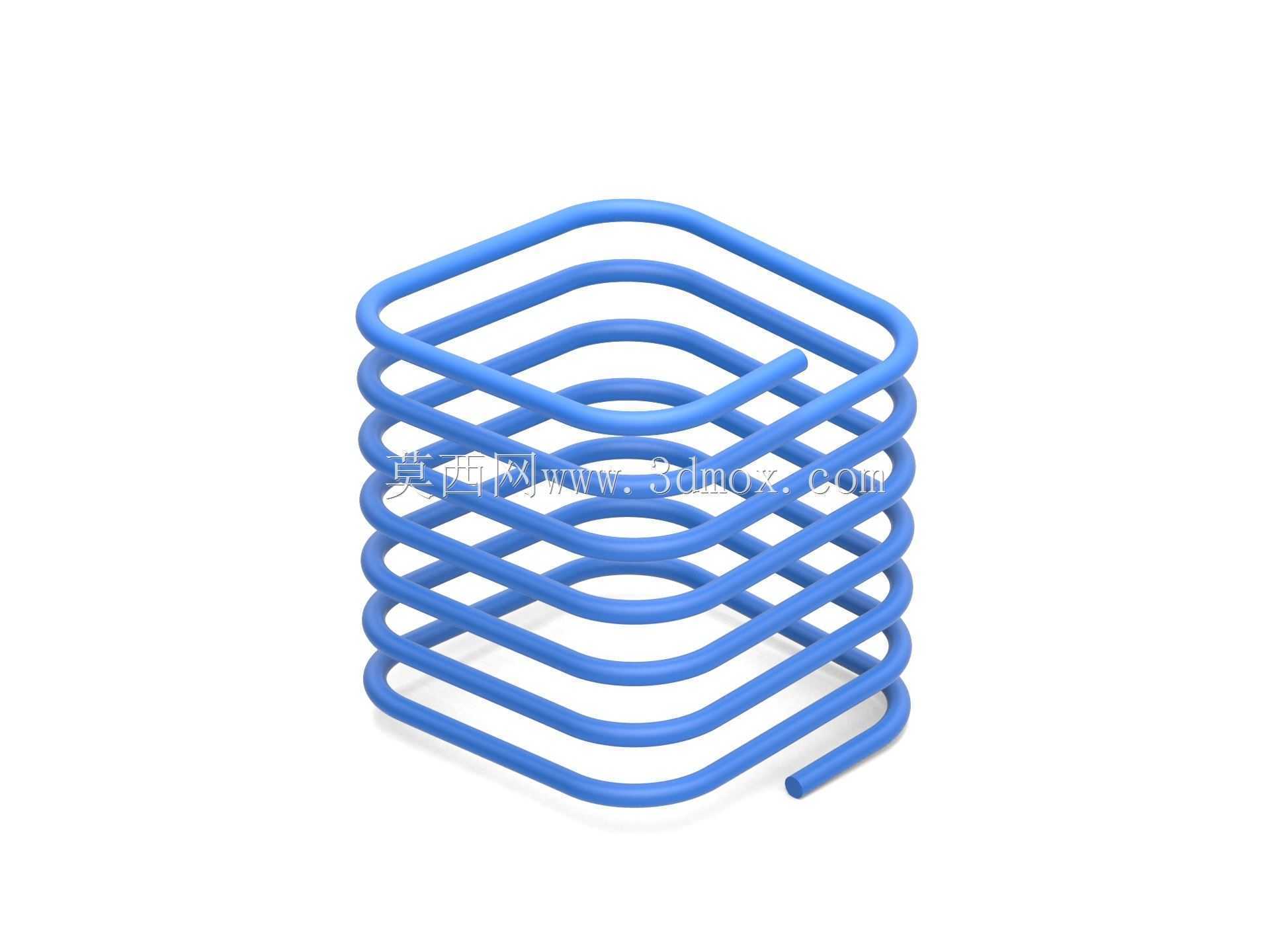

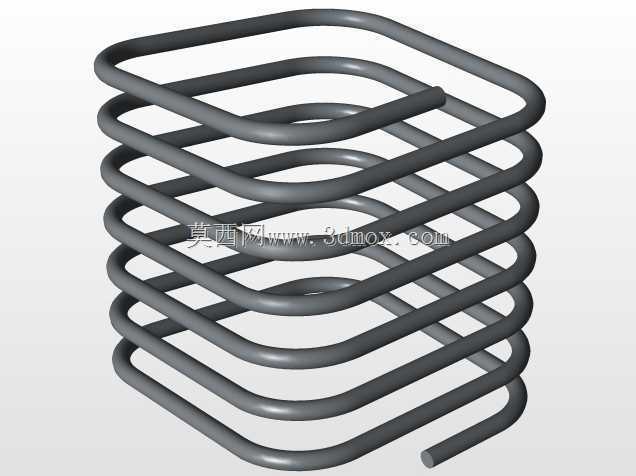

　　从建模逻辑来看，绘制这类弹簧时首先要确定方形螺旋的扫描路径，方形的四个转角处要做圆角过渡，圆角半径不小于簧丝截面边长的1.5倍，避免绕制时簧丝出现过度折弯导致的内部应力残留，扫描截面采用正方形，扫描过程中要保证截面始终和螺旋路径的法向垂直，避免出现簧丝扭曲的问题，建模完成后要做干涉检查，确认弹簧压缩到工作行程时，相邻簧圈之间的间隙不小于0.1mm，避免工作过程中出现簧圈之间的摩擦异响和磨损。
