欧式浮雕托盘注塑成型模具结构设计

　　这套模具针对表面带复杂欧式浮雕纹样的托盘类制品开发，核心应用场景覆盖日用塑料制品、工艺装饰摆件的批量注塑生产环节，适配卧式注塑机的安装标准，可直接完成装夹调试后投入量产。从实际生产用途来看，该模具一次注射即可成型完整的托盘主体，型腔表面复刻的浮雕纹理包含卷草纹、中心对称装饰纹样、边框分层线条，无需后续二次烫印、蚀刻或表面贴花工序，能直接产出带立体装饰效果的成品托盘，可用于家居桌面收纳、装饰摆盘、礼品套装配套等多个民用消费场景。

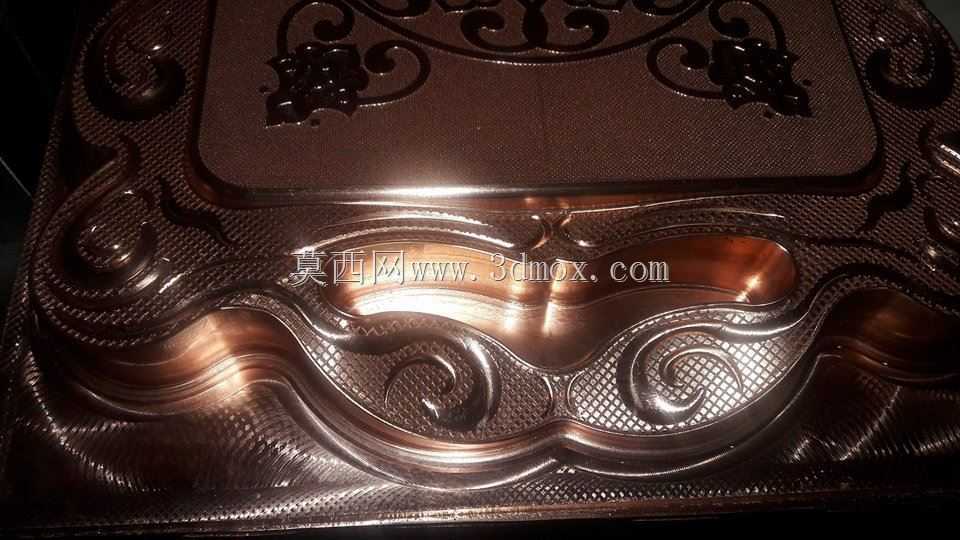

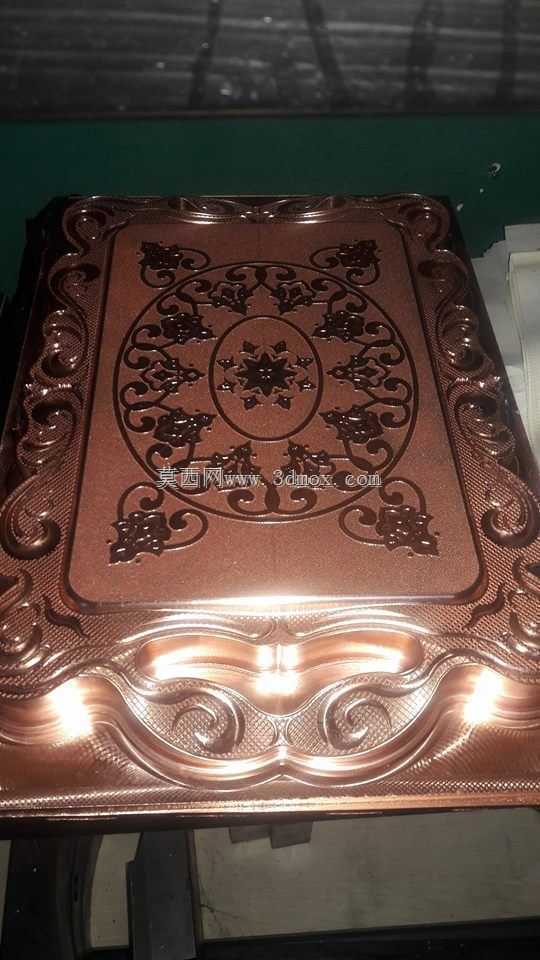

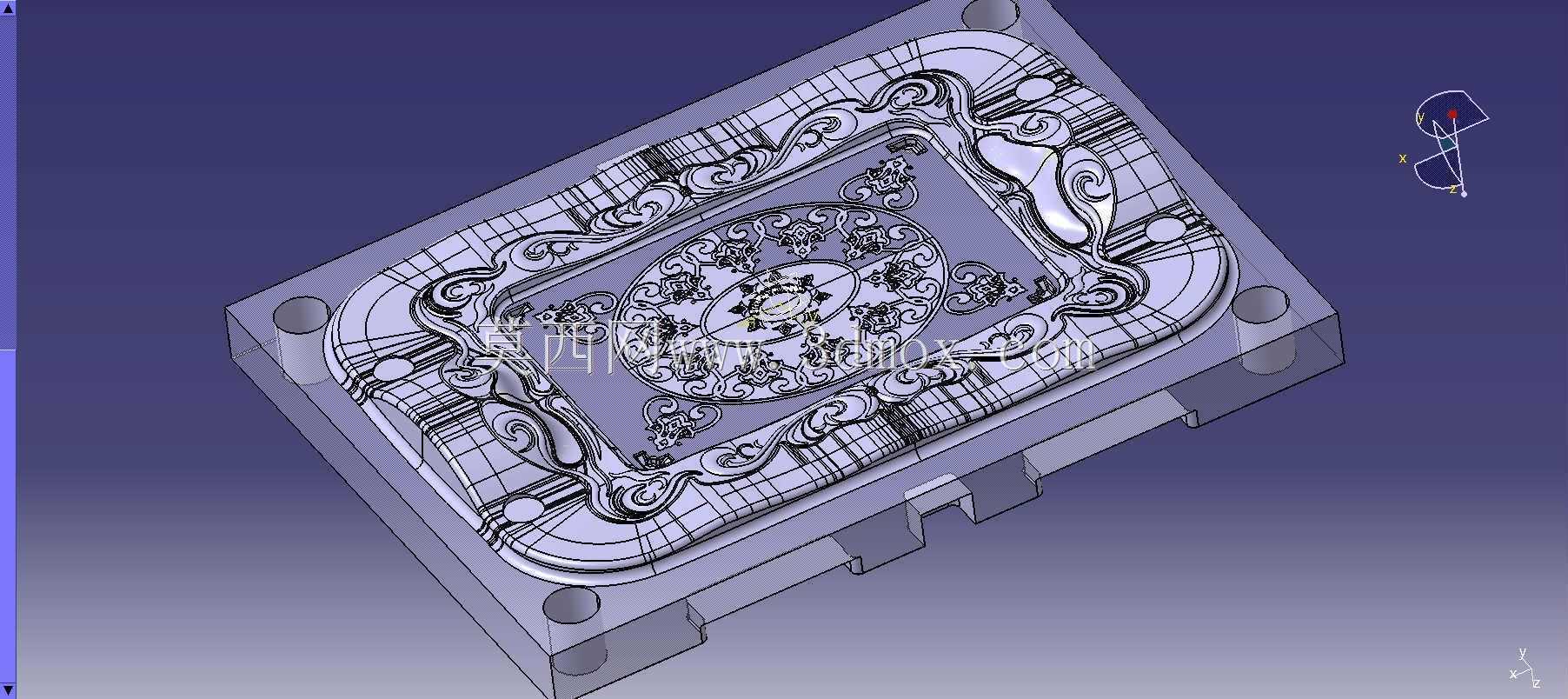

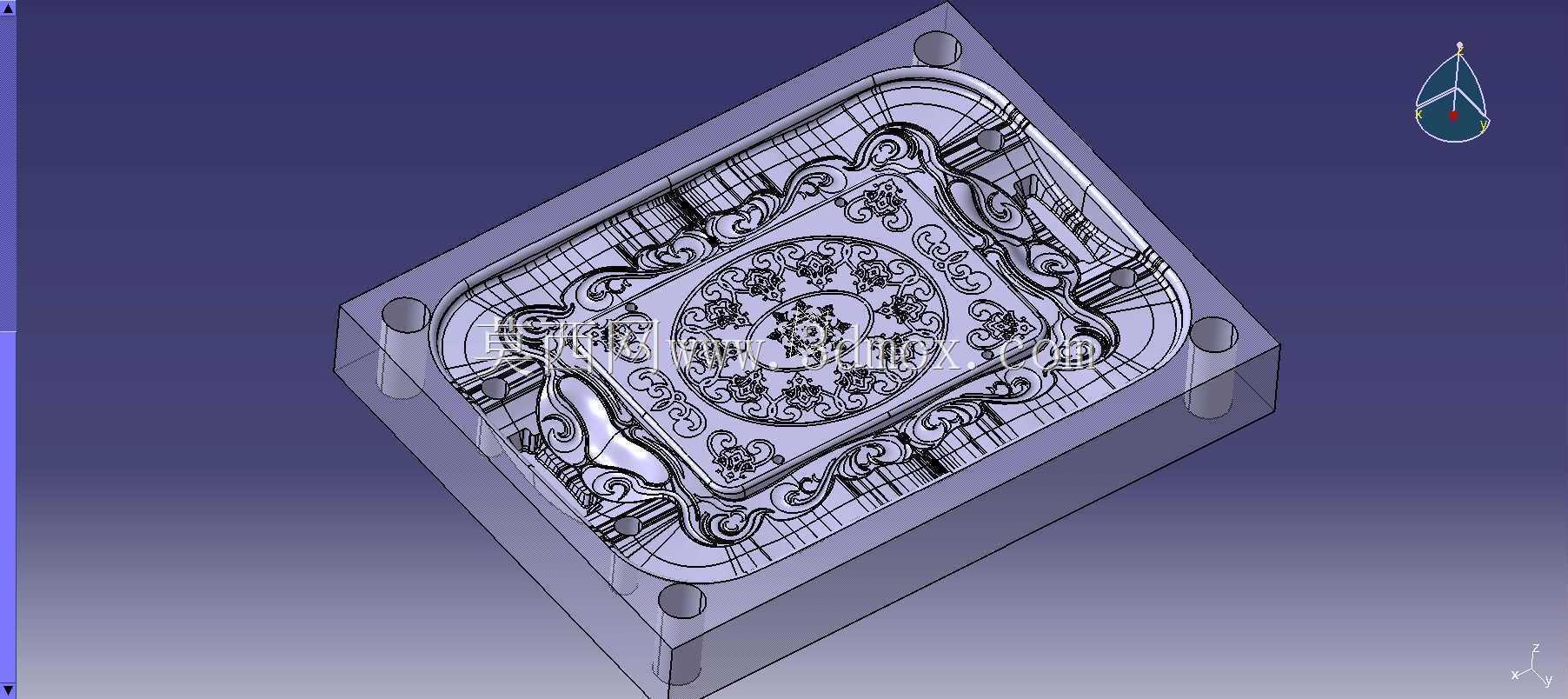

　　设计过程中优先处理了浮雕纹理的成型可行性，整个型腔采用整体式铣削加工方案，避免镶件拼接在浮雕表面产生合模断差，所有纹理的拔模角度顺着脱模方向做了0.5°到1.5°的渐变处理，纹理深度较深的区域适当加大拔模斜度，防止脱模时拉伤纹理表面，保证浮雕的轮廓清晰度。模架采用标准龙记模架规格，四周布置的导柱导套做了渗碳硬化处理，合模时的定位精度控制在0.02mm以内，避免合模错位导致浮雕纹理错边。浇注系统采用侧浇口进料，浇口位置设置在托盘边缘的非外观面区域，开模后浇口残留可通过简单修剪去除，不会破坏托盘正面的浮雕装饰效果；冷却水道围绕型腔轮廓做环绕布置，距离型腔表面的距离保持在15mm到20mm之间，保证整个模温均匀，避免制品冷却不均导致的翘曲变形，尤其是托盘边缘的薄边区域，冷却水流速做了针对性调整，防止局部过冷导致填充不足。

　　顶出系统采用顶杆+推板结合的顶出方式，顶杆位置全部布置在托盘的背面加强筋位置，避开正面浮雕区域，防止顶出时在制品外观面留下顶白、顶痕缺陷；推板作用在托盘的边缘法兰位置，顶出力均匀分布，避免大尺寸平面顶出时出现变形。排气槽开设在型腔的四周以及浮雕纹理的末端填充位置，排气槽深度控制在0.02mm，既可以顺利排出型腔内的空气，避免填充时出现困气烧焦、纹理缺料的问题，又不会产生飞边毛刺。

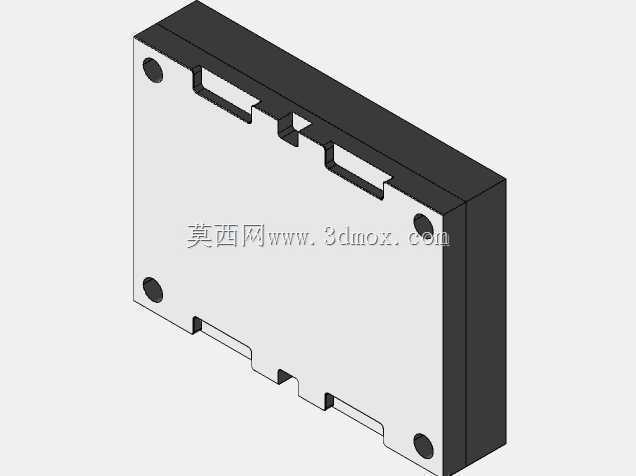

　　安装边界上，模具的总厚度、定位圈尺寸、浇口套球面半径都适配200吨到250吨规格的卧式注塑机，码模槽的尺寸符合通用注塑机的装夹标准，无需额外改装即可快速上机；模具的开模行程满足制品加流道凝料的总脱出长度要求，顶出行程预留了10mm的安全余量，防止顶出到位后制品仍卡在型腔内。实际生产调试时，需针对浮雕区域的填充速度做分段控制，填充初期采用低速慢射，防止高速喷射导致纹理区域出现流痕，填充至型腔90%时切换为保压压力，保证浮雕轮廓的填充饱满度，保压压力根据原料流动性做对应调整，避免制品出现收缩凹陷。整套模具的分型面顺着托盘的边缘轮廓做贴合设计，分型面的贴合精度做了研配处理，合模后无明显间隙，减少飞边产生的概率，降低后续去毛刺的人工成本。
