骆驼造型摆件多型腔注塑模具结构

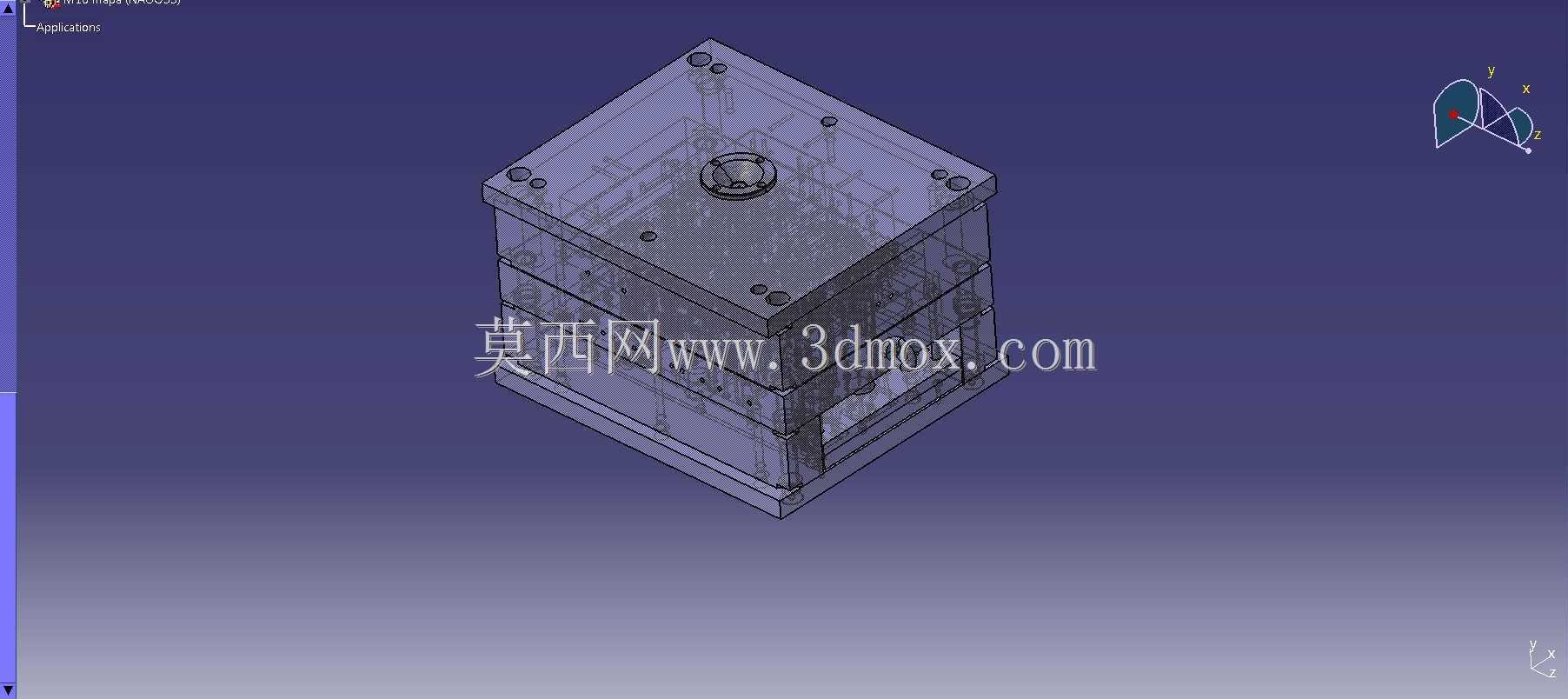

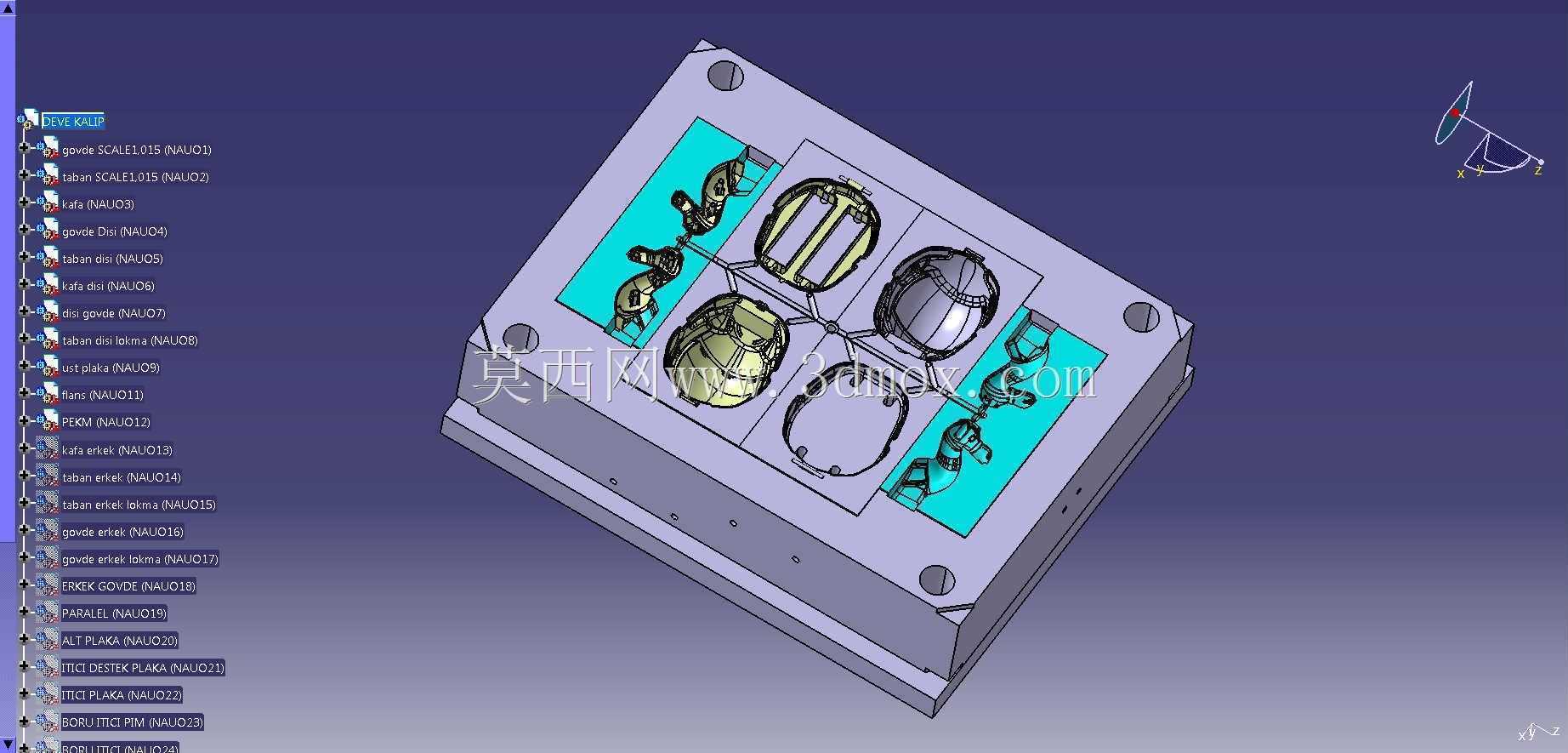

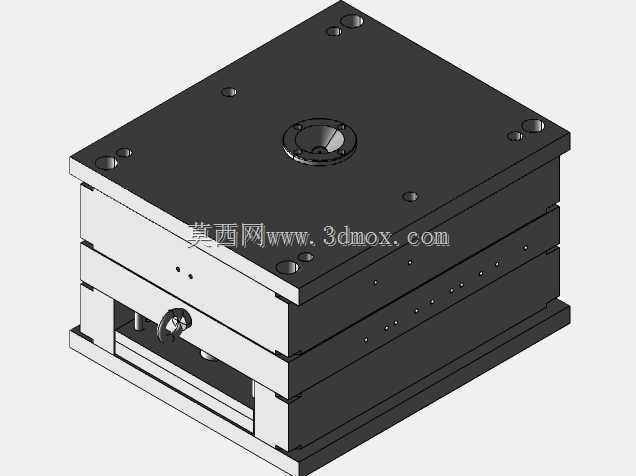

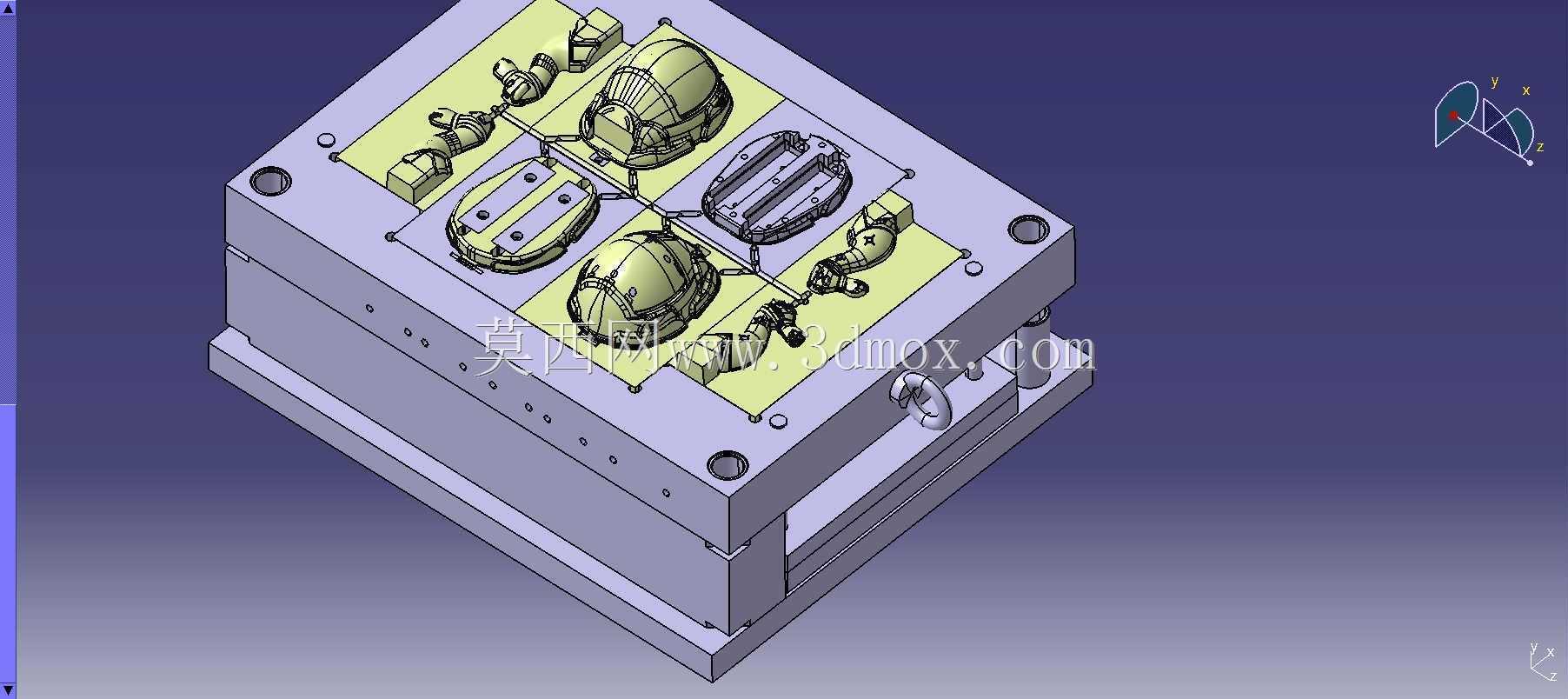

　　这套模具针对小型装饰摆件的批量注塑生产设计，采用一模多腔的布局方案，在单模次循环内可同时完成多个不同造型摆件的成型作业，适配小型注塑机的装模参数范围，能够有效降低单件产品的成型能耗与生产周期，适配文创摆件、工艺装饰件的规模化量产场景，在礼品加工、日用装饰件生产车间的注塑工段可直接匹配通用卧式注塑机的安装接口。从模具的整体结构来看，模架采用标准两板模结构，上下模的合模定位依靠四角的导柱导套完成精准对位，避免合模过程中出现型腔错位导致的产品飞边、缺料问题。型腔区域的排布经过流道平衡计算，主流道设置在模架中心位置，分流道采用梯形截面设计，从中心向各个型腔均匀送料，确保每个型腔内的熔融塑料填充速度、压力保持一致，

　　避免不同型腔的产品出现收缩率差异、填充不足或者飞边缺陷。针对摆件表面的细节纹理，型腔部分采用镶嵌式结构设计，将带有精细纹理的型腔镶件单独加工后嵌入模架固定板，既降低了整体型腔的加工难度，也方便后续生产过程中针对磨损、损坏的单个型腔进行快速更换，减少模具维修的停机时间。冷却系统的排布围绕各个型腔的轮廓设置环形冷却水道，水道距离型腔壁的距离保持均匀，确保成型过程中型腔各区域的温度一致，减少产品冷却过程中的内应力，避免摆件产品出现翘曲变形、表面缩痕的问题，保障成型后产品的尺寸精度与表面质量。顶出机构采用顶针与推板结合的方式，针对摆件的不同结构位置设置顶出点，避开产品的外观面，防止顶出痕迹影响摆件的装饰效果，顶出行程经过精确计算，

　　确保开模后产品能够完全脱离型腔，不会出现粘模导致的产品损坏。这套模具的安装边界适配常规160吨级卧式注塑机的拉杆间距、开模行程与定位环尺寸，上机安装时无需额外改装设备接口，模具的总厚度符合设备的最小模厚要求，配套的浇口套尺寸匹配通用注塑机的射嘴规格，生产时可直接完成对接调试。在实际生产场景中，这套模具可适配PP、ABS等常用热塑性塑料的成型加工，通过调整注塑工艺参数，可生产不同色彩的装饰摆件产品，型腔的排气槽设置在分型面的边缘位置，深度控制在塑料溢边值以内，既能够顺利排出型腔内的空气，避免产品出现烧焦、气泡缺陷，也不会产生飞边增加后续修整的工作量。模具的导向部件、顶出部件都预留了润滑槽结构，日常生产维护时可定期加注润滑脂，减少部件的磨损，延长模具的整体使用寿命，适配连续化批量生产的作业强度。
