带成型型腔的蓝色模架注塑模具结构

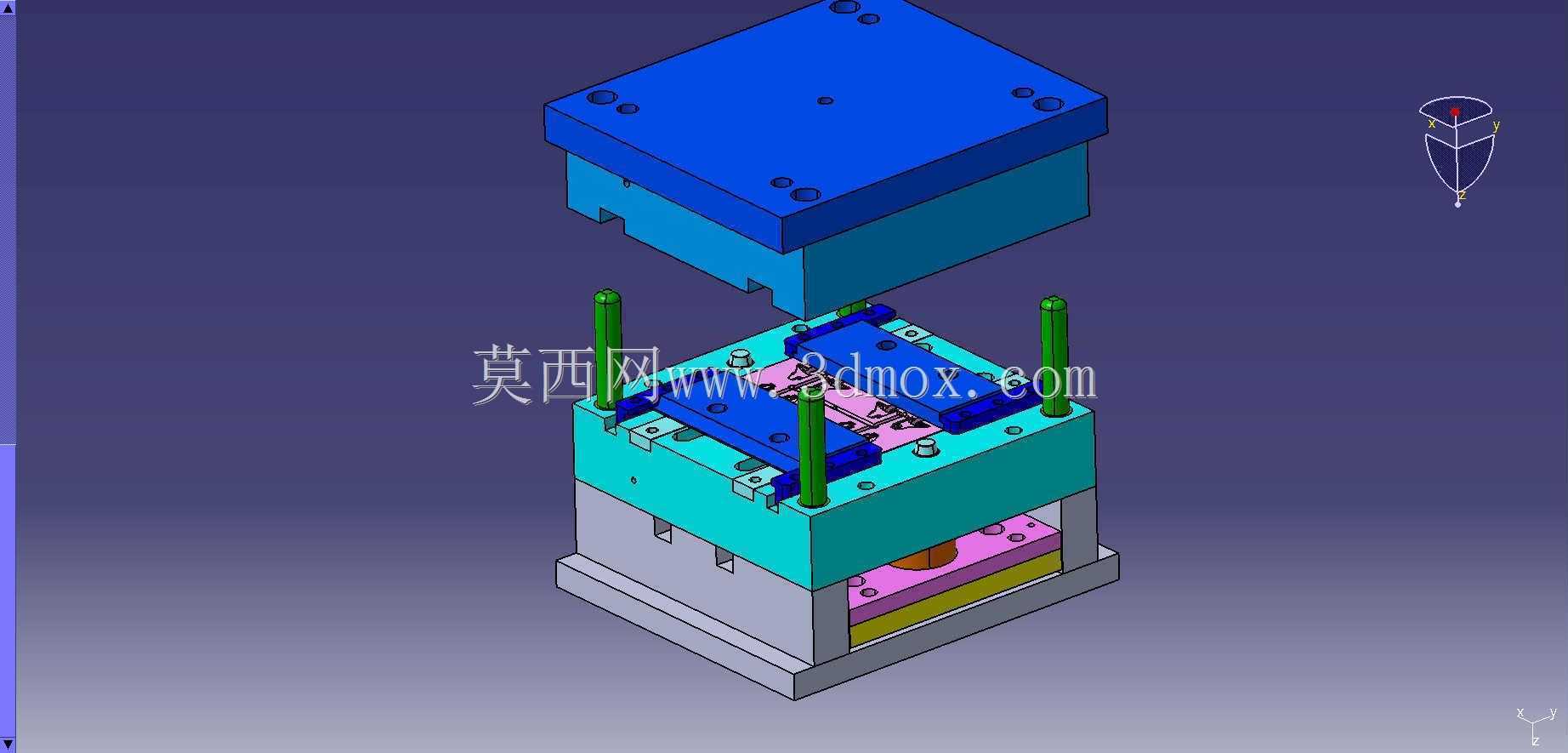

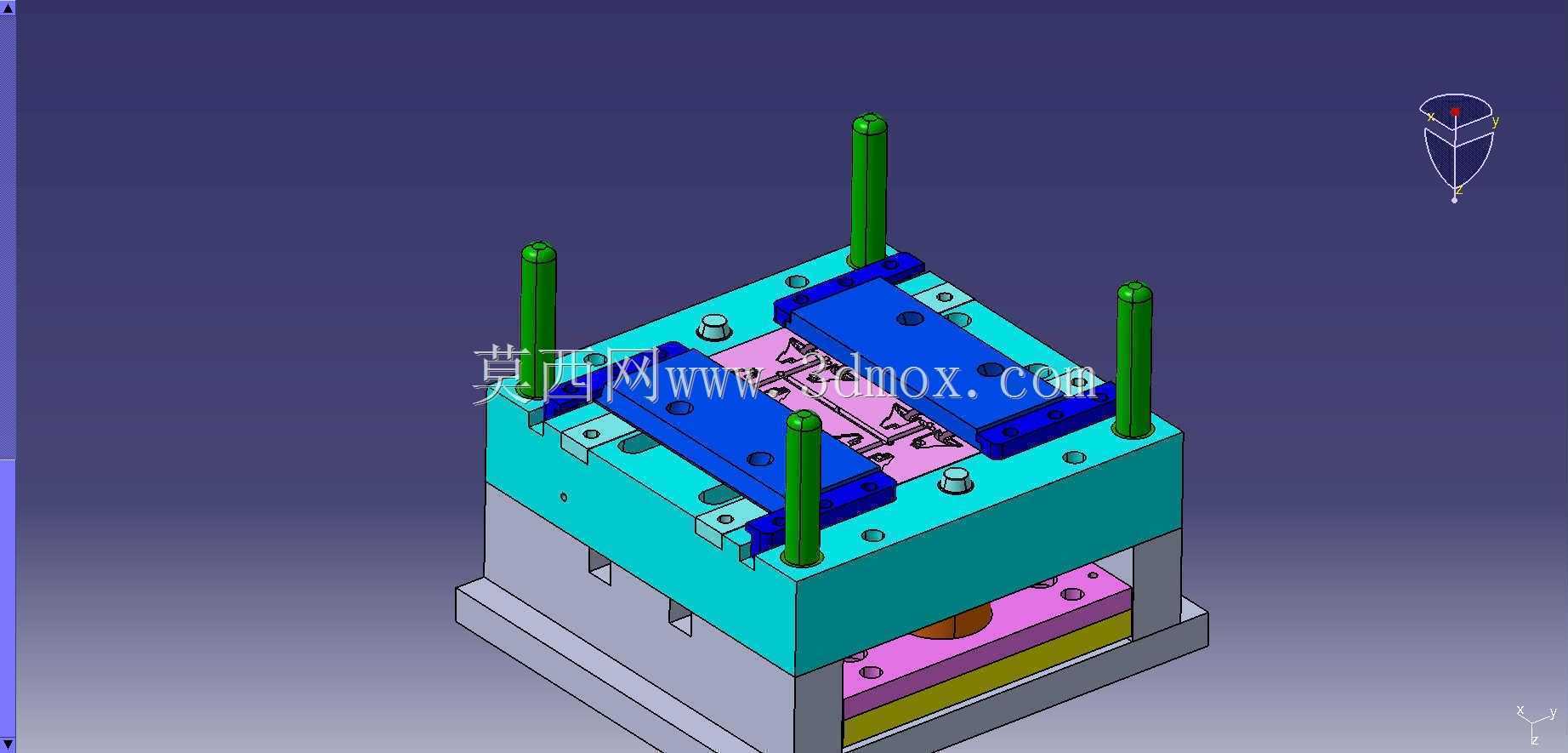

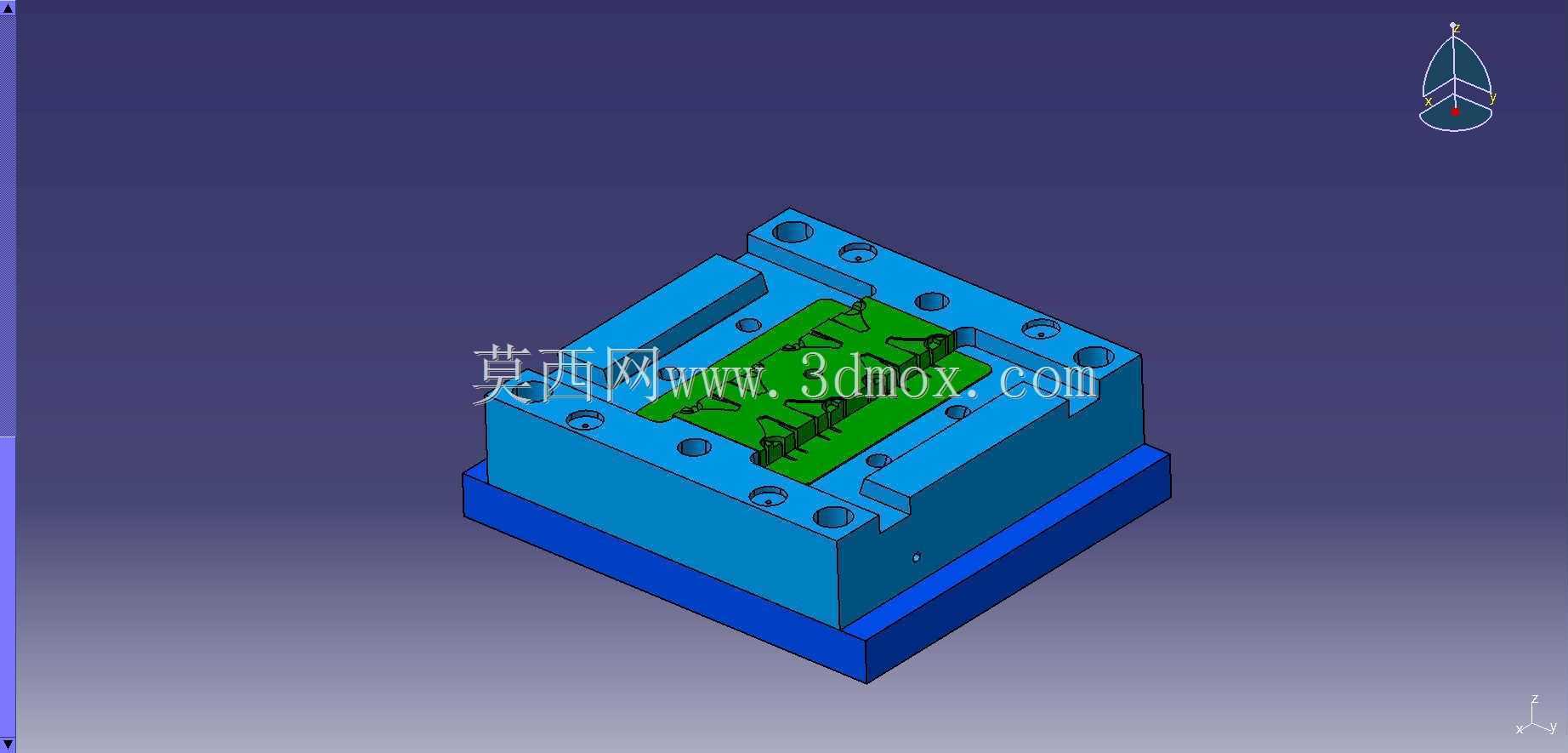

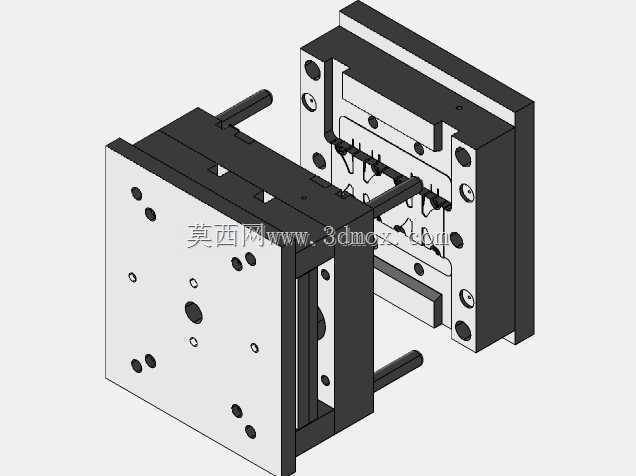

　　这套模具结构针对小型带表面字符标识的塑料件成型开发，日常多用于消费电子外壳小配件、日用塑料装饰件的批量注塑生产场景，在立式、卧式常规注塑机上均可适配安装，模架整体采用标准模胚规格改制，能直接匹配多数工厂现有注塑机的拉杆间距、锁模孔位参数，无需额外做安装转接板调整。从结构设计逻辑来看，整套模具采用两板模直浇口进胶方案，省去了复杂的脱料板结构，针对产量中等、外观面要求不算极端严苛的塑料件生产，能有效控制模具加工成本与后期维护难度，模架四周均匀布置的导柱导套孔，采用H7/h6的间隙配合公差，合模时能保证动定模的对中精度在0.02mm以内，避免成型件出现飞边、错位的缺陷。中间绿色区域为成型模仁部分，直接复刻了产品的型腔形状，

　　表面预留的字符成型凸台，加工时采用精雕工艺一次成型，不需要后续做电极放电加工，能缩短模仁的制造周期，模仁与模架的装配采用嵌入式挂台固定，四周预留0.5mm的修配余量，方便后期试模时调整模仁的装配位置，抵消加工带来的累积误差。冷却水路的布置围绕模仁四周环形排布，水路直径采用8mm的常规规格，进出水接头设置在模架的非操作侧，避免生产时操作工人接水管干涉，水路距离模仁型腔表面的距离控制在12-15mm之间，既保证冷却效率均匀，又不会因为距离太近导致型腔壁出现应力开裂的风险。顶出结构采用顶针顶出方案，顶针位置均匀分布在产品的筋位、边缘非外观区域，顶针直径根据产品结构选择3mm、5mm两种规格，顶针板的复位采用复位弹簧加复位杆的双重结构，

　　合模时复位杆先接触定模板，带动顶针板提前回位，避免顶针与定模型腔碰撞损坏。模具的安装边界方面，模架整体长宽尺寸控制在250mm*300mm区间，闭合总高度控制在280mm，适配锁模力120T-160T的常规注塑机，定位圈直径采用标准100mm规格，浇口套球面半径SR19，能匹配多数注塑机的射嘴尺寸，不需要单独定制浇口套配件。实际生产过程中，这套结构的模具拆装维护十分方便，模架的各个模板都做了撬模槽、起吊螺纹孔设计，后期更换模仁或者清理型腔时，不需要完全拆卸整副模具就能完成操作，能减少生产线的停机维护时间。针对成型材料的适配性，这套模架结构可以适配PP、ABS、PC等常用热塑性塑料的成型，只需要根据材料的收缩率调整模仁的尺寸补偿量，

　　不需要改动模架的主体结构，具备一定的通用改制空间。设计时还考虑了生产中的溢料排气问题，在模仁的分型面末端做了0.02mm深度的排气槽，排气槽距离型腔边缘5mm，能在注塑填充时快速排出型腔内的空气，避免产品出现烧焦、缺胶的缺陷，排气槽外端做1mm深度的引气槽，将气体直接导出模架外部，不会在模架内部形成积气空腔。
