菱形安装法兰迷你低音扬声器结构

　　做消费电子、小型工控音频提示类设备的结构设计时，选对发声单元的安装结构能省掉后期不少适配麻烦，这款菱形法兰安装的迷你低音单元，是小腔体设备做低频补充的常用选型。日常接触的桌面便携蓝牙音箱、嵌入式门禁语音提示终端、小型工控设备的故障报警发声模块、车载加装的小尺寸高音位低音补全单元，甚至部分家用智能面板的内置发声组件，都能看到这类结构的喇叭身影，它不需要大容积的共鸣腔体，就能在有限安装空间里提供比同尺寸圆形全频单元更扎实的低频下潜，弥补小尺寸设备发声单薄的问题。

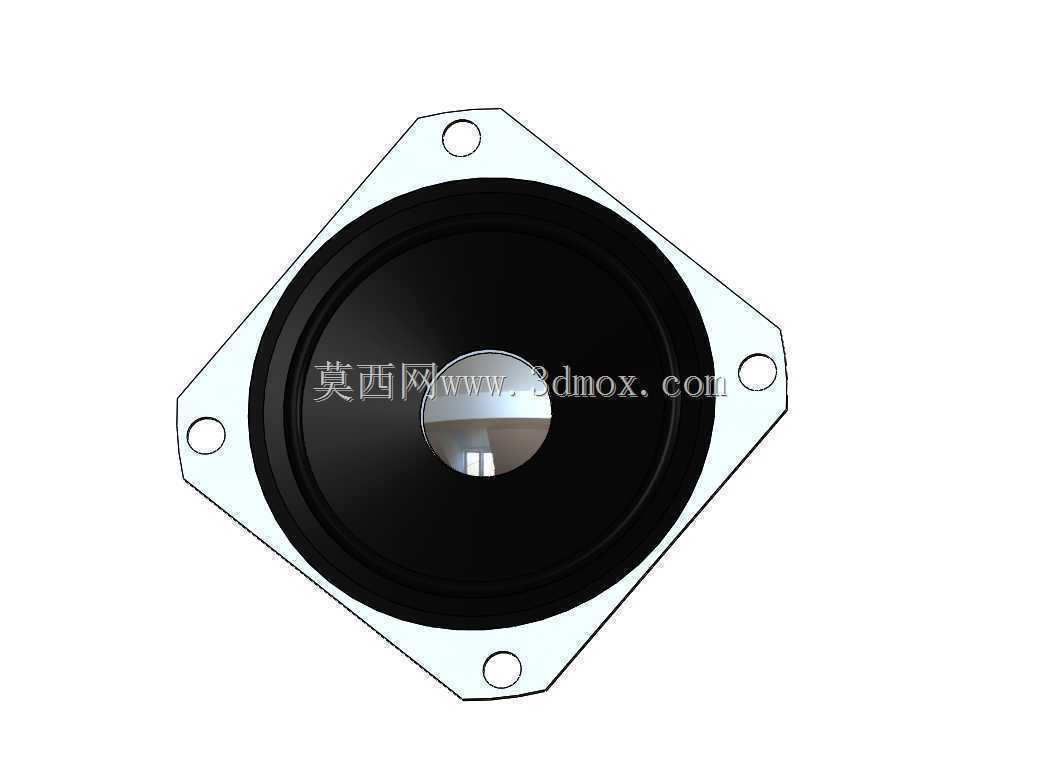

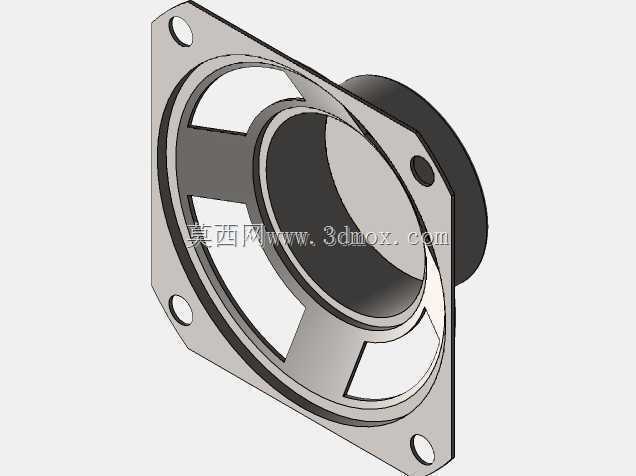

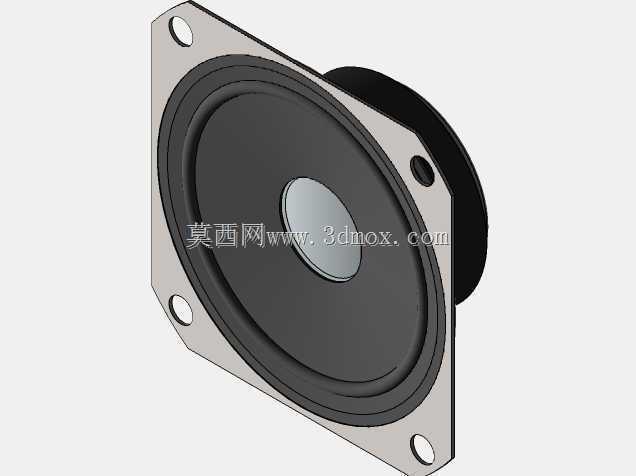

　　从结构设计逻辑来看，这款单元没有采用常规圆形喇叭的圆形安装法兰，而是切角菱形的安装支架，四个固定孔位分布在菱形的四个尖角位置，这种设计首先是压缩了安装占用的投影面积，同振膜尺寸下，菱形法兰的外接正方形边界比圆形法兰的外接圆直径小15%左右，刚好适配很多方形安装槽的内部空间，不会出现圆形法兰在方槽里边角浪费空间的问题。四个安装孔的孔径统一适配M2.5规格的自攻螺丝或者铜柱固定，孔位到振膜中心的距离做了等距设计，安装时不需要额外做防呆标记，任意旋转90度都能对齐孔位，给结构工程师做内部布局留了足够的调整空间，不管是PCB板在喇叭侧面还是背面，都能通过旋转喇叭角度避开接线端子的干涉。

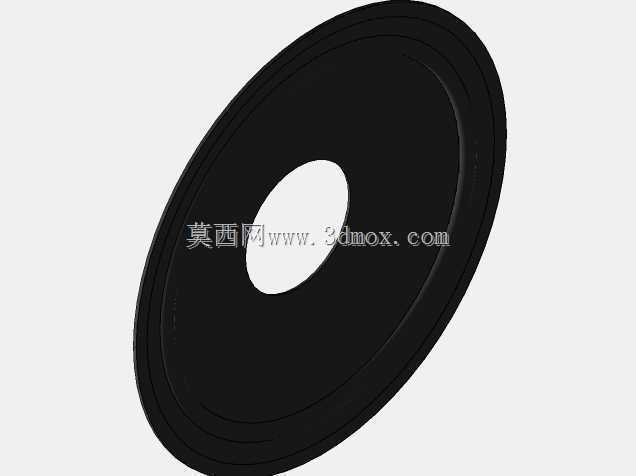

　　振膜部分采用的是复合纸盆加中心防尘帽的结构，折环做了半圆弧的凸起设计，冲程长度比同尺寸普通全频单元长2mm左右，这也是它能实现更好低频响应的核心设计，折环的橡胶材质硬度控制在邵氏45度，既保证了大动态下的顺性，不会因为硬度过高导致低频生硬，也不会因为过软出现长期使用后折环塌陷的问题。中心的防尘帽采用金属镀层材质，除了阻挡灰尘进入磁隙影响音圈运动，还能起到一定的声音扩散作用，减少轴向发声的尖锐感，让离轴30度范围内的听感不会出现明显的频响衰减。

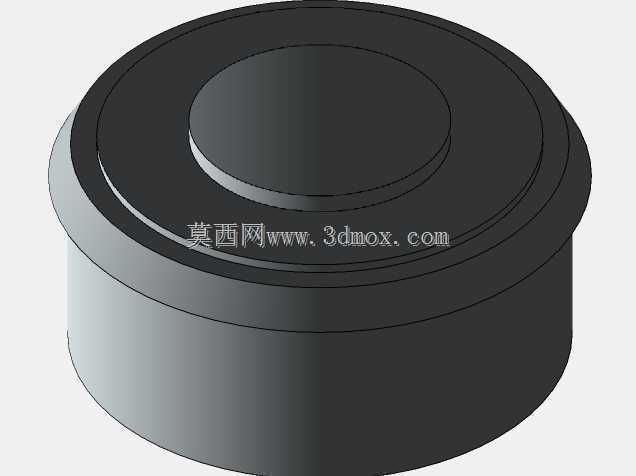

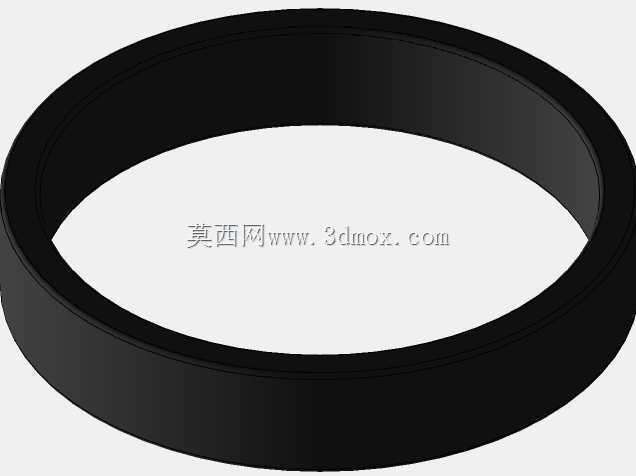

　　磁路部分采用的是内置铁氧体磁钢的结构，磁钢外径刚好匹配振膜的支撑骨架，没有额外突出法兰平面，整个喇叭的背部厚度控制在12mm以内，安装时只需要在设备壳体上预留10mm深度的沉槽，就能把整个单元完全嵌入，不会突出壳体表面影响外观。接线端子从法兰侧边引出，采用的是标准2.0mm间距的插针，既可以直接焊接导线，也能适配对应的接插件快速插拔，批量组装时能减少焊接工时，也方便后期售后更换单元。

　　实际选型做结构适配时，需要注意安装边界的几个细节：首先是菱形法兰的四个尖角位置，要在壳体安装槽的对应位置做半径0.5mm的避让圆角，避免安装时尖角顶住壳体槽壁导致装配不到位；其次是振膜正面要预留至少1mm的间隙，不能直接贴住防尘网或者壳体出音孔面板，否则会限制振膜运动，导致声音发闷甚至出现擦圈的异音；磁钢背部和设备内部的PCB板或者电池之间，要预留2mm以上的间隙，一方面避免磁钢的磁场干扰板上的霍尔元件、磁敏传感器，另一方面也给音圈工作时的散热留足空间，避免长期大功率工作下热量堆积加速折环老化。

　　这类小尺寸低音单元的频响范围通常能覆盖120Hz到12kHz，单独使用时适合做语音提示、报警音这类对低频要求不高的场景，如果搭配小尺寸被动辐射器，就能在0.5L左右的小腔体内实现80Hz左右的低频下潜，满足便携音箱的低频听感需求，做结构设计时只要把安装孔位、沉槽深度、避让间隙这几个参数卡准，基本不会出现装配干涉或者声学性能不达标的问题，是小空间音频类设备结构设计里非常实用的一款发声单元选型。
