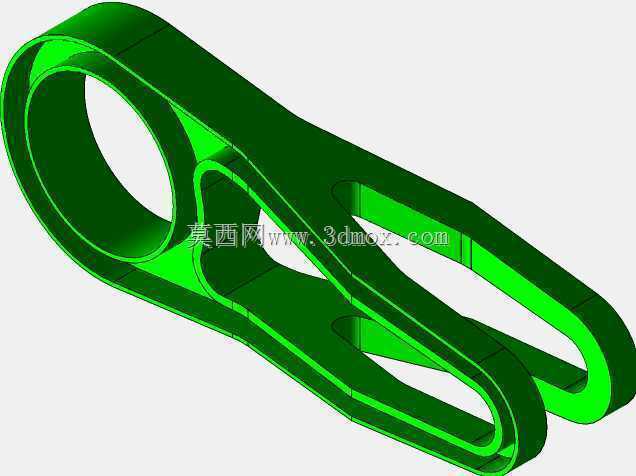

CSWP认证练习用异形连接臂结构

　　该异形连接臂属于典型的机械传动连接构件，在各类轻工自动化设备、小型动力传输机构、非标工装夹具中都有类似结构的应用场景，核心作用是实现两个不同轴径、不同安装位置的回转部件之间的动力传递与位置固定，同时兼顾结构减重与刚性平衡。从实际使用场景来看，这类双环端异形臂常被用在小型脚踏传动机构、手动操作连杆组件、轻型输送线的张紧调节结构中，一端大直径环孔用于套合固定在主轴或固定销轴上，另一端双叉式环槽结构用于铰接活动连杆或从动部件，中间的连接段承担扭矩传递与载荷承载的作用。

　　从功能特性上看，该结构采用整体式一体化设计，没有拼接焊缝或装配接缝，避免了装配式连接带来的间隙误差与应力集中问题，整体受力路径连续流畅。大端环孔的内壁为光滑圆柱面，可适配铜套、滚针轴承等标准转动副配件，满足相对转动的耐磨需求；小端的双平行叉臂结构预留了足够的铰接空间，可容纳配套的销轴、卡簧等紧固件，同时叉臂内侧的平行度公差可通过常规机加工保证，避免铰接时出现卡滞、偏磨的问题。结构上采用的侧边镂空与加强筋组合设计，在不降低整体抗弯、抗扭截面系数的前提下，大幅削减了零件的整体重量，减少了运动过程中的惯性载荷，对于需要频繁往复摆动的使用场景来说，能有效降低驱动端的动力损耗，同时减少铰接部位的冲击载荷。

　　从设计思路层面分析，该结构的建模逻辑完全贴合实际机械加工的工艺路径，大端外轮廓采用圆弧过渡，没有尖锐棱角，既避免了热处理过程中的应力开裂风险，也减少了使用过程中磕碰损伤的概率。中间连接段的截面采用变厚度设计，靠近大端环孔的位置厚度更大，对应扭矩传递过程中最大应力的分布区域，靠近小端叉臂的位置厚度逐步收窄，匹配小端铰接处的载荷分布特点，实现了材料的最优分配。内外轮廓的所有转角都设置了统一的圆角过渡，既符合铣削加工的刀具路径要求，避免清角工序带来的加工成本提升，也能有效分散应力，避免交变载荷下的疲劳断裂。

　　关于安装边界与尺寸适配，该零件的大端环孔内径为主要安装基准，安装时需保证环孔轴线与固定销轴的同轴度公差在0.02mm以内，避免转动时出现偏心磨损；小端叉臂的开口宽度为配套铰接件的尺寸边界，配套销轴的长度需略小于叉臂外侧总宽度，保证卡簧安装后不会突出臂体表面，避免运动过程中与周边构件发生干涉。零件的整体厚度方向为安装的轴向边界，安装时需在环孔两端预留至少1mm的间隙，用于放置调整垫片，补偿装配时的轴向累计误差。整个臂体的外轮廓最大回转半径需在安装前进行校核，保证摆动过程中不会与周边的机架、护罩等固定部件发生碰撞，预留的安全间隙不小于3mm即可满足常规工况的使用需求。

　　从建模练习的角度来说，该结构覆盖了草图绘制、特征拉伸、圆角处理、薄壁切除、筋特征创建等常用的三维建模操作，能够有效练习建模过程中的基准选择、特征顺序规划、几何约束添加等核心技能，建模过程中需要注意各个圆弧之间的相切约束，避免出现实体建模失败的问题，同时要关注壁厚的均匀性，避免出现局部壁厚过薄导致的加工变形或强度不足问题。
