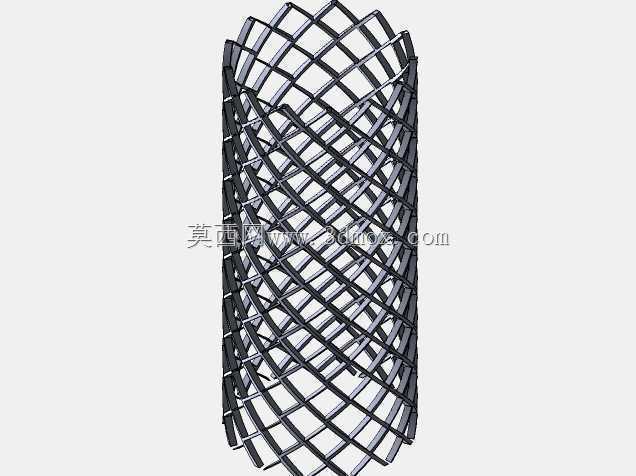

交叉编织镂空圆柱网状支撑结构

　　这类交叉编织的镂空圆柱网状结构，在流体过滤、物料筛分、轻质支撑场景中应用十分广泛，比如化工管路中的流体整流内件、粉体输送过程中的透气隔料衬套、轻量化设备的外围防护格栅，都能见到同构型构件的身影。不同于常规冲孔卷圆的筒状构件，这种交叉编织的结构在相同重量下拥有更高的径向抗形变能力，镂空区域的占比可以根据实际工况调整，既能够保证流体、气流的顺畅通过，又能对通过的物料形成有效阻隔或者导向。

　　从实际使用的功能特性来看，该结构的每一根筋条都沿圆柱螺旋方向交叉排布，相邻筋条在交叉位置形成稳定的受力节点，当结构承受径向压力时，载荷会沿着螺旋筋条分散到整个筒身，不会出现局部应力集中导致的凹陷变形，相比直筋焊接的筒状格栅，抗冲击性能提升明显。同时螺旋走向的筋条会对通过筒身的流体形成旋流导向作用，在管路整流场景中，能够打散流体内部的紊流团，让下游的流量检测、过滤元件工作更稳定；在筛分场景中，螺旋筋条带动接触的物料产生小幅转动，减少细颗粒卡入格栅缝隙的概率，降低堵孔风险。

　　设计这类结构时，首先要明确安装边界的尺寸约束，筒身的外径需要匹配安装位的内孔公差，整体长度要适配安装腔的轴向空间，两端通常预留10到15毫米的平直无镂空段，用于和端盖、管路法兰做焊接或者卡接固定，避免镂空区域直接承受安装压紧力导致筋条变形。筋条的截面尺寸需要根据工况载荷计算，若用于防护场景，筋条厚度可适当增加以提升抗碰撞能力；若用于透气、过滤场景，筋条宽度可收窄以提升镂空率，筋条之间的交叉角度通常控制在30度到60度之间，角度过小会导致筋条螺旋升角过大，轴向抗拉伸能力下降，角度过大则会让筋条排布过于密集，镂空率达不到使用要求。

　　该结构采用钣金方法成型，设计阶段就要考虑钣金加工的工艺可行性，每一根螺旋筋条都可以通过平板钣金件的螺旋弯曲成型，交叉位置通过定位工装保证贴合精度，之后采用电阻点焊或者激光焊接固定，避免满焊导致的热变形让筒身圆度超差。建模过程中需要先确定圆柱的基准轴线，以轴线为中心生成两组旋向相反的螺旋线，螺旋线的导程根据交叉角度计算得出，再以螺旋线为路径扫描出筋条的实体特征，之后对所有交叉位置做布尔合并，最后对两端的安装边做裁切处理，保证端面的平面度满足安装要求。

　　实际安装时，该结构通常作为内件嵌入外壳内部，两端的平直段与外壳内壁采用间隙配合，配合公差控制在H8/h7区间，既方便装配时的推入，又不会因为间隙过大导致使用过程中出现窜动。如果用于有温度变化的工况，还要在一端预留0.5到1毫米的轴向热膨胀间隙，避免温度升高时结构伸长顶到端盖造成变形。筋条的边缘需要做倒圆角处理，圆角半径不小于0.2毫米，一方面避免加工和装配过程中划伤操作人员，另一方面在接触流体时减少边角的扰流阻力，降低流体冲刷造成的筋条磨损。对于有防腐要求的使用场景，成型后的整个构件可以做电泳或者喷塑处理，表面涂层厚度控制在60到80微米，不会过多占用镂空区域的通流面积，同时提升构件的耐腐蚀寿命。
