CSWP认证考核用机械夹座结构零件

项目分类:通用机械零部件 发布时间:2022-01-29 ID:528978

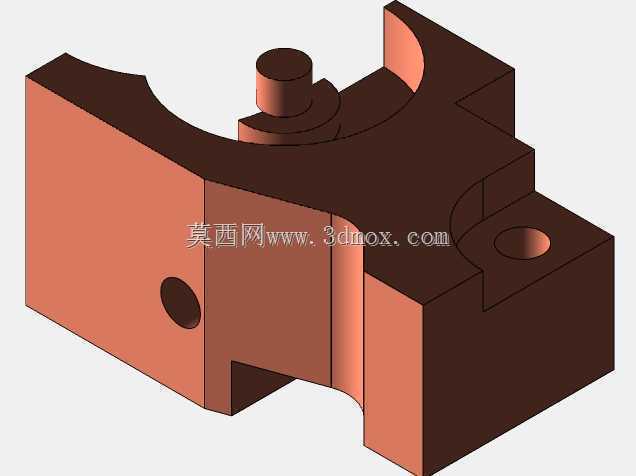

  • CSWP认证考核用机械夹座结构零件

  这款零件是机械设计能力考核场景中典型的复合型夹座类构件,日常在工装夹具、小型工位定位机构中也能见到同结构的量产应用,核心作用是在工位上完成对轴类、半圆截面工件的承托与侧向定位,同时通过自身的安装孔位完成与基座的刚性连接,避免工件在加工、检测过程中出现位移偏差。从结构设计逻辑来看,零件主体采用了分体式的功能区划分,上部的半圆弧形开口是核心的工件承托面,弧面的粗糙度与形位公差直接决定了被承托工件的定位精度,设计时特意将弧面与主体基座做了一体化的铣削成型规划,避免拼接结构带来的装配间隙误差;弧面中心位置设置的带台阶圆柱凸台,是配套的压块定位轴,使用时配套的弧形压块可以绕这个凸台转动,完成对放入弧槽工件的压紧锁止,

  凸台根部的退刀槽结构是加工时特意预留的工艺结构,避免铣削凸台外圆时刀具与主体平面发生撞刀,同时也能保证压块装配时能完全贴合主体平面,不会出现翘起歪斜的问题。零件侧向的通孔是锁紧销的安装位,当压块转动到压紧位置后,可以在这个孔位穿入弹性圆柱销,完成压块的位置锁止,防止设备运行过程中压块受振动松脱,孔位的位置精度直接决定了锁紧状态下的压块压紧力是否均匀,设计时将孔位中心线与上部弧槽的中心线设置为空间垂直状态,保证锁紧力的方向完全指向被夹持工件的圆心,避免出现侧向分力导致工件被顶偏。零件下部的两个方形凸台结构是安装定位边,安装时这两个凸台会卡入基座对应的定位槽内,限制零件自身的五个自由度,仅保留沿安装槽推入方向的移动自由度,

  方便装配时调整位置,凸台侧面的螺纹孔是安装锁紧孔,拧紧螺丝后即可将零件完全固定在基座上,不会在受力时发生窜动;零件右侧的沉头孔是辅助定位销孔,当零件需要更高的重复定位精度时,可以在这个孔内打入圆柱定位销,完全消除装配间隙,满足高精度加工工位的定位要求。从建模思路来看,这个零件的建模过程完全贴合实际加工的工艺顺序,首先拉伸主体的方块基体,之后切除上部的半圆承托弧槽,再拉伸中心的定位凸台并加工根部退刀槽,随后依次加工侧向的锁紧销孔、下部的安装凸台、侧面的螺纹底孔与右侧的沉头定位孔,所有的倒角与圆角都按照实际加工的工艺要求设置,锐边位置的小倒角是为了去除加工毛刺,避免装配时划伤操作人员,而受力位置的圆角是为了降低应力集中系数,

  避免零件在长期受夹紧力的状态下出现裂纹。这类零件在实际生产中通常采用45号钢铣削加工成型,承托弧面会做淬火处理提升表面硬度,避免长期与工件摩擦出现磨损导致定位精度下降,安装面会做磨削处理保证平面度,让零件与基座贴合时没有间隙,提升整体的刚性。在实际选型使用时,需要注意上部弧槽的直径要与被承托工件的外径匹配,间隙控制在0.02到0.05毫米之间,既保证工件能顺利放入弧槽,又不会因为间隙过大导致定位偏移;下部安装凸台的尺寸要与基座的槽宽匹配,过盈量控制在0.01毫米以内,避免装配时无法顺利卡入,同时也不会因为间隙过大出现晃动。零件的整体外形没有超出常规小型夹具的安装边界,总长度、宽度与高度的比例协调,不会在安装后与周边的其他机构发生运动干涉,中心凸台的高度刚好满足配套压块的转动空间需求,不会因为凸台过高导致压块装配后超出设备的安全防护范围,也不会因为凸台过短导致压块转动时出现脱开的问题。这类结构的零件除了作为认证考核的建模样例外,在小型自动化装配工位、台式钻床的工件定位夹具、检测工位的工件承托座上都有广泛的应用,结构简单可靠,加工难度适中,维护成本低,只需要定期检查承托弧面的磨损情况,更换磨损的锁紧销即可长期稳定使用。
