CSWP认证考核用组合式机械基座零件

　　该零件属于机械结构类组合基座构件，日常多应用于技能考核实操、小型工装夹具承载台、教学演示教具等场景，在职业技能等级认定的实操环节中，这类零件常作为建模能力校验的载体，用来考察建模者对草图约束、特征叠加、尺寸关联的掌握程度，同时在小型非标设备的试制阶段，同结构的基座也可作为功能模块的安装载体，承载定位销、导向块、小型执行元件的安装需求。从结构功能来看，零件本体采用矩形底板作为基础承载结构，底板底部开设多道通槽，这类槽型结构一方面用于减重，降低零件整体自重，另一方面可作为安装定位槽，配合T型螺栓将基座固定在工作台面或者型材框架上，安装时可顺着槽向调整基座的固定位置，适配不同的安装孔位间距，避免因安装孔位偏差导致的装配干涉。

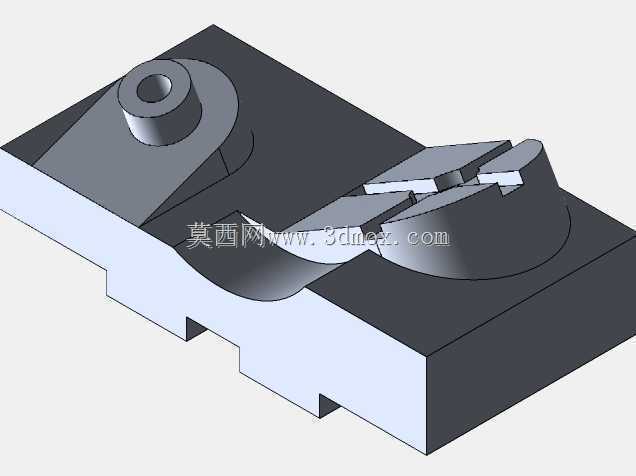

　　底板上方集成两类功能结构，左侧为带同轴孔的凸台耳座，凸台与底板之间设置三角形加强筋，提升凸台的抗弯折能力，凸台中心的通孔为阶梯孔结构，大孔端用于容纳轴类零件的轴肩，小孔端用于穿装紧固件或者定位销轴，这类结构通常用于铰接类连接场景，可作为摆杆、连杆类零件的旋转支撑座，销轴穿装后可实现相连零件的定轴摆动，凸台的圆柱面与底板平面的过渡处做了圆角处理，减少应力集中，避免长期受交变载荷时出现开裂问题。右侧为带开口槽的圆弧凸台结构，开口槽沿凸台径向开设，槽宽尺寸与常用的标准件卡簧、压块厚度匹配，这类结构主要用于快速装夹杆件、轴类零件，将杆件放入圆弧槽后，通过开口槽处的紧固件收紧，即可实现对杆件的抱紧固定，无需额外加工安装孔，装配效率更高，

　　圆弧凸台的底部与底板之间做了平滑过渡，保证结构强度的同时，减少加工时的走刀次数。设计这类零件时，首先要确定底板的安装边界尺寸，底板的长宽尺寸需匹配安装工位的可用空间，底部通槽的槽距要符合常用工作台的T型槽间距标准，槽深要保证螺栓头可以完全埋入，不会突出底板底面影响安装平面度。其次要保证左侧凸台的孔位同轴度，凸台的中心轴线需与底板安装平面保持垂直，避免穿装销轴后出现卡滞，加强筋的厚度要根据凸台的受力大小设定，通常取底板厚度的0.8-1.2倍，既保证强度又不会造成材料浪费。右侧圆弧凸台的圆弧半径要与被装夹零件的外径保持一致，开口槽的宽度要兼顾夹紧行程和结构强度，槽宽过小会导致夹紧行程不足，槽宽过大则会降低凸台的刚性，

　　容易在夹紧时出现断裂。零件的所有非配合面均做了倒角处理，去除加工毛刺，避免装配时划伤操作人员，配合面的粗糙度要求控制在合理范围，既保证装配精度，又不会过度提升加工成本。在实际建模过程中，这类零件需要先绘制底板的草图，通过拉伸特征生成底板本体，再拉伸切除生成底部的安装槽，之后分别绘制左右两侧凸台的草图，通过拉伸、切除特征生成凸台结构，最后添加圆角、倒角等工艺特征，建模时要注意特征之间的父子关系，避免后续修改尺寸时出现特征报错，同时要保证所有尺寸符合机械设计的通用标准，比如孔位的直径要匹配标准紧固件的尺寸，圆角半径要符合加工刀具的常用规格，减少后续加工的换刀次数，提升加工效率。这类零件在实际生产中多采用铝合金或者45号钢加工，铝合金材质自重轻，适合教学演示或者移动工装场景，45号钢强度高，适合承载较大载荷的固定工装场景，加工时可先采用铣削方式加工出整体外形，再对配合孔进行铰孔处理，保证孔的尺寸精度和表面粗糙度。
