拓扑优化式拱形支撑安装支座结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:528980
  • 拓扑优化式拱形支撑安装支座结构
  • 拓扑优化式拱形支撑安装支座结构
  • 拓扑优化式拱形支撑安装支座结构
  • 拓扑优化式拱形支撑安装支座结构

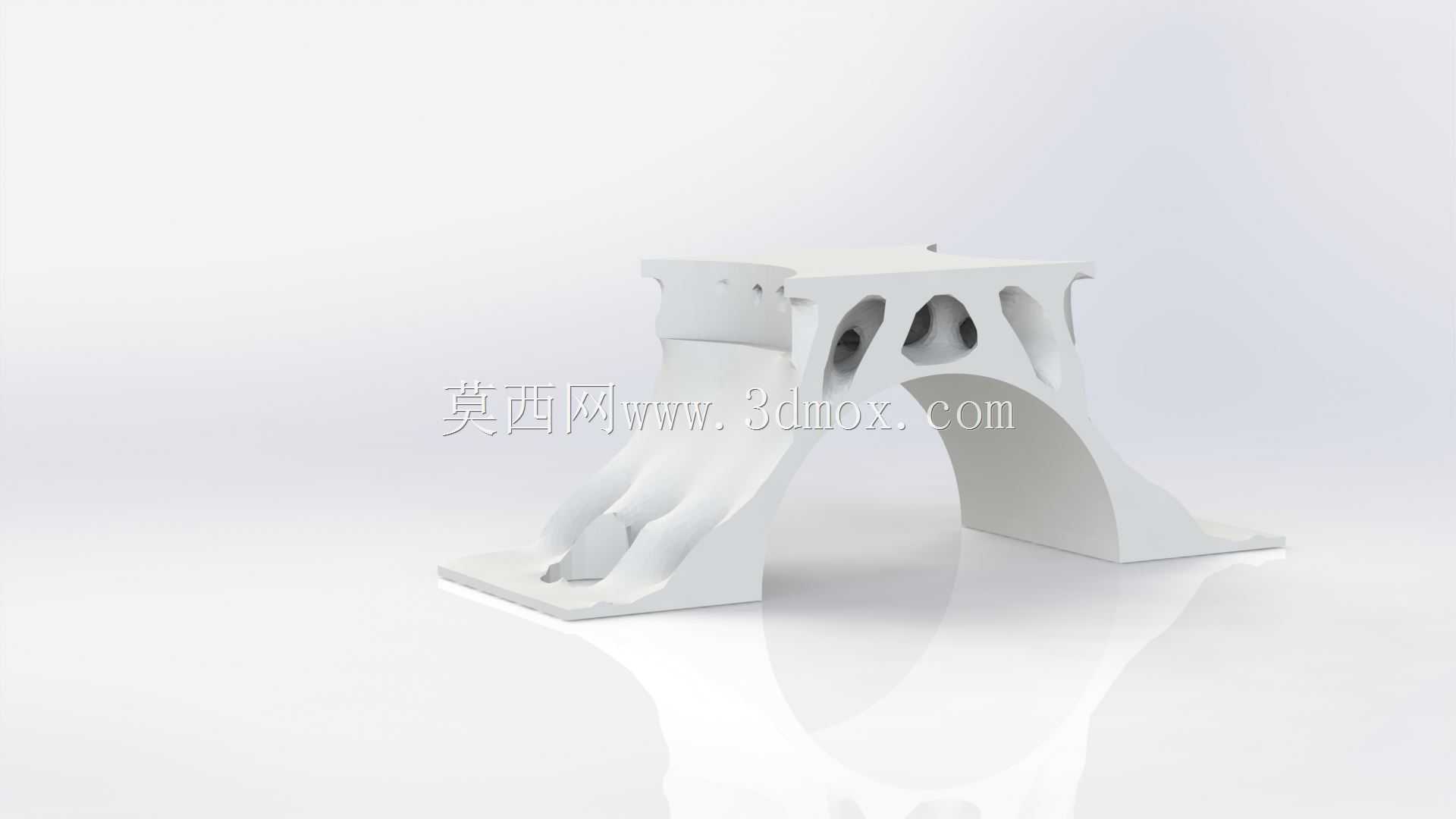

  这类经过拓扑优化的拱形支撑支座,常应用在对安装空间、自重有严格限制的设备承载场景中,比如自动化检测设备的机架支撑段、小型精密输送线的跨接承重位,或是实验室测试工装的可调支撑点位,替代传统厚重的实心铸钢支座,在满足承载要求的前提下大幅降低结构自重,减少设备整体的惯量负载。从实际使用场景来看,这类支座的核心作用是为上方搭载的功能模块提供稳定的安装基准,同时通过底部两个带安装孔的翼板,将上方载荷均匀传递到下方的安装基板上,避免局部应力集中导致的基板变形。

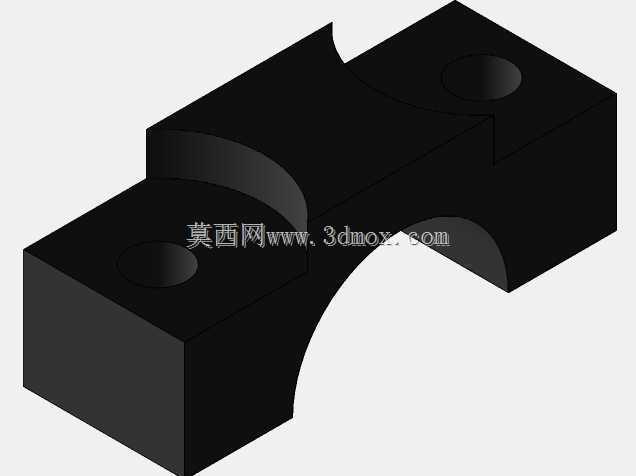

  设计过程中首先锁定的是安装边界约束:底部两个翼板的安装孔中心距需匹配常用工业铝型材的槽位间距,单孔直径适配M6规格的内六角圆柱头螺钉,安装时螺钉头可完全沉入翼板的沉孔内,保证支座底面与安装面完全贴合,无凸起干涉。支座整体的高度控制在常用支撑段的标准区间内,拱形内腔的最小净空尺寸可容纳直径20mm以内的管线穿过,方便设备布线时从支撑结构内部走管,避免管线外露剐蹭,也能让设备整体布局更紧凑。

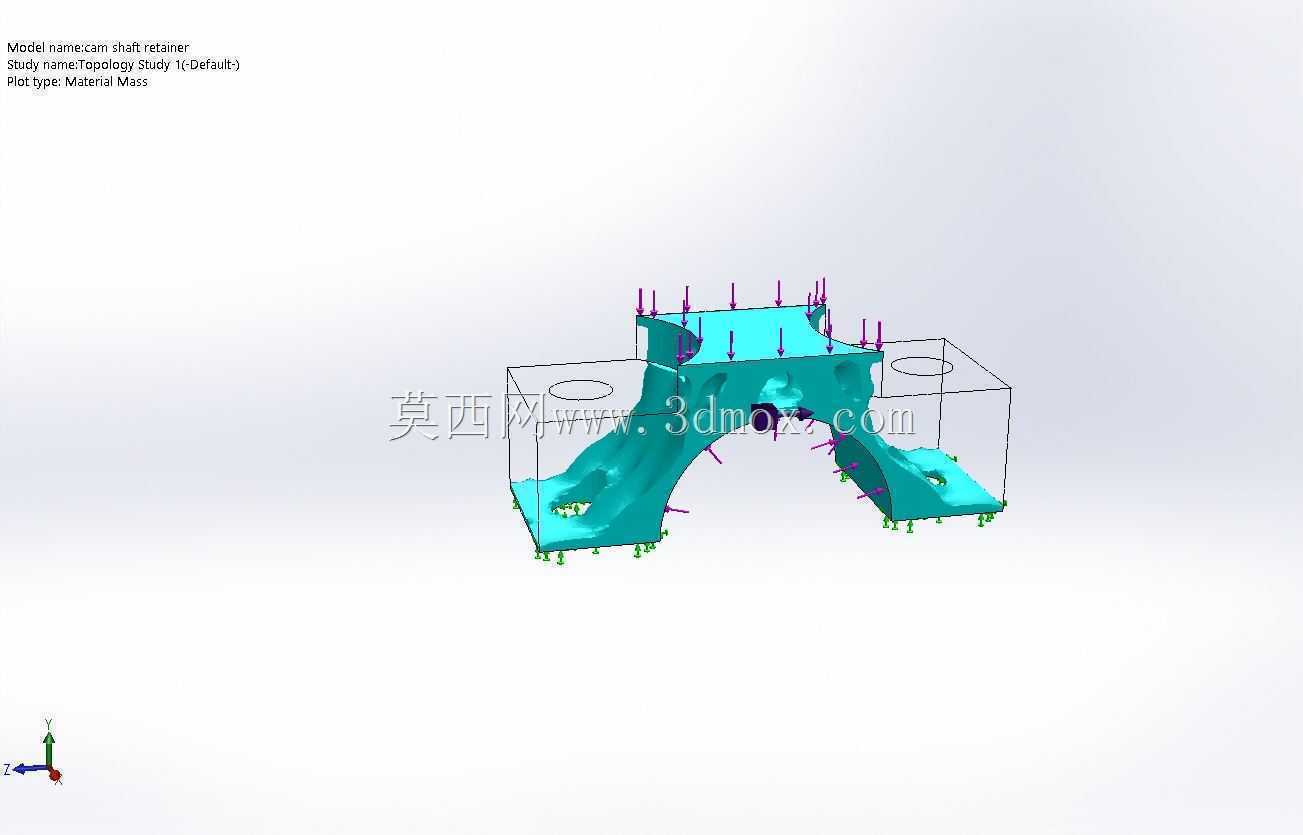

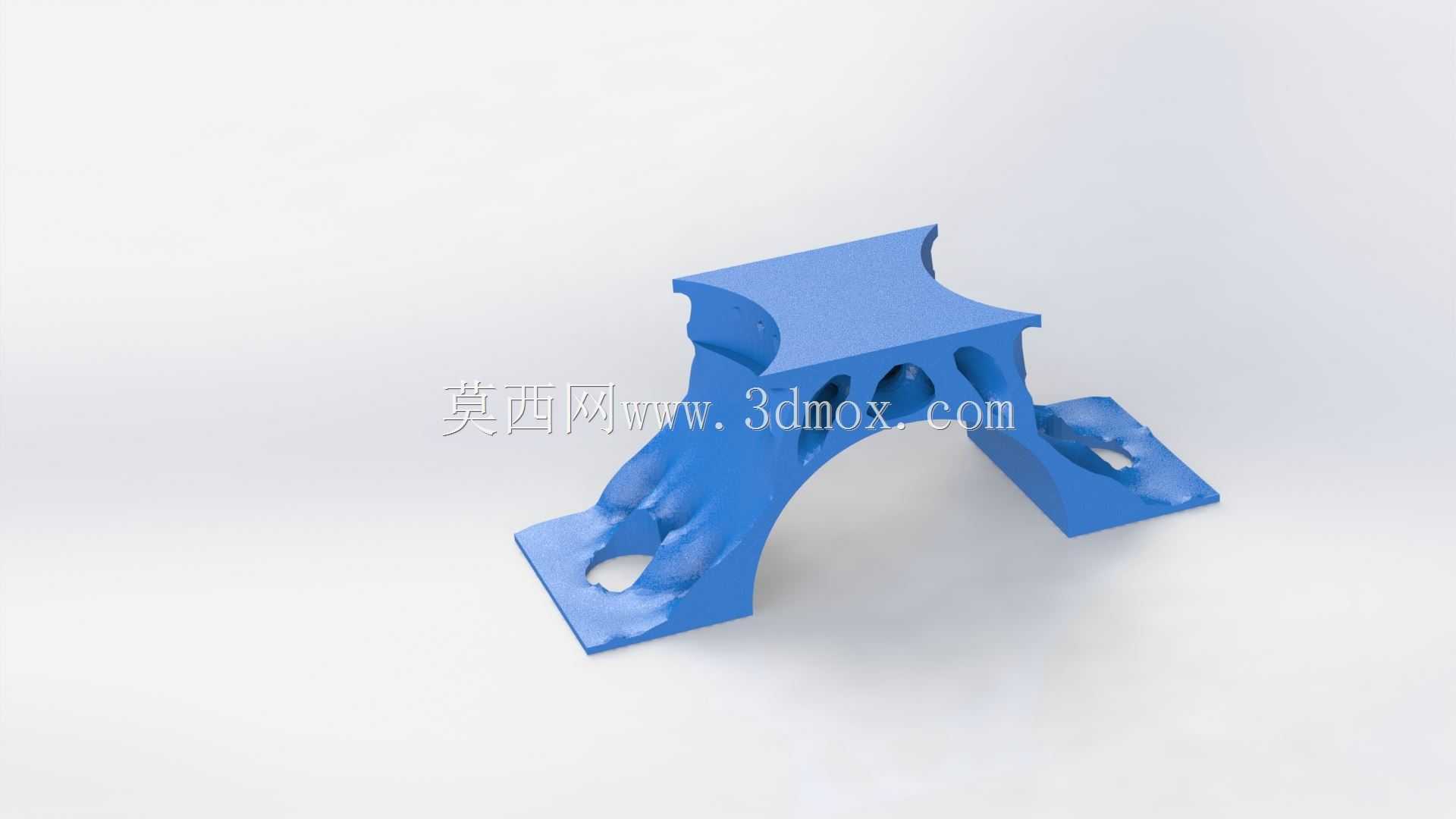

  结构设计上没有采用传统的直角加强筋布局,而是通过拓扑优化算法,在给定的设计空间内剔除不受力的冗余材料,最终形成的类骨格镂空结构,每一处镂空的边界都沿着主应力迹线分布,在支座承受垂直向下的额定载荷时,应力可以顺着拱形的支撑肋均匀传递到两侧翼板,不会出现传统直角筋位处常见的应力集中断裂风险。两侧翼板与拱形主体的过渡位置做了大圆弧过渡处理,避免加工和受力时的应力突变,翼板的厚度经过反复校核,在螺钉锁紧扭矩达到标准值时不会出现翼板翘曲变形,保证安装后的连接刚性。

  从功能特性来看,这类支座的静态承重能力可达到同尺寸实心支座的85%以上,而自重仅为实心结构的32%左右,对于需要频繁移动的便携式测试设备、或是对自重敏感的机载搭载设备来说,这种轻量化优势非常明显。同时镂空的结构也减少了材料的使用量,在小批量加工时无论是采用3D打印制作样件,还是采用失蜡铸造批量生产,都能降低材料成本和加工周期。安装时不需要额外的调整垫片,支座底面的平面度控制在0.05mm以内,只要安装基板的平面度达标,锁紧螺钉后支座上端面的平行度即可满足常规功能模块的安装要求,不需要后续的配磨调整。

  在实际选型适配时,需要注意上方搭载模块的安装面尺寸要匹配支座上端的支撑面大小,若上方模块尺寸偏大,可在支座上端面加装转接板扩展安装范围,但转接板的厚度不宜过薄,避免受力后出现转接板变形影响支撑精度。如果应用在有振动的工况下,可在支座与安装基板之间加装薄型橡胶减震垫,此时需要适当增加螺钉的锁紧长度,保证螺纹啮合长度达到螺钉直径的1.5倍以上,避免振动导致螺钉松脱。这类结构的设计思路也可以延伸到其他承载支座的优化设计中,针对不同的载荷大小、安装空间约束,调整拓扑优化的载荷边界条件,即可快速生成适配不同场景的轻量化支撑结构,相比传统的经验式筋位设计,优化后的结构受力更合理,材料利用率更高,也更符合现代机械设备轻量化、紧凑化的设计趋势。
