双蒸发器冷水机组管路装配结构设计

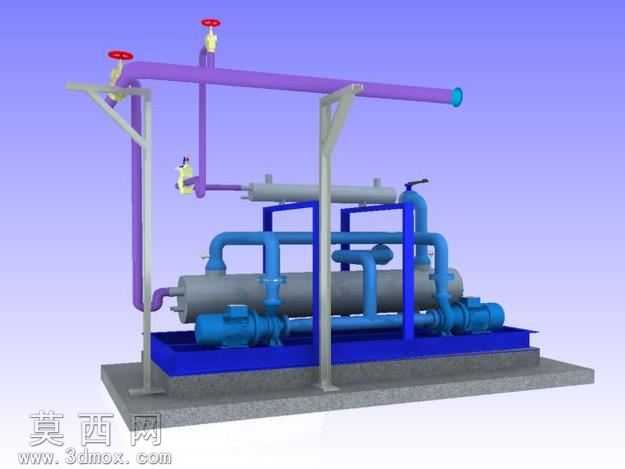

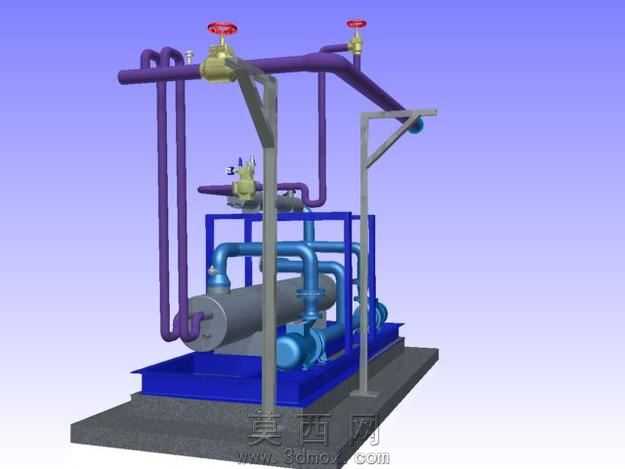

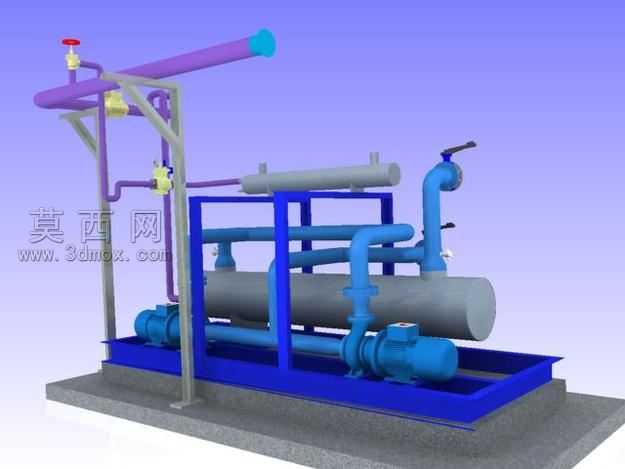

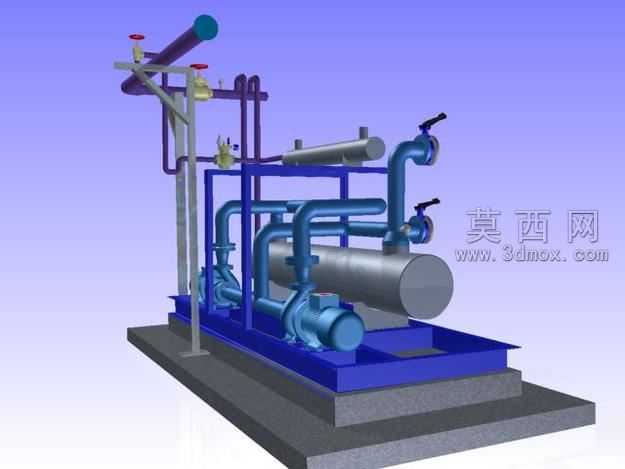

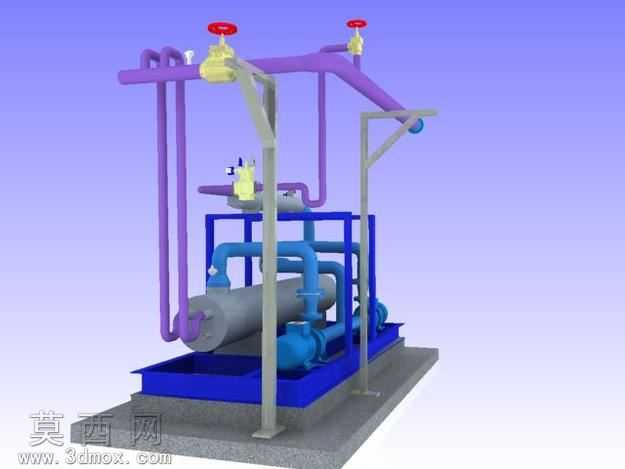

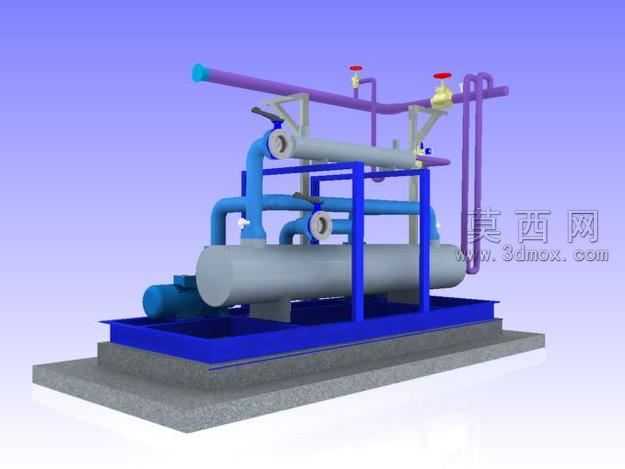

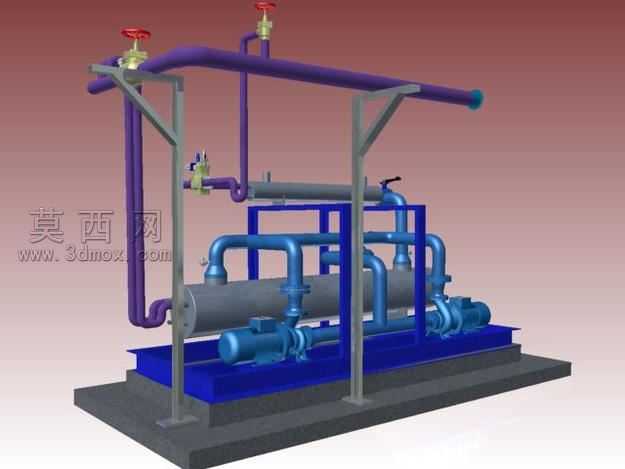

本模型为双蒸发器配置的冷水机组装配阶段三维设计成果，整体采用模块化集成设计思路，将换热核心、动力泵组、管路系统、支撑结构整合为一体化撬装结构，便于现场快速安装与后期运维。建模过程中严格遵循工业制冷系统的设计规范，首先完成撬装底座的结构建模，采用型钢焊接框架搭配承重底板的结构，保证整体承载强度与安装平整度，底座预留的安装孔位可适配不同场地的固定需求。核心换热单元采用卧式壳管式蒸发器结构，建模时还原了筒体、管板、换热管束的装配关系，双蒸发器并联的设计可实现250kW与50kW两级制冷量输出，适配不同负荷的制冷需求，满足多工况下的冷量调节要求。动力泵组与蒸发器一一对应配置，泵体与进出口管路采用法兰连接结构，建模时还原了泵体的安装支座、联轴器、密封端盖的细节结构，保证泵组运行时的同轴度与密封性能。管路系统采用差异化色彩区分介质流向，紫色管路为高压侧冷媒管路，蓝色管路为低压侧水循环管路，管路走向经过优化设计，尽量减少弯头数量降低管路阻力，同时预留了阀门安装与检修操作空间，顶部的主输送管路采用支架架空布置，支架采用型钢焊接结构，与撬装底座刚性连接，保证管路运行时的稳定性。阀门部件采用标准化参数化建模，包含手动截止阀、调节阀等不同类型，手轮、阀杆、阀体的细节结构完整还原，可直观展示阀门的操作位置与开闭状态。渲染阶段采用工业级材质表现，金属管路赋予哑光金属漆材质，泵体与蒸发器筒体赋予铸铁与钢材的差异化材质表现，底座采用防滑承重钢板材质，支架采用型钢镀锌材质，通过光影调整清晰展示各部件的装配层级与空间位置关系，整体模型可用于制冷系统的方案展示、装配工艺指导、运维培训等场景，完整还原了冷水机组在装配阶段的结构形态与部件组成，为后续的生产制造与现场安装提供直观的三维参考依据。
