小型汽车用挂车连接挂钩三维结构设计

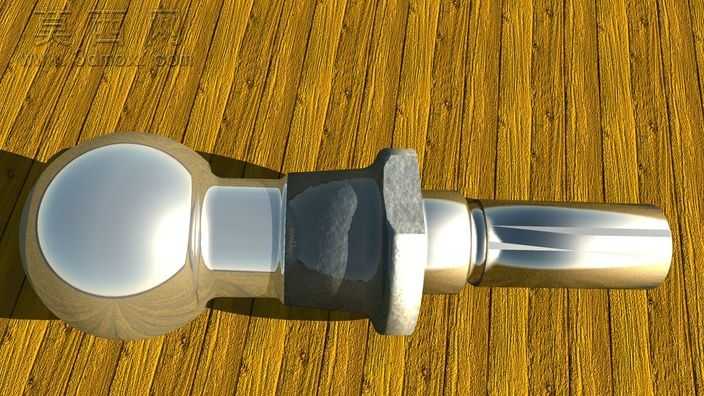

本作品为小型汽车配套使用的挂车挂钩三维建模设计，整体采用主流三维工程软件完成全参数化建模，建模过程严格遵循机械零件设计的尺寸规范与装配逻辑，所有特征均保留可编辑参数，方便后续根据不同车型的安装需求进行尺寸调整与结构优化。模型渲染阶段采用金属材质分层处理方案，球头连接部位模拟高抛光镀铬金属质感，通过调整反射粗糙度、环境光遮蔽参数还原真实镀铬件的高亮反光特性；中间六角定位段模拟锻钢毛坯的哑光磨砂金属质感，还原零件加工过程中锻造成型的表面肌理；尾部连接轴段做了金属切削加工面的质感处理，通过细微的法线纹理模拟车削加工留下的纹路，搭配木纹背景的环境光照，让整体渲染效果更贴近实物展示状态。结构设计上，该挂钩采用一体化锻造成型的基础结构，前端球形连接头符合拖车连接装置的通用尺寸标准，可与标准挂车牵引座实现无间隙配合，保证牵引过程中转向、颠簸工况下的连接稳定性；中间设置的六角凸台结构既可以作为安装时的扭力承载面，方便使用扳手完成紧固安装，也可以作为轴向定位结构，限制挂钩安装时的轴向窜动；尾部的阶梯轴结构搭配环形定位槽，可与汽车尾部的安装基座实现卡接配合，无需额外焊接即可完成牢固固定，同时方便后期拆卸维护。设计过程中充分考虑了小型汽车的拖挂载荷需求，整体结构的受力路径经过优化，球形头与杆身的过渡位置采用大圆角过渡设计，避免应力集中导致的部件断裂，所有棱角位置均做了倒角处理，既符合机械加工的工艺要求，也避免安装使用过程中尖锐边角造成的划伤风险。模型完成后经过多次装配干涉检查，确保各部位尺寸符合通用安装标准，可直接用于工程出图、3D打印样件验证或者虚拟装配演示使用。
