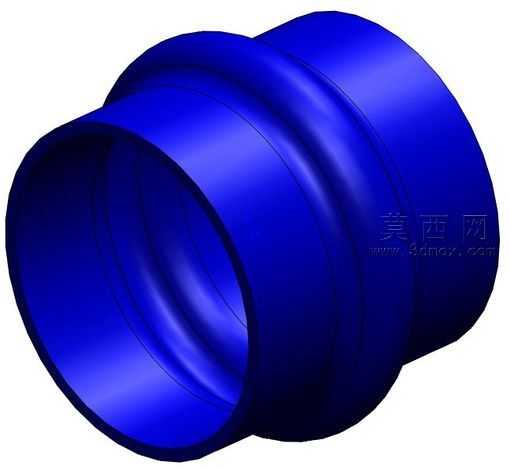

3英寸硅树脂耦合驼峰式软管接头

本模型为3英寸规格的硅树脂耦合驼峰软管接头，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循管路连接件的通用尺寸规范，先以旋转特征构建接头的基础回转主体，再通过多段扫描、圆角特征细化驼峰式的环形凸起结构，保证接头的轮廓过渡顺滑无尖锐棱角。建模阶段重点还原了接头两端的适配插接段结构，精准控制插接段的外径公差与导向倒角参数，确保其能够与对应规格的硬质管路、柔性软管实现紧密配合，中间的驼峰式隆起结构经过多轮尺寸校验，既保留了柔性接头所需的形变补偿空间，也避免了结构冗余导致的安装干涉问题。材质渲染阶段选用高饱和度的蓝色硅树脂材质，调整材质的漫反射、粗糙度参数还原硅橡胶类材质的半哑光质感，同时通过环境光遮蔽效果强化接头环形凹槽、隆起结构的立体感，清晰呈现各部分的结构层次。设计思路上，该接头定位为管路系统中的柔性连接件，依托硅树脂材料的耐温、耐腐与高弹性特性，驼峰结构可吸收管路运行过程中产生的轴向位移、径向偏角与振动冲击，避免管路硬连接出现的应力开裂、密封失效问题，建模时特意保留了接头内壁的等厚结构，保证流体通过时的流道顺畅无阻滞，整体结构无多余倒扣特征，既符合实际开模生产的工艺要求，也能满足管路系统快速装配的使用需求，可直接应用于给排水、化工流体输送、暖通设备等场景的管路连接设计验证环节。
