传动连接用带限位凸缘锁销结构

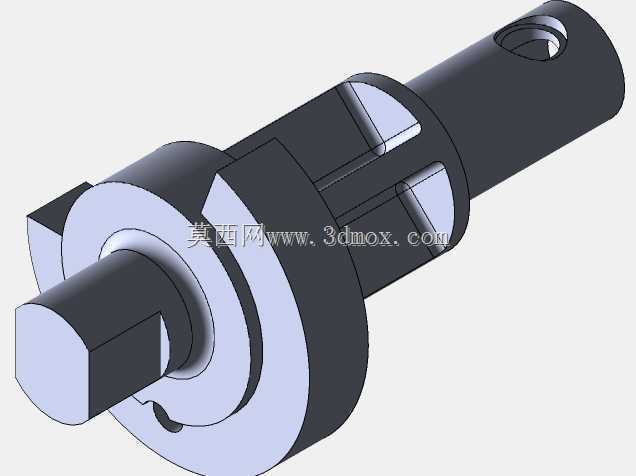

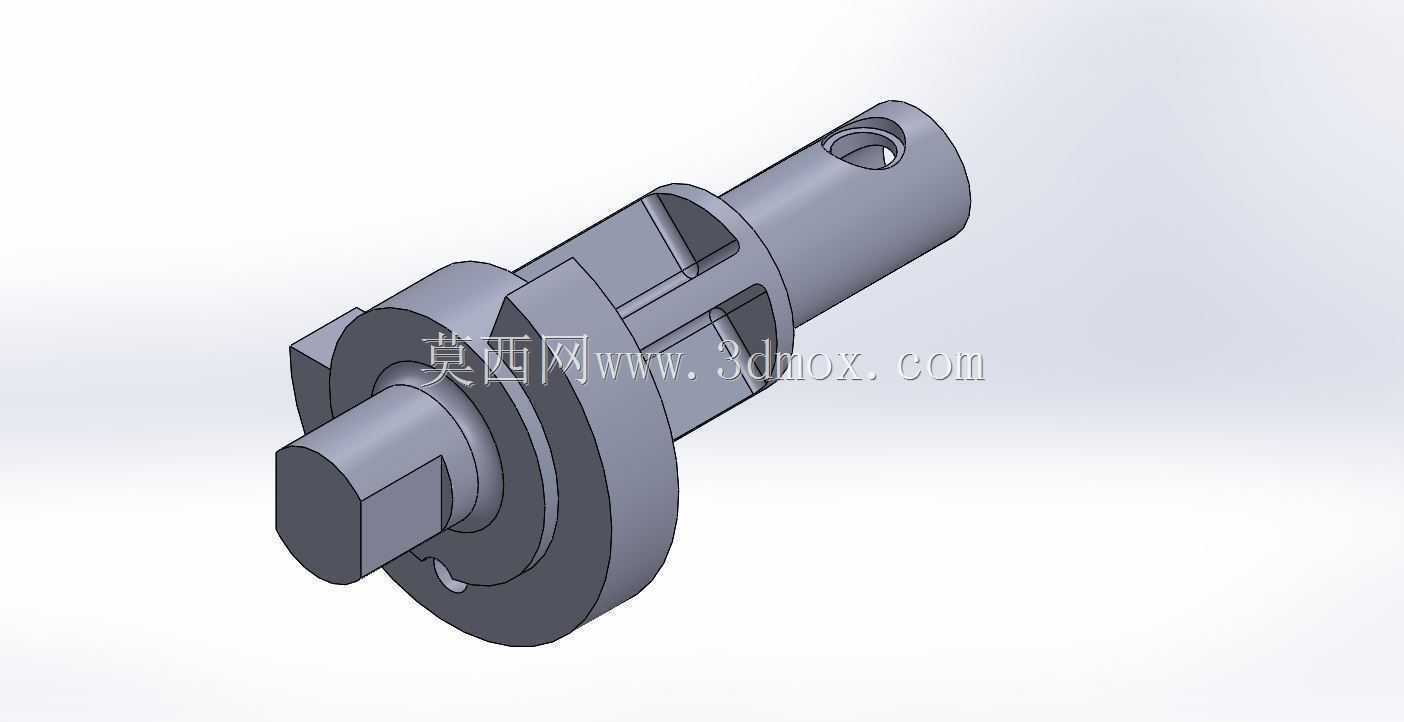

　　这类带凸缘的锁销结构，在快换工装、联轴器对接、小型传动模组的轴向定位场景里应用极广，很多做自动化线体改造的工程师都接触过类似零件——它不像普通圆柱销靠过盈配合固定，而是通过端部的扁方结构、径向销孔配合开口销或者弹簧卡圈，实现可反复拆装的轴向锁止，同时中段的凸缘结构直接承担轴向限位的作用，不需要额外加装轴用挡圈，能减少装配时的零件数量，在需要频繁更换工装夹具的工位上，这种设计能把拆装时间压缩到普通销连接的三分之一。从结构设计逻辑来看，这个锁销的主体采用阶梯轴构型，最外侧的圆柱段开有径向通孔，是安装锁止件的位置，装配时该段穿过被连接件的安装孔后，穿入开口销或者卡入卡簧，就能防止锁销从安装孔内脱出；紧邻该段的凸缘直径大于安装孔内径，

　　装配到位后凸缘端面直接贴合被连接件的侧壁，承担轴向定位的基准面作用，凸缘的厚度经过匹配设计，既保证足够的承压面积避免长期受轴向力后出现端面压溃，也不会因为厚度过大占用过多安装空间。凸缘往另一端延伸的轴段上开有对称的通槽，这部分是和对接件的卡槽配合的传递扭矩的结构，相比普通平键连接，这种一体式的槽结构不需要额外加工键槽、装配平键，扭矩传递路径更短，在小扭矩、频繁拆装的传动场景里，能避免平键脱落、键槽磨损带来的传动失效问题。最端部的扁方结构是装配时的受力位，拆装时可以用扳手卡住扁方转动锁销，让槽结构对准对接件的卡槽，不需要敲击锁销端面，能避免锁销端部变形影响后续拆装。从安装边界来看，设计时需要匹配的安装孔公差带取H8即可，

　　不需要过高的加工精度，凸缘的外径比安装孔大4-6mm，既能保证足够的限位接触面积，也不会因为外径过大和周边的其他结构产生干涉；径向销孔的位置距离锁销最外端的距离，要保证穿入锁止件后，锁止件和被连接件外壁之间留有1-2mm的间隙，避免锁止件被挤压变形失去锁止作用。实际应用中，这类锁销常被用在圆盘联轴器的快拆结构、工装夹具的快速定位模块、小型农业机械的传动连接位上，相比传统的螺栓连接加销定位的组合结构，它把定位、锁止、扭矩传递的功能集成在单个零件上，装配时只需要插入锁销、装入锁止件两个步骤，不需要拧紧紧固件，也不需要额外做防松处理，在有震动的工作场景下，只要锁止件安装到位，就不会出现松脱的问题。建模过程中需要注意几个细节：

　　凸缘和两侧轴段的过渡位置要加工R0.5-R1的圆角，避免热处理或者长期受载时出现应力集中导致断裂；通槽的槽口位置要做倒角处理，装配时能引导对接卡槽顺利滑入，避免槽口磕碰产生毛刺影响装配顺畅度；端部扁方的棱角也要做小倒角，避免拆装时划伤操作人员，也能减少应力集中。另外，径向销孔的轴线要和锁销主体轴线垂直，同时和通槽的对称面保持平行，这样装配后锁止件的受力更均匀，长期使用不会出现单侧磨损的问题。很多新手工程师设计这类锁销时，容易忽略凸缘端面的平面度要求，实际上凸缘作为轴向定位的基准面，平面度要控制在0.05mm以内，否则装配后锁销会出现倾斜，导致传动过程中出现卡滞、磨损不均的问题；还有通槽的宽度公差，要和对接卡槽的公差做匹配，一般取H7/h6的间隙配合，间隙过大会导致传动时出现冲击噪音，间隙过小则会出现拆装困难的问题。在材料选择上，这类锁销一般选用45号钢做调质处理，硬度达到HB220-250就能满足大部分普通工况的使用要求，如果是在有腐蚀性的环境下使用，可以换成304不锈钢材质，不需要额外做表面处理；如果是承受较大冲击载荷的工况，可以在表面做渗碳淬火处理，提升表面耐磨性，延长使用寿命。
