吉普牧马人YJ车架三维结构设计

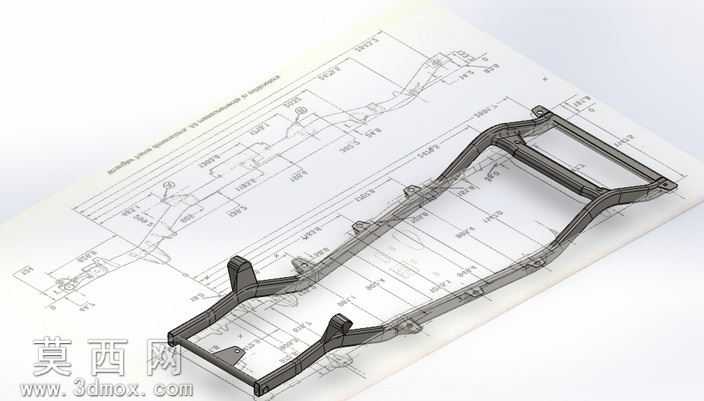

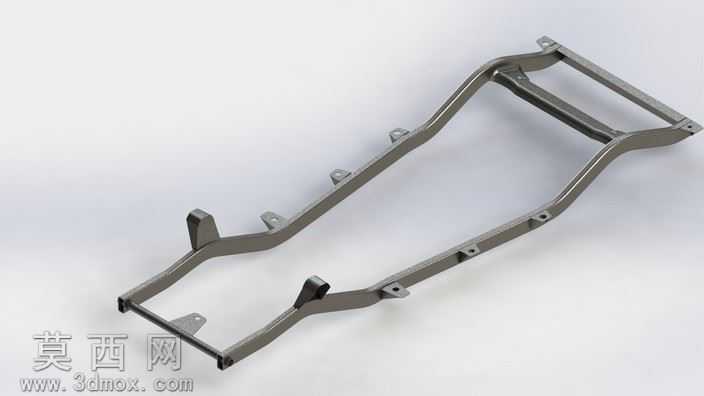

本模型为吉普牧马人YJ车型的专属车架结构，采用三维参数化建模方式完成整体构建，完整还原了该款经典越野车型底盘承载框架的全部结构特征。建模过程中严格参照实车的结构比例与安装点位，对车架的纵梁、横梁、各安装支座的形态进行了精准复刻，整体采用非承载式车身的典型梯形车架结构，两根主纵梁沿车身纵向延伸，根据底盘布局做了适配性的弯曲造型，既保证了车架整体的纵向抗扭强度，也为底盘传动系统、悬挂系统、车身覆盖件预留了充足的安装空间。建模阶段对每一处安装凸台、固定孔位都做了精细化处理，所有连接部位的过渡圆角、加强筋结构都按照实车工艺特征进行还原，避免了结构简化带来的设计失真。材质渲染阶段采用金属哑光钢材的质感表现，模拟了原厂车架的金属表面处理效果，通过光影调整清晰呈现出车架各部位的结构层次，能够直观展示纵梁的变截面设计、横梁的连接方式以及各附属安装支架的分布位置。从结构设计来看，该车架充分考虑了越野场景的使用需求，主纵梁采用了较高强度的截面设计，横梁分布兼顾了整体刚性与轻量化需求，前后段分别预留了动力总成、悬挂系统、保险杠、车身壳体的对应安装位，所有安装点位的坐标都经过校准，可直接用于整车装配的结构验证、改装方案的模拟推演。模型完整保留了车架的所有细节特征，没有对关键受力结构做不合理简化，能够清晰展现非承载式越野车架的设计逻辑，既可以作为越野汽车底盘结构的教学参考案例，也能够为牧马人车型的改装设计、底盘性能优化提供可靠的三维结构参考，帮助设计人员快速理解硬派越野车车架的结构特点与设计思路。
