壁挂安装式带座支撑轴承组件设计

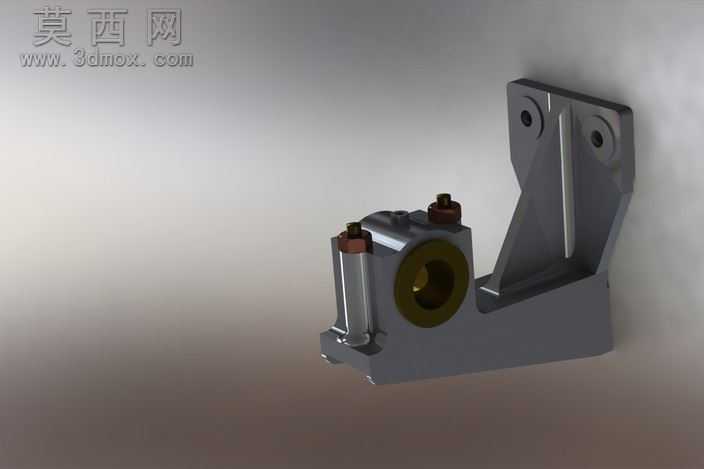

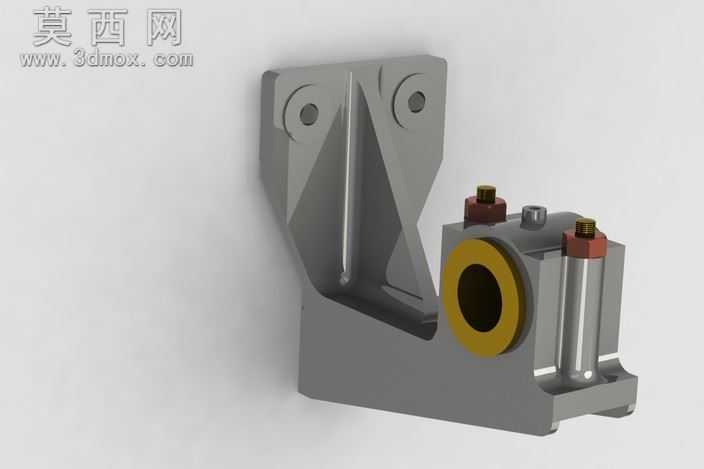

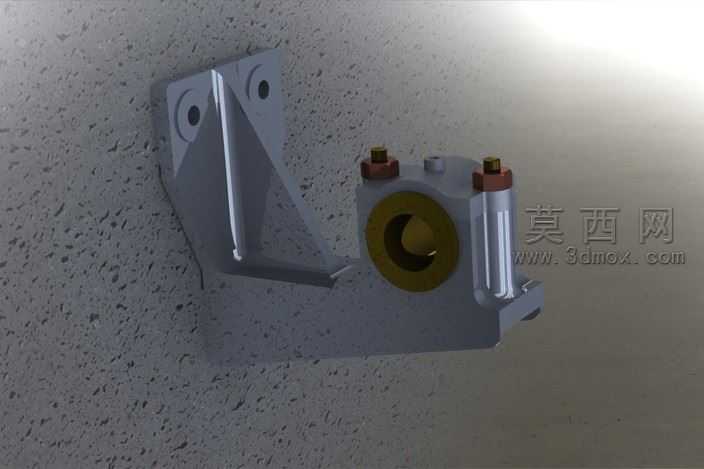

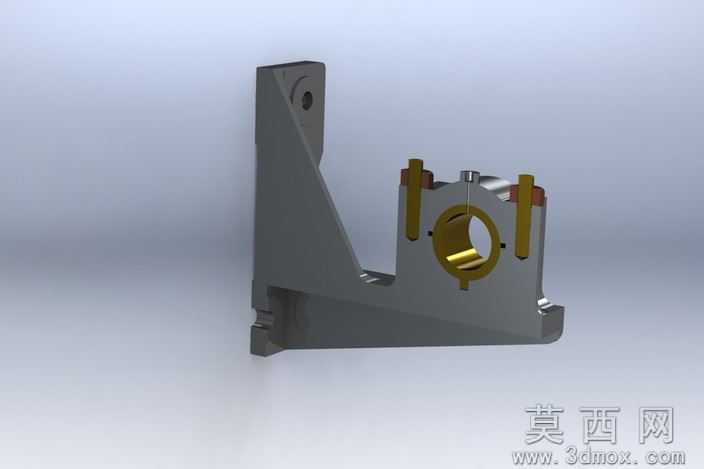

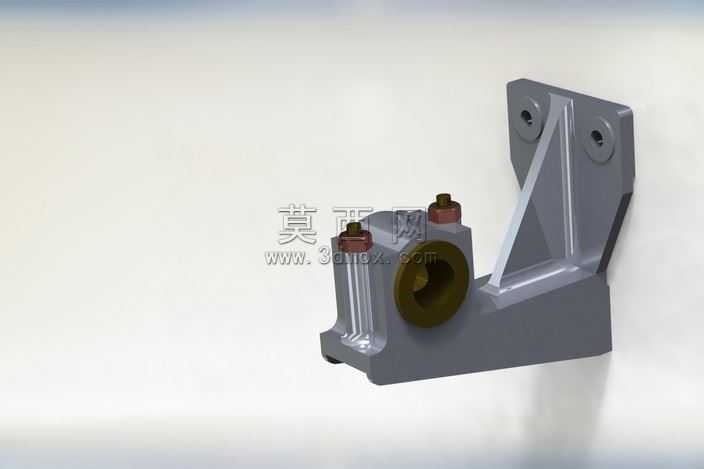

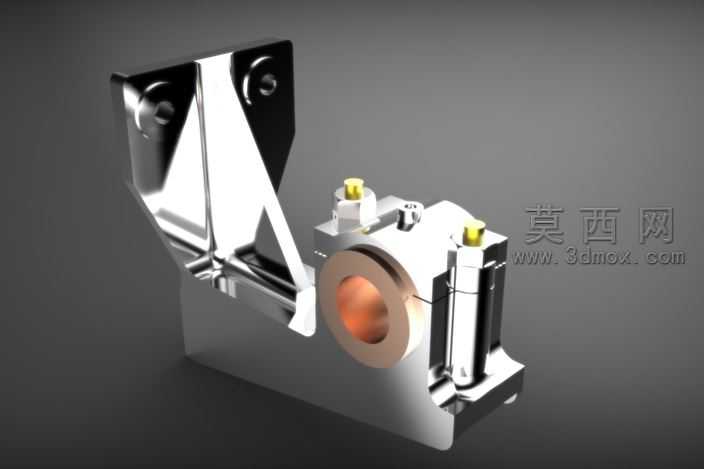

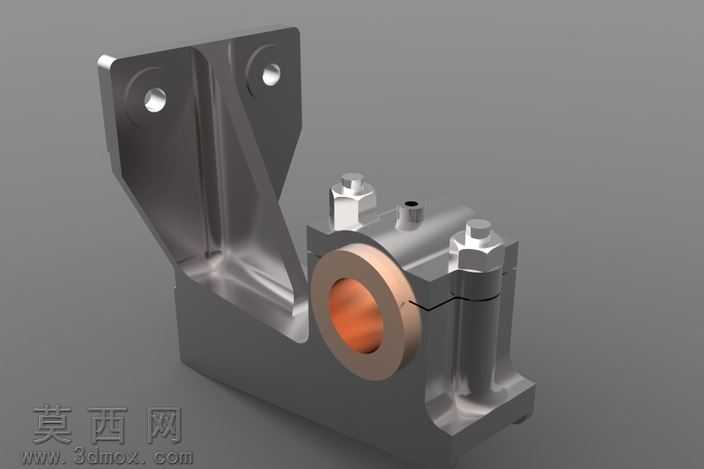

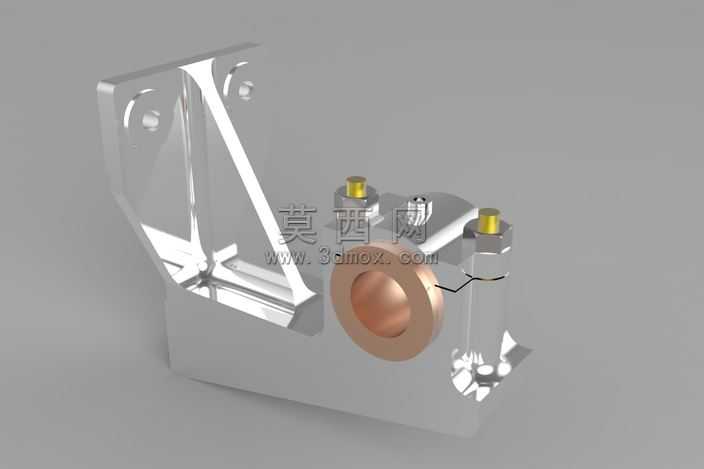

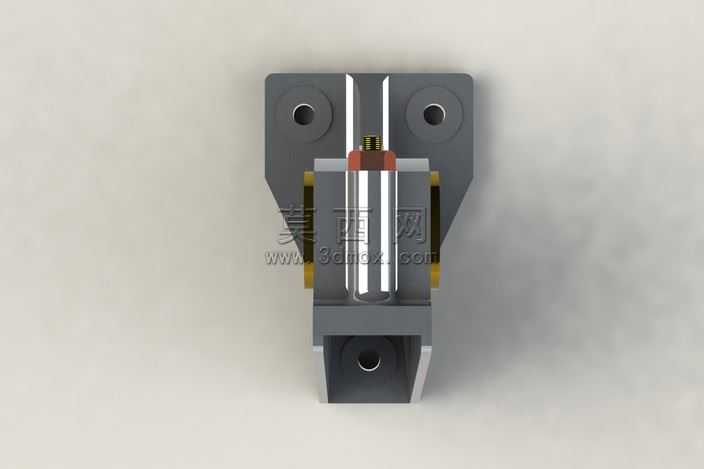

本作品为壁挂式轴承支撑组件的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工工艺合理性要求，对各部件的配合公差、安装基准做了完整定义。模型整体分为L型壁挂安装底座、轴承衬套主体、锁紧固定螺栓三个核心模块，建模时首先绘制底座的安装基准面草图，通过拉伸凸台生成底座基体，对底座的安装孔位做了沉头孔设计，保证安装时螺栓头部不会突出安装面，同时在底座的弯折处添加了加强筋结构，通过筋特征命令生成三角加强结构，有效提升底座的抗弯折载荷能力，避免壁挂安装后受径向载荷出现结构变形。轴承衬套部分采用回转体建模思路，先绘制截面草图通过旋转凸台生成衬套基体，衬套内壁做了光滑过渡处理，适配轴承外圈的安装配合，衬套与底座的连接面做了定位凸台设计，保证装配时的同轴度精度，衬套两侧的螺栓安装孔采用同轴心配合定义，与锁紧螺栓完成虚拟装配，还原真实的装配约束关系。渲染阶段采用金属哑光材质赋予底座和衬套部件，模拟铸铁件的表面质感，螺栓部件采用发黑处理的金属材质，区分不同部件的工艺处理效果，场景添加了柔和的环境光与定向补光，突出部件的结构轮廓与安装细节，渲染角度选择斜向45度视角，可同时展示壁挂安装面、轴承支撑孔、锁紧结构三个核心部分的设计细节。设计思路上充分考虑壁挂安装的使用场景，安装底座的两个固定孔采用水平对称排布，保证安装后受力均匀，轴承衬套的中心高度经过合理计算，适配多数传动轴的安装高度需求，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能缩小整体体积，减少安装占用空间，各部件均做了圆角过渡处理，避免尖锐边角带来的安装安全隐患，同时也符合铸件的脱模工艺要求，模型可直接用于工程图导出、装配模拟、3D打印验证等后续环节。
