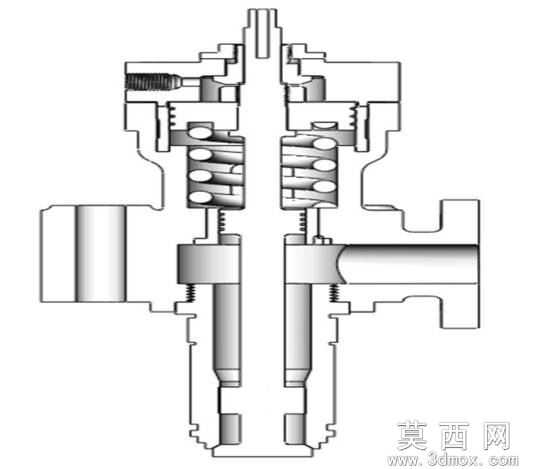

船用空气启动阀组件结构设计

本款船用空气启动阀组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循船用动力系统的气动控制逻辑，对阀体内外的装配结构进行1:1比例还原。建模阶段首先梳理组件的层级装配关系，将整体结构拆分为上部调压端、中部阀芯弹簧组、下部导通端三个核心模块，分别完成各零件的独立建模后再进行虚拟装配，全程校验各零件间的干涉情况，确保装配公差符合船用机械的行业标准。材质设置上针对不同功能零件做了区分，上部调压端的锁紧螺帽、调节件采用合金钢结构材质，表面做镀锌钝化处理的渲染效果，还原金属件的哑光防锈质感；中部的复位弹簧采用弹簧钢材质，渲染时突出金属丝的螺旋纹理与弹性形变的结构特征；阀芯与阀座的密封接触面做了高精度抛光的材质表现，还原密封面的光洁度要求；下部的气路导通壳体采用铸钢材质，表面保留铸造后的细微肌理，符合船用阀体的实际加工特征。结构设计上采用双弹簧对称复位布局，能够保证阀芯启闭过程中的受力均匀，避免单侧卡滞的问题，进气端与出气端的流道做了圆弧过渡处理，能够减少压缩空气的流通阻力，提升启动响应速度。上部的调压结构可以通过螺帽调节弹簧预紧力，适配不同压力等级的压缩空气气源，满足不同功率船用主引擎的启动需求。建模过程中对所有密封槽、螺纹连接位、定位销孔都做了精细还原，能够直接用于后续的工程图导出、装配工艺模拟以及实际加工参考，整体结构紧凑，适配船用引擎舱的狭小安装空间，同时兼顾了维护拆装的便捷性，各连接部位的紧固件都预留了足够的操作空间，方便后续的检修与零件更换。
