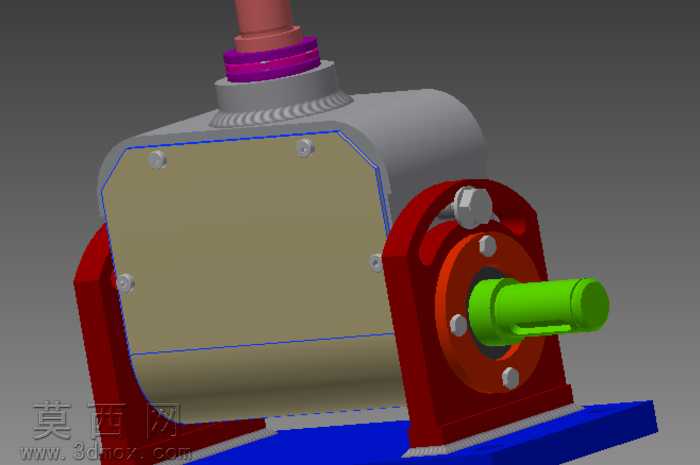

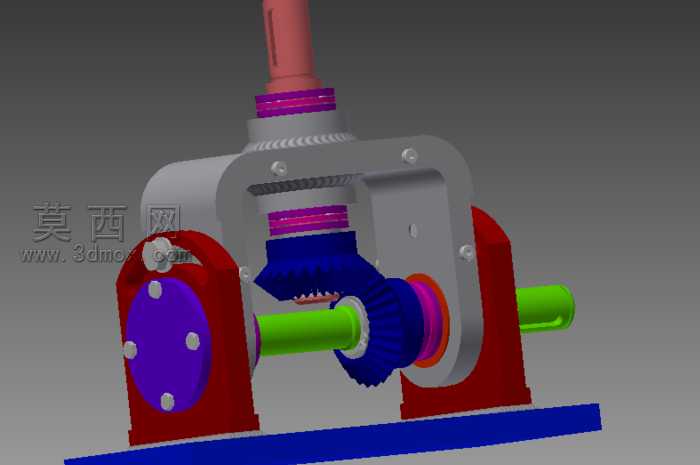

锥齿轮直角传动换向装置三维结构

本作品为直角换向传动机构的三维建模成果，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各传动部件的啮合精度与装配公差合理性，先完成核心锥齿轮副的齿形参数化构建，依据传动比匹配两个锥齿轮的齿数、模数与压力角参数，确保齿面啮合间隙符合机械设计标准，避免传动过程中出现卡滞或侧隙过大的问题。后续依次完成输入轴、输出轴、支撑轴承、箱体壳体、端盖紧固件等附属部件的建模，各轴段的直径、长度参数均依据传动扭矩需求匹配，轴承安装位预留标准配合公差，箱体部分采用分体式结构设计，上下壳体通过螺栓紧固件连接，既保证整体支撑刚度，也便于内部齿轮副的装配与后期维护。材质渲染阶段针对不同部件匹配对应材质属性，输入输出轴采用金属调质钢材质，表面做哑光金属质感处理，锥齿轮齿面做淬火硬化质感表现，箱体外壳采用铸铁哑光材质，端盖部分做镀锌亮面金属效果，底部安装底座做蓝色防锈漆质感区分，各紧固件采用不锈钢亮面材质，通过不同材质的视觉区分清晰展现各部件的功能分区。结构设计上采用正交锥齿轮传动方案，可实现输入轴与输出轴90度垂直换向传动，支撑部位设置多组轴承约束轴系径向与轴向窜动，端盖处设置密封结构预留润滑脂填充空间，整体结构紧凑传动效率高，可适配多种需要直角换向传动的机械设备场景，建模过程中所有部件均保留完整参数化特征，可根据实际传动需求调整齿轮参数、轴系尺寸与箱体规格，具备较高的二次修改适配性。
