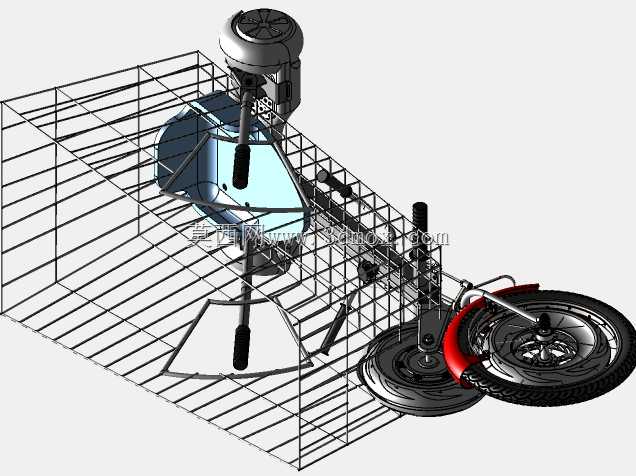

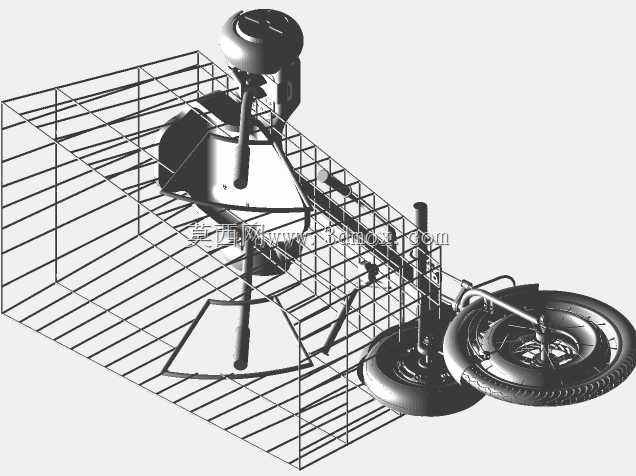

简易三轮电动代步卡丁车结构设计

　　这款三轮电动载具的结构设计，最初的应用场景锚定在短距离厂区物料转运、研学教具开发、小型休闲代步三个核心方向，没有照搬常规四轮卡丁车的冗余结构，从功能实现的底层逻辑做了减法。从实际使用场景来看，厂区内转运零散零配件、工具耗材时，常规手推车需要人力推行，长距离往返效率低，普通电动货运车转弯半径大，无法在狭窄的设备间隙、货架通道内灵活穿行，这款三轮结构的载具恰好填补了这个场景空白，前置单轮负责转向，后置双轮集成驱动单元，最小转弯半径可以控制在1.2米以内，在宽度1.5米的通道内即可完成原地调头操作，适配车间内密集排布的生产工位间的物料流转需求。在研学场景下，简化的结构可以让参与实践的学员快速理解电动载具的动力传递、转向控制、车架受力的基本逻辑，不需要拆解复杂的悬挂、差速结构，就能完成从动力选型到装配调试的全流程实操，降低工程实践的入门门槛。

　　从功能特性来看，整车没有设计封闭的座舱结构，后部直接采用金属网格焊接的载物篮结构，载物区域的有效承载尺寸为长650mm、宽480mm、深320mm，额定承载重量设定为80kg，足够承载常规的工具包、零散加工件、教学实训器材，网格结构的车架一方面可以降低整车自重，另一方面不会积存雨水、杂物，在户外临时使用时也不需要额外做排水结构设计。转向机构直接把方向握把与前轮转向立柱刚性连接，没有设置多余的转向助力结构，转向传动比设定为1:1，操作时的转向反馈直接，低速行驶时的操控精度更高，不会出现虚位导致的转向滞后，适合低速短距离的使用场景。动力单元集成在后轮轮组位置，采用轮毂直驱的结构，省去了链条、传动轴这类中间传动部件，减少了传动过程中的动力损耗，也降低了后期维护的频次，不需要定期调整传动张紧度、润滑传动节点。

　　设计思路上全程围绕“简化结构、降低装配难度、提升场景适配性”三个核心原则展开，车架主体采用标准圆形钢管焊接成型，所有管材的弯折角度都控制在常规弯管设备的加工范围内，不需要定制特殊的成型模具，小批量加工时的制造成本可以控制在较低水平。车架的安装边界做了充分的预留，转向立柱的安装位预留了20mm的调节余量，可以根据使用需求调整握把的高度，适配不同身高的操作人员；后轮驱动单元的安装支架采用长圆孔设计，装配时可以调整轮组的前后位置，张紧轮毂的固定螺栓，抵消加工过程中产生的尺寸公差；载物篮的网格间距设定为50mm，既可以保证足够的承载强度，也方便使用绑带穿过网格固定所载运的物品，避免行驶过程中物品滑落。

　　从结构受力的角度考量，整车的重心位置设计在前后轮轴的中间偏后位置，距离后轮轴的水平距离为180mm，静止状态下后轮承载70%的整车重量，前轮承载30%的重量，既可以保证驱动轮有足够的抓地力，避免起步、爬坡时出现打滑，也不会因为前轮载荷过小导致转向发飘。前轮的前倾角设定为12度，自带转向回正的趋势，直线行驶时不需要频繁修正方向，降低操作人员的操控疲劳度。轮组的选型采用标准的10寸充气轮胎，适配厂区内常见的硬化路面、地砖路面，甚至短距离的碎石路面也可以顺利通行，轮胎的减震性能可以过滤掉路面的小幅颠簸，保护载运的精密零配件、教学仪器不会因为过度震动出现损坏。整车的电气线路全部沿车架钢管的内壁布设，外部只露出操作把手位置的控制开关与电量显示单元，避免线路外露被剐蹭损坏，也不会在载物时被货物挤压导致线路故障。电池仓设计在载物篮的下方位置，也就是整车重心的最低点，进一步降低整车的重心高度，提升转弯时的稳定性，避免侧翻风险，电池仓的安装位预留了通用的铅酸电池、锂电池安装尺寸，可以根据使用成本、续航需求灵活选配不同类型的动力电池，不需要修改车架结构。
