适用于欠发达地区的钣金剪板机结构设计

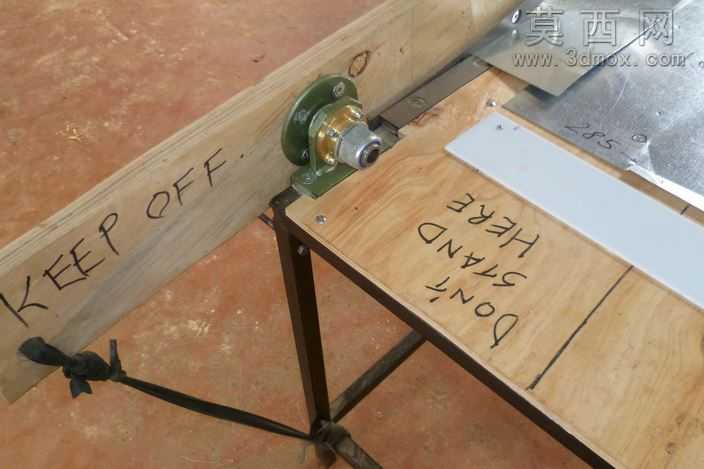

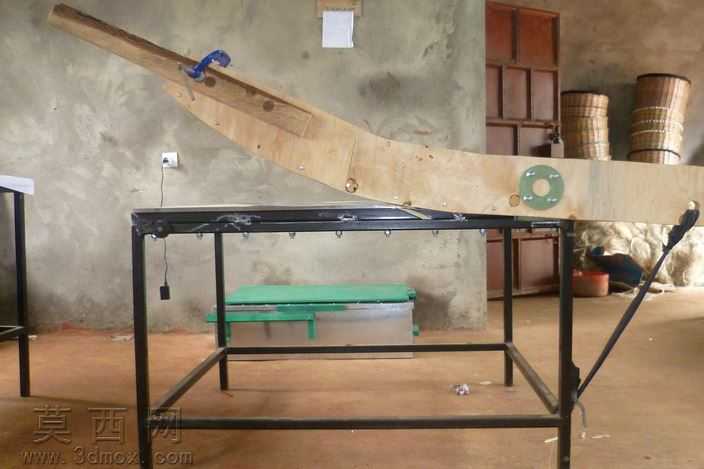

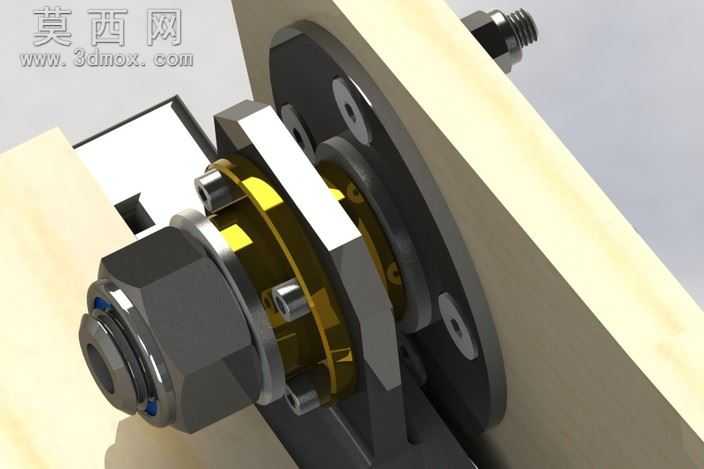

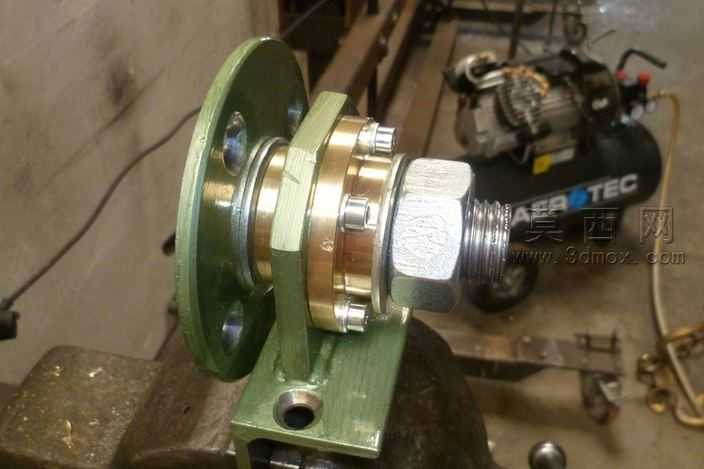

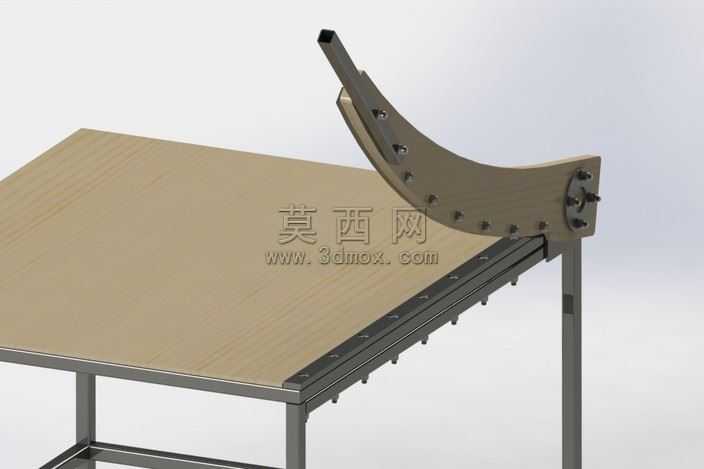

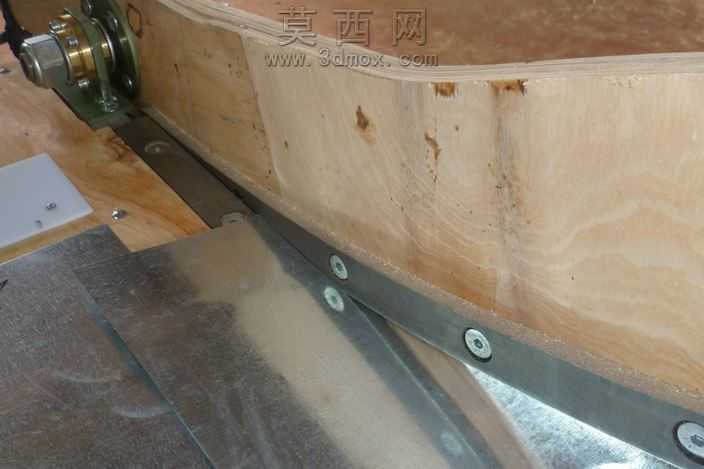

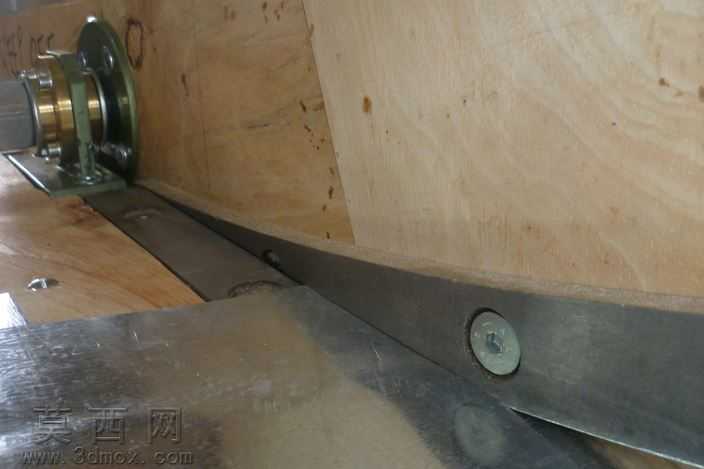

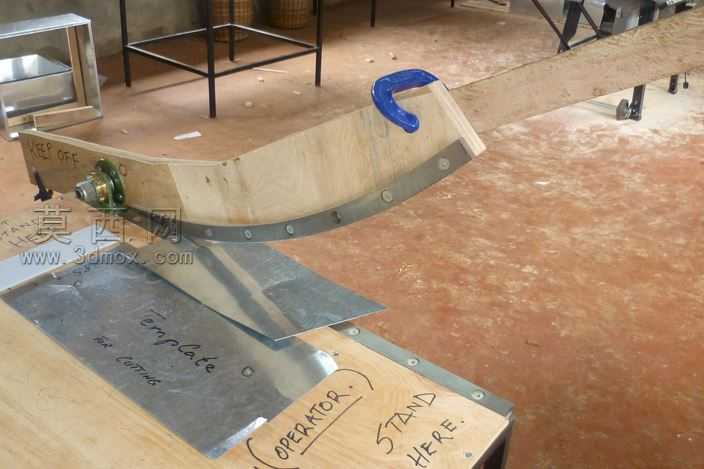

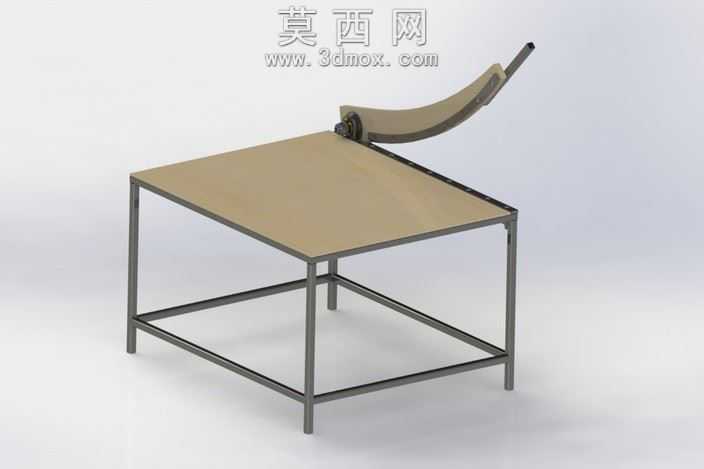

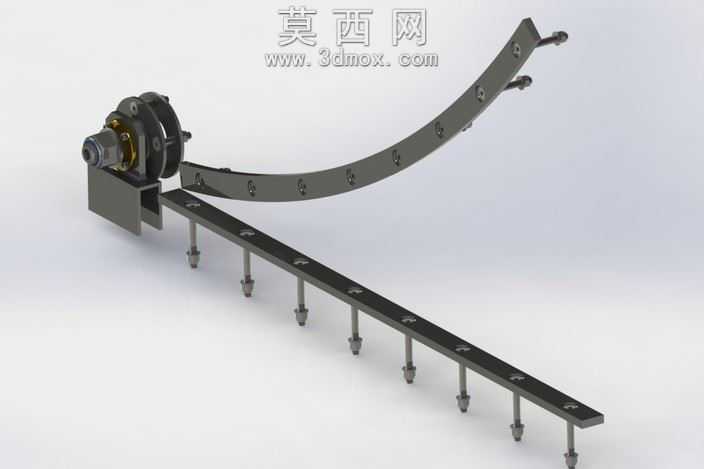

本模型为面向欠发达地区落地使用的钣金剪板机三维设计，整体采用钢木混合的结构方案，在三维建模阶段优先考量了运输便利性与现场组装难度，适配缺乏大型工业设备的使用场景。建模过程中首先完成核心剪切机构的参数化搭建，对刀架的摆动轨迹、剪切力传导路径做了完整的运动仿真验证，确保手动驱动下即可完成常规厚度金属板料的剪切作业。机身框架采用标准化型材拼接设计，所有连接孔位在建模阶段预留了适配现场手工钻孔的余量，无需高精度加工设备即可完成组装，工作台面采用木质板材搭配钢制支撑腿的方案，在保证承重稳定性的同时大幅降低了材料成本与加工难度。材质渲染阶段针对钢制部件做了哑光防锈漆面的材质表现，木质部件还原了实木板的纹理与哑光质感，整体视觉效果贴合实际落地设备的粗粝耐用风格。设计过程中特意将整体结构拆分为多个可独立运输的模块，单个模块尺寸适配小型货运飞机的装载要求，可通过航空运输快速送达缺乏陆路交通条件的地区，现场仅需基础手动工具即可完成整机装配。剪切执行部件采用杠杆增力结构，无需外接动力源，仅靠人力操作即可完成0.5-3mm厚度钢板、铝板的剪切作业，刀架的弧形运动轨迹经过反复仿真优化，剪切过程中板料受力均匀，切口平整无明显毛刺，完全满足小型钣金加工、五金维修类作业的使用需求。模型完整还原了整机的所有装配关系，各部件之间的连接方式、运动间隙都经过严格的干涉检查，确保结构设计的合理性与可制造性，同时针对现场使用可能出现的磨损问题，对刀刃部位做了快拆结构设计，无需复杂工具即可完成刀刃的更换与修磨，大幅降低了设备的后期维护成本。
