电机驱动卧式齿轮泵机组结构设计

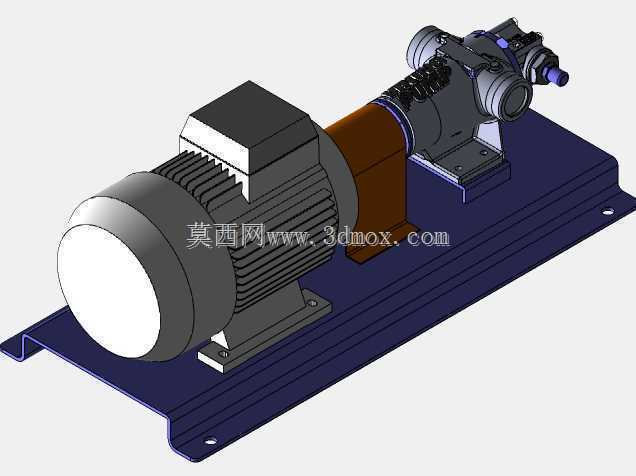

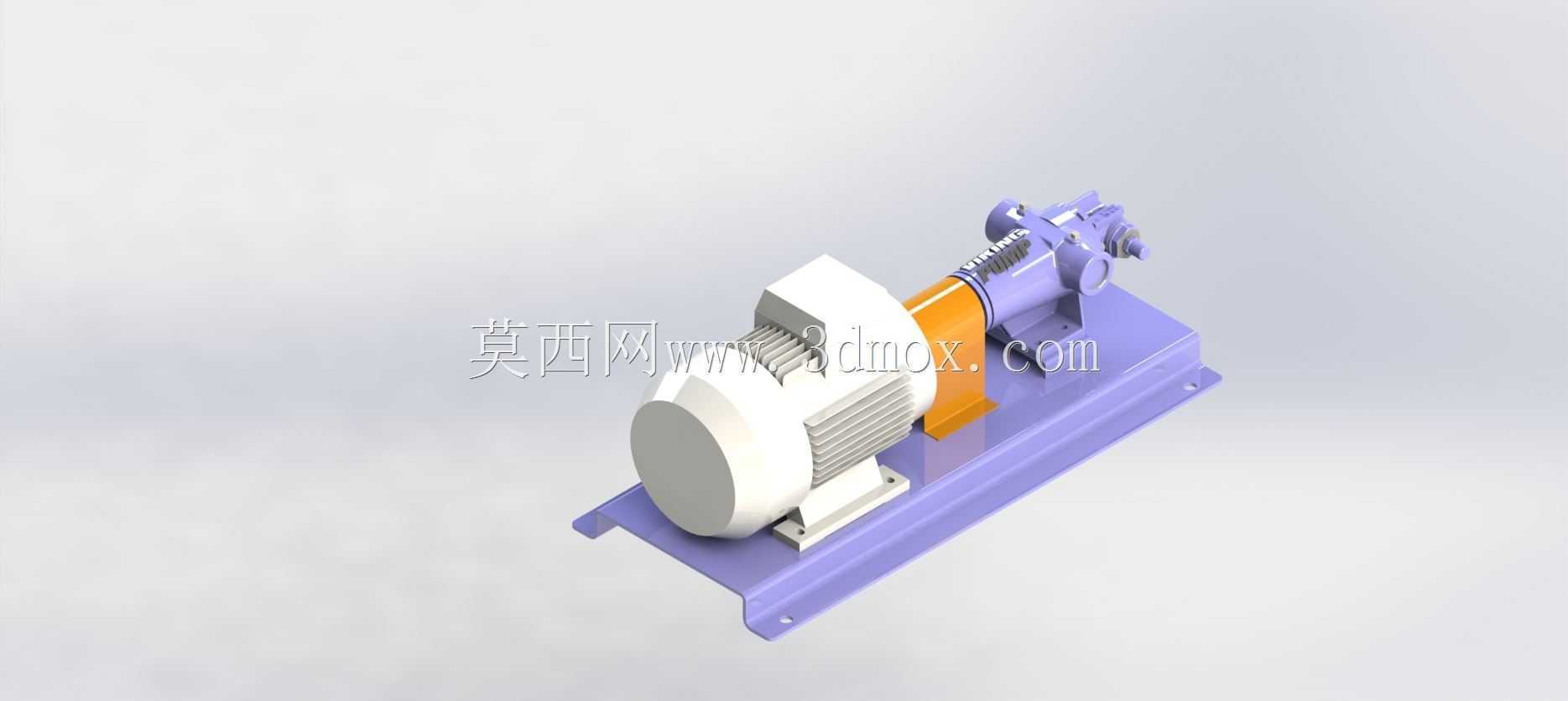

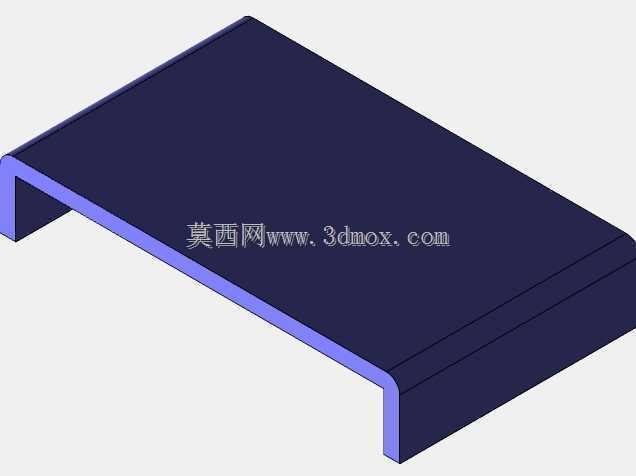

　　这套卧式泵组的整体布局采用同轴直联结构，将驱动电机与齿轮泵头通过联轴器直接串联安装在一体式冲压成型的钢制底座上，相比传统分体架装结构，能大幅减少现场安装时的同轴度找正工作量，也能降低机组运行过程中因轴系不对中引发的振动、轴承磨损等故障概率。从实际应用场景来看，这类泵组多用于低压流体输送工况，常见于机床润滑系统、小型液压站供油回路、轻质油料输送管线中，可适配粘度范围在一定区间内的洁净流体输送，不适合输送含硬质颗粒的介质，避免齿轮啮合面出现磨粒磨损。

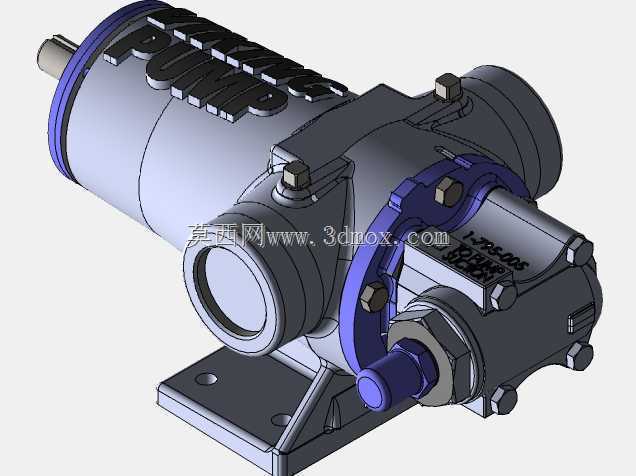

　　在功能特性设计上，泵头采用外啮合齿轮结构，依靠一对渐开线齿轮在泵腔内部的啮合转动形成容积变化完成吸排油动作，相比叶片泵、柱塞泵结构，外啮合齿轮泵的结构更简单，对介质清洁度的敏感度更低，日常维护仅需定期检查轴端密封件状态即可，运维成本更低。泵头侧设置的进出油口采用标准法兰连接接口，可直接对接现场管线，无需额外加工转换接头，轴端采用机械密封结构，相比传统填料密封，泄漏量更小，适合对现场防泄漏要求较高的车间工况。

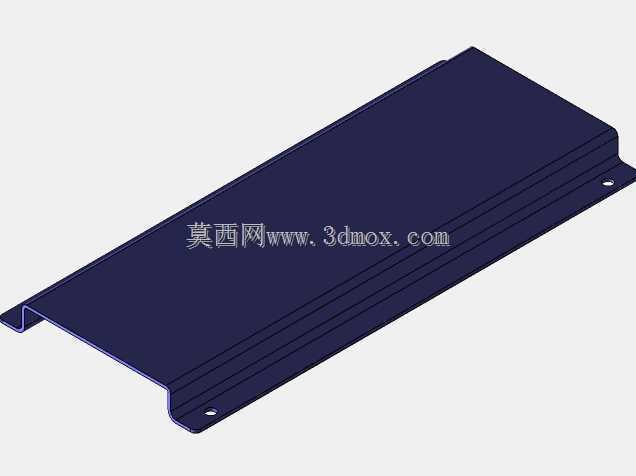

　　设计过程中优先考虑了安装边界的适配性，底座预留的安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，降低基础施工的精度要求。机组整体重心沿底座纵向中心线对称分布，运行时的动平衡表现更稳定，无需额外加装减震垫即可满足常规车间的安装要求，若用于对振动要求严苛的精密加工车间，可在底座下方加装橡胶减震垫进一步隔振。

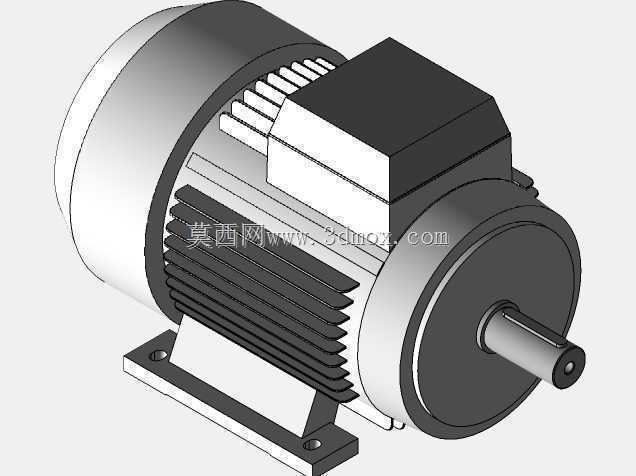

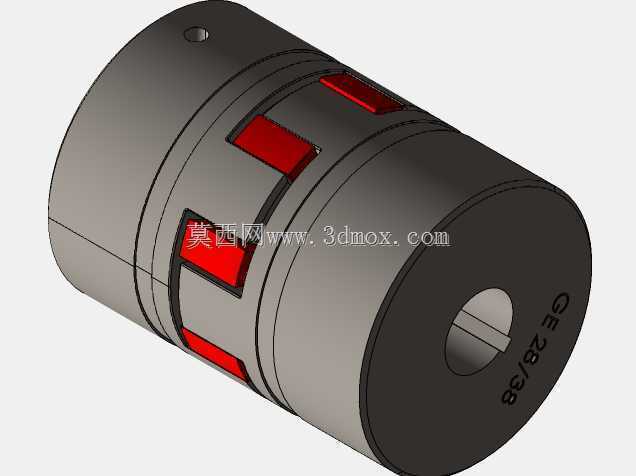

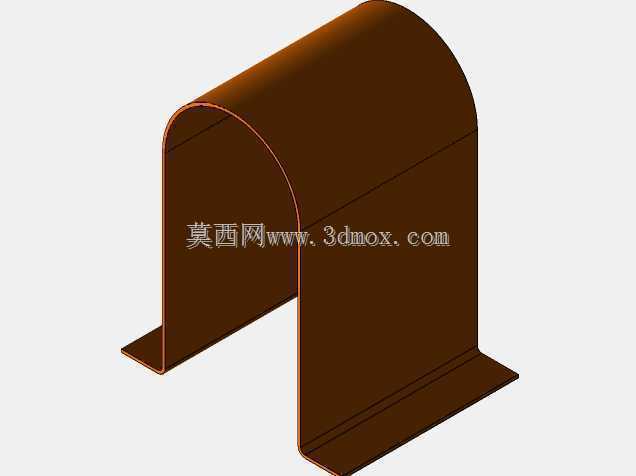

　　从结构细节来看，联轴器外侧加装了橙色的安全防护罩，完全覆盖旋转部件，避免现场运维人员误触旋转部件引发安全事故，防护罩采用快拆结构，日常检查联轴器弹性块状态时无需完全拆卸防护罩，仅需松开侧边固定卡扣即可掀开操作。电机采用标准卧式B3安装结构，端盖预留的吊装孔可方便现场检修时单独拆卸电机，无需挪动整个泵组。泵头的调压螺钉设置在泵体顶部，可根据实际管路压力需求调整溢流压力，避免超压运行损坏管路密封件。

　　建模过程中对所有配合面都做了公差匹配设计，比如电机轴与联轴器的配合、泵轴与联轴器的配合均采用过渡配合，保证扭矩传递的可靠性，同时也方便拆卸检修。底座的折弯边做了圆角处理，避免加工安装过程中划伤操作人员，所有外露的紧固件都采用标准外六角件，方便现场使用常规工具即可完成拆装维护，无需配备特殊专用工具。
