仿SiliconLabs多参数环境光感测元件结构

项目分类:传感器 发布时间:2022-01-29 ID:533547
  • 仿SiliconLabs多参数环境光感测元件结构
  • 仿SiliconLabs多参数环境光感测元件结构
  • 仿SiliconLabs多参数环境光感测元件结构
  • 仿SiliconLabs多参数环境光感测元件结构
  • 仿SiliconLabs多参数环境光感测元件结构

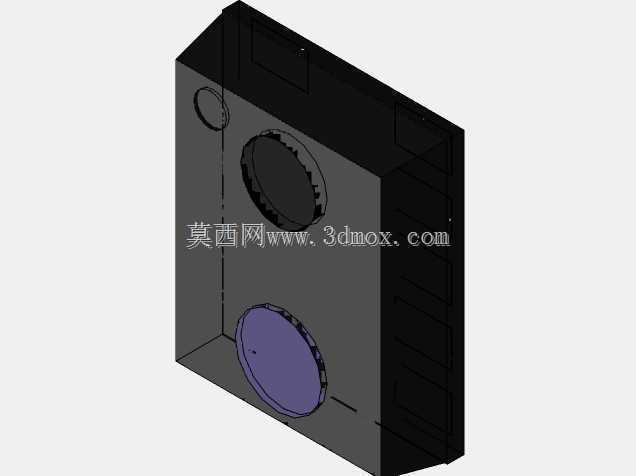

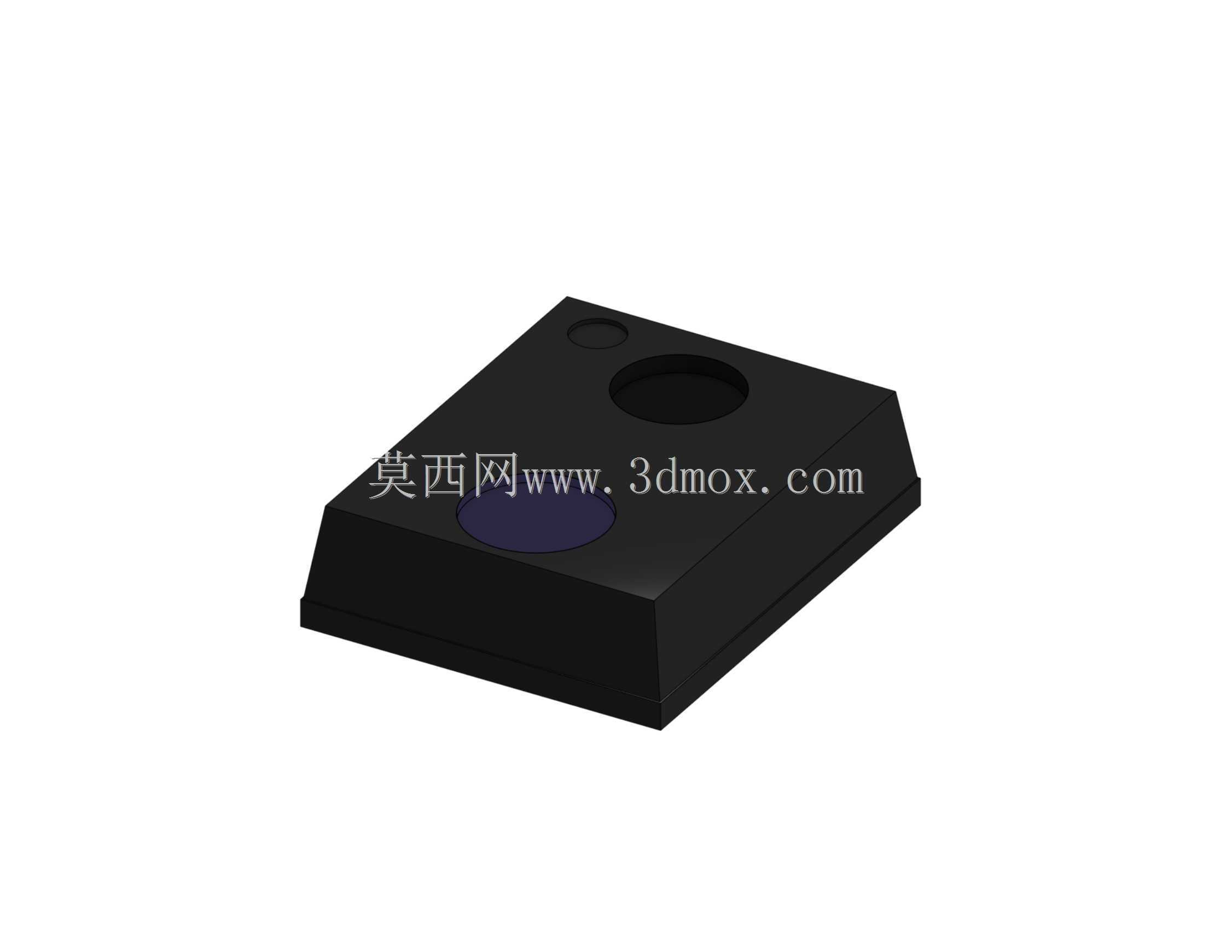

  在消费电子、智能穿戴、车载座舱以及工业照明的光感调控场景中,这类集成接近、紫外线、环境光检测功能的复合传感元件,是实现设备自适应光效调节、人体接近触发、紫外线强度预警的核心硬件载体。不同于单一功能的光敏电阻或分立紫外探测管,该款传感元件采用扁平化贴片式封装结构,整体为切角方形塑封基体,顶部预留两个光学窗口,大尺寸圆形窗口对应环境光与接近检测的光路通道,小尺寸圆形窗口对应紫外线探测的感光区域,窗口下方通过光学滤光层实现不同波段光线的选择性透过,避免杂散光对检测精度造成干扰。从结构设计逻辑来看,封装壳体采用黑色哑光工程塑料注塑成型,表面做消光处理,能够减少壳体自身对环境光线的漫反射,避免内部感光芯片接收到壳体反射的杂光信号,

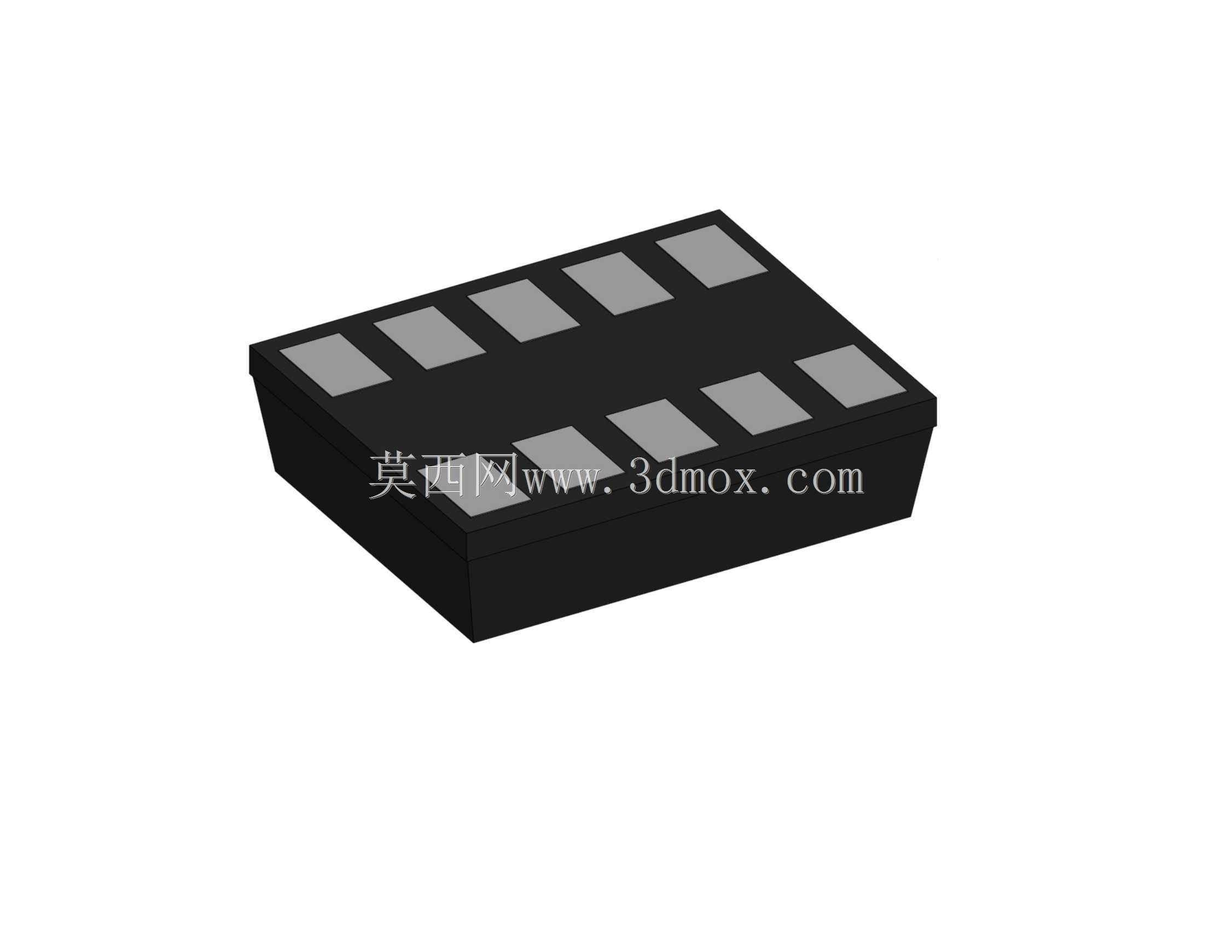

  降低检测数据的基线漂移。基体底部为标准贴片焊盘布局,焊盘位置与尺寸完全匹配主流SMT回流焊工艺要求,安装时无需额外打孔固定,可直接通过钢网印刷锡膏完成表贴焊接,适配0402到1206封装区间的通用贴片机吸嘴取放参数,能够直接嵌入现有消费电子主板的SMT产线流程,无需调整产线工装参数。在实际设备集成过程中,该传感元件的安装边界需要注意顶部光学窗口与设备外壳透光面板的间距控制,常规设计中间距保持在0.2mm到0.5mm区间,同时透光面板对应窗口区域需要做高透处理,避免丝印层、遮光胶覆盖光学通路,若设备外壳存在金属装饰件,需要将金属件与传感元件的接地焊盘做等电位连接,避免静电放电击穿内部感光芯片。在功能实现层面,

  该结构可同时完成三路信号采集:环境光通道可感知0到10000lux区间的可见光强度,匹配人眼视觉响应曲线,为屏幕自动亮度调节、背光开关控制提供数据支撑;接近检测通道通过发射红外光并检测反射信号强度,可实现5cm范围内的物体接近判断,用于通话时屏幕自动熄屏、设备唤醒触发等功能;紫外线通道可检测UVA、UVB波段的辐照强度,为智能穿戴设备的紫外线暴露预警、户外设备的光照老化监测提供数据输入。结构设计上充分考虑了量产装配的公差适配,封装壳体的外形尺寸公差控制在±0.1mm范围内,焊盘共面度控制在0.05mm以内,能够适配不同厚度PCB板的焊接形变,避免出现虚焊、立碑等SMT焊接缺陷。同时壳体侧面做微小切角处理,作为贴片装配时的极性识别标识,与焊盘布局的不对称设计形成双重防呆,避免产线贴装时出现元件反向的装配错误。
