工业墙面安装铰接式支撑固定支架

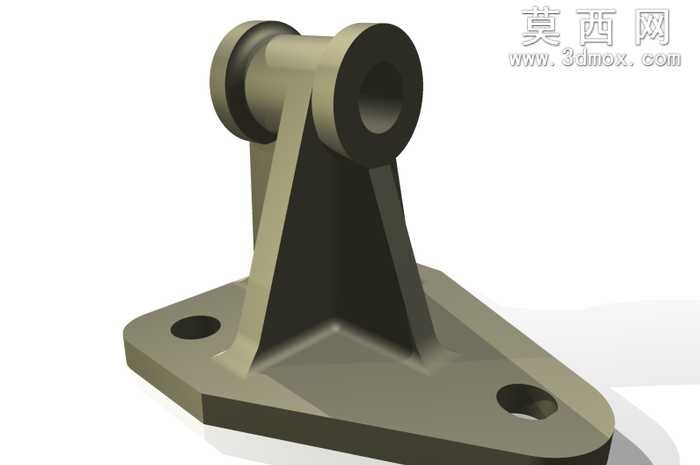

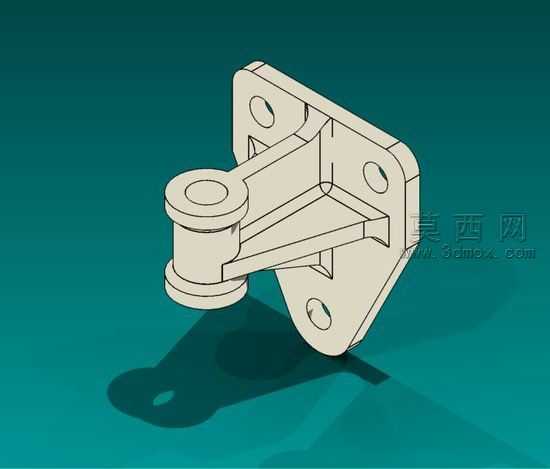

本款墙支架采用三维参数化建模方式完成整体设计，建模过程中首先以安装基准面为草图平面，绘制带三个安装孔的菱形安装底板轮廓，通过拉伸凸台命令生成底板基础实体，安装孔采用完全贯穿的切除拉伸特征制作，孔位分布适配常规墙面膨胀螺栓安装间距，保证安装后的受力均匀性。底板与前端铰接筒之间设置了三角形加强筋结构，筋板分别与底板正面、铰接筒外壁做相切过渡处理，既避免了应力集中问题，也提升了整体结构的抗弯折性能，建模时筋板特征采用两侧对称拉伸生成，厚度参数经过受力模拟校验，可满足常规支撑载荷下的强度要求。前端铰接筒为同轴双层凸缘结构，上下两端的凸缘直径大于筒身直径，可在铰接配合时起到轴向限位作用，筒体内孔为光滑圆柱面，适配对应直径的铰接销轴，建模时通过旋转凸台命令一次性生成筒身与凸缘结构，保证了同轴度公差要求。整体模型的材质赋予采用金属哑光钢材材质，表面设置轻微的磨砂质感，渲染阶段采用三点布光方案，主光源从侧上方照射，突出结构的棱边转折与加强筋的立体感，辅助光源补充暗部细节，避免安装底板背面出现死黑区域，背景选用深青灰色纯色背景，让浅金属色的支架主体更加突出，阴影采用软阴影模式，投射角度与主光源匹配，还原真实的光影效果。设计过程中充分考虑了实际使用场景的安装需求，底板的安装孔做了轻微的倒角处理，既去除了加工毛刺，也方便安装时螺栓的导入，铰接筒的端面与筒身交接处做了小圆角过渡，提升了构件的工艺性，整体结构无冗余特征，所有壁厚均匀，适合采用铣削加工或者铸造工艺进行生产，各部分尺寸参数可根据实际承载需求进行参数化调整，具备良好的设计通用性。
