同轴式双支撑传动连接组件结构设计

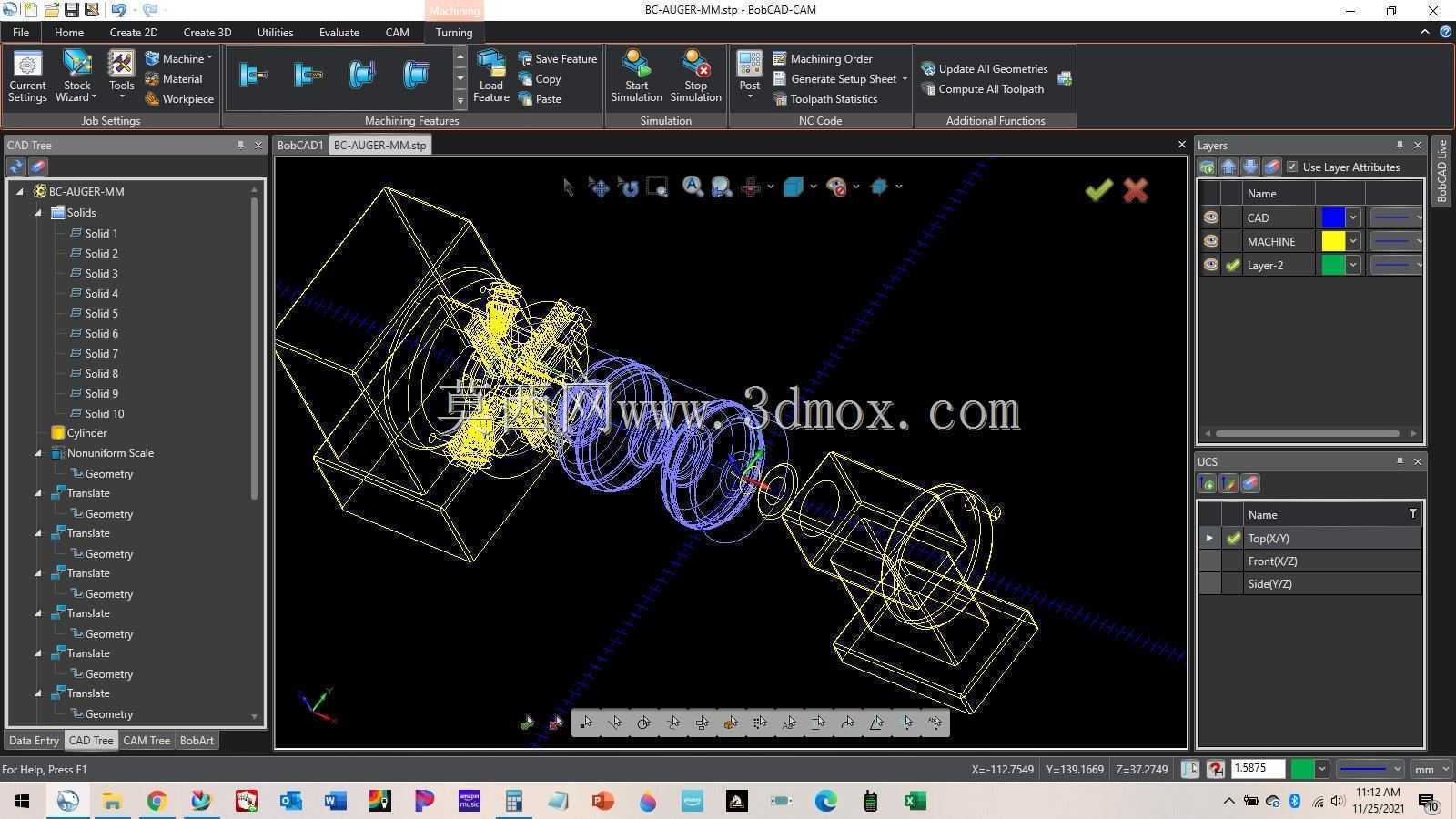

　　这套传动连接组件主要面向中低载荷的回转动力传递场景，常见于小型物料输送辊道、轻工包装线的动力接驳工位，也可适配小型实验设备的扭矩传递单元，核心作用是在两段同轴布置的轴系间完成稳定扭矩传输，同时通过两端的支撑结构抵消轴系运转产生的径向跳动，避免传动过程中出现偏载磨损。从结构布局来看，组件采用对称式双支撑设计，两端的带座支撑结构直接承担轴系的径向载荷，支撑座底部设置了平整的安装基面，基面上预留的安装孔位可直接适配常用的型材安装面或设备台面，安装时不需要额外加工转接板，能有效缩短现场装配的调整周期。中间的传动段采用嵌套式的轴套配合结构，配合面预留了合理的公差间隙，既可以补偿两段轴系安装时的微小同轴度误差，

　　也能在设备出现过载时通过配合面的微量滑移保护后端的动力部件，避免硬连接状态下的轴系扭断风险。设计过程中优先考虑了装配的便捷性，所有回转部件的装配路径都沿轴向布置，不需要从径向进行复杂的嵌装操作，日常维护时只需要拆除两端支撑座的固定螺栓，就能将整个传动段整体抽出，不需要拆解周边的其他设备部件。支撑座的外形采用了带加强筋的箱式结构，在保证整体刚性的前提下尽可能压缩了非受力区域的材料厚度，整体重量比同载荷等级的一体式铸钢支撑座降低近三成，同时支撑座与轴系配合的轴承位预留了标准的密封件安装槽，可以适配接触式橡胶密封圈，在多粉尘的生产车间场景下能有效阻挡外界杂质进入轴承滚道，延长部件的维护周期。传动段的轴套部分采用了阶梯式的直径设计，

　　不同直径段分别对应扭矩传递、轴向定位、密封配合的功能，各段之间的过渡位置都设置了圆角卸荷结构，避免轴系在交变载荷作用下出现应力集中导致的断裂问题。整个组件的安装边界控制得十分紧凑，轴向总长度适配常规的窄幅输送线工位间距，径向最大尺寸不超过支撑座的安装基面宽度，不会和周边的设备护板、管线支架产生空间干涉，在设备改造升级的场景下，也可以直接替换原有同规格的老旧传动连接部件，不需要重新调整周边的设备布局。
