适配UV-5R对讲机的车载安装固定支架

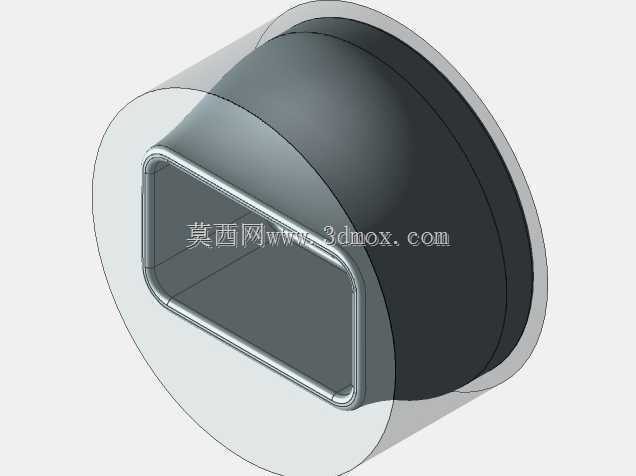

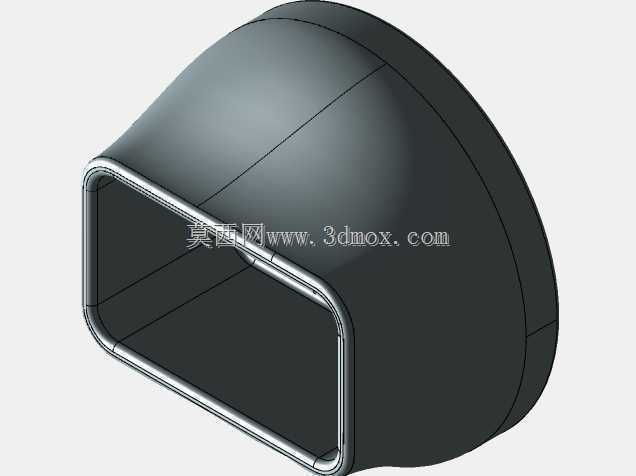

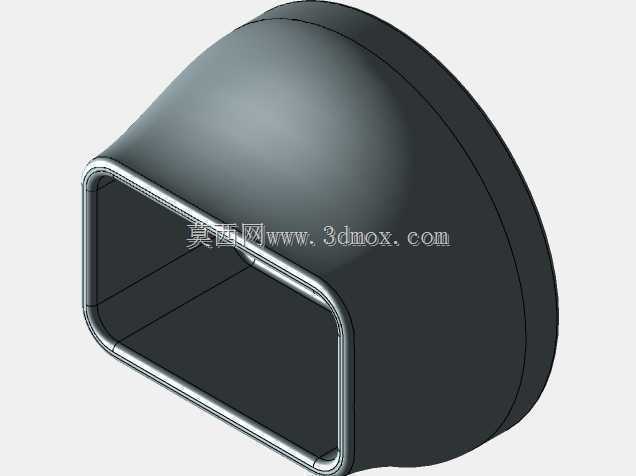

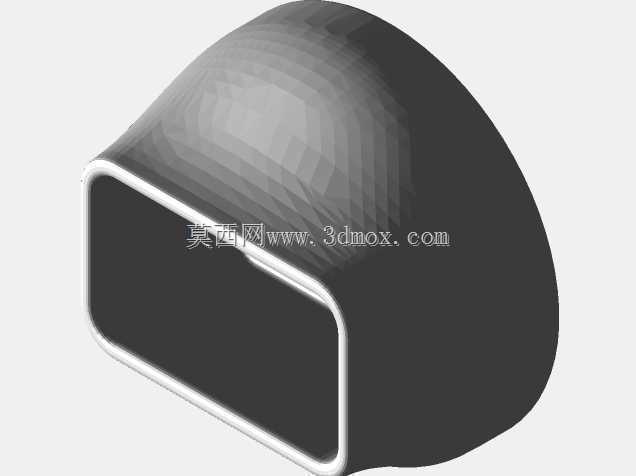

　　这款支架的设计初衷，是解决户外越野、业余无线电通联场景下，手持UV-5R对讲机在车内无固定放置位、易滑落磕碰、取用不便的实际痛点，很多HAM在自驾通联时，要么把手台扔在副驾座椅上，急刹时容易滑到脚垫下影响取用，要么夹在空调出风口，颠簸路段容易脱落，还会遮挡出风口风向调节，这款结构就是针对这些实际使用中的问题做的针对性设计。整体采用嵌入式承托结构，底座部分做了环形限位凸台，适配常见的车载杯架安装尺寸，直径控制在2.04英寸左右，刚好能嵌入多数家用车、越野车的前排杯架槽内，不需要额外打孔或者粘贴胶座，不会破坏车内内饰，拆装也很方便，换车使用的时候直接取出来放到新的杯架里就能用。承托槽的轮廓完全贴合UV-5R对讲机的背部弧度，做了0.

　　8mm的让位间隙，不会因为长期卡持磨花手台的外壳漆面，槽壁做了1.2mm的均匀壁厚，兼顾结构强度和轻量化，日常颠簸路段的晃动不会出现松旷异响，取放手台的时候也不需要太大力气，单手就能完成操作。设计时特意考虑了手台外接天线、充电线的走线空间，在承托槽的侧方预留了走线缺口，手台放在支架上的时候，外接馈线、充电线可以顺着缺口引出，不会被槽壁压住导致线材弯折破损，也不会因为线材顶住手台导致放不到位。底座的底部做了浅格纹的防滑纹理，和杯架底部接触的时候能增加摩擦力，即使车辆经过颠簸路面、急加速急减速，支架也不会在杯架里打转或者窜动。整个结构没有多余的装饰性特征，所有曲面都是为了贴合手台外形、适配安装边界做的功能性设计，

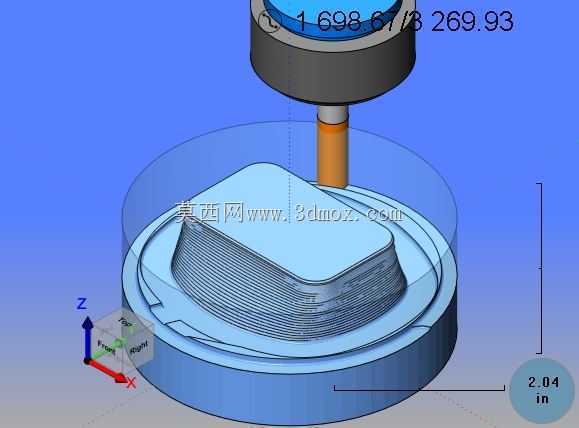

　　建模时先通过逆向扫描获取UV-5R的实际外形尺寸，再结合通用车载杯架的尺寸范围做匹配调整，避免出现尺寸偏差导致装不上或者卡不住的问题，承托部分的高度做了反复验证，刚好卡在手台的电池仓中部位置，既不会因为太矮导致手台倾斜歪倒，也不会因为太高挡住手台的扬声器、按键和显示屏，不影响日常操作手台的频率调节、音量旋钮操作，也不会遮挡信号指示灯。考虑到不同用户的使用习惯，支架的承托角度做了5度的后仰倾斜，手台放上去之后屏幕刚好朝向驾驶员的视线方向，开车的时候扫一眼就能看到频率、信号强度信息，不需要特意低头调整角度，减少驾驶过程中的视线偏移，提升行车通联的安全性。
