带安装基座的柱式定位调节组件结构

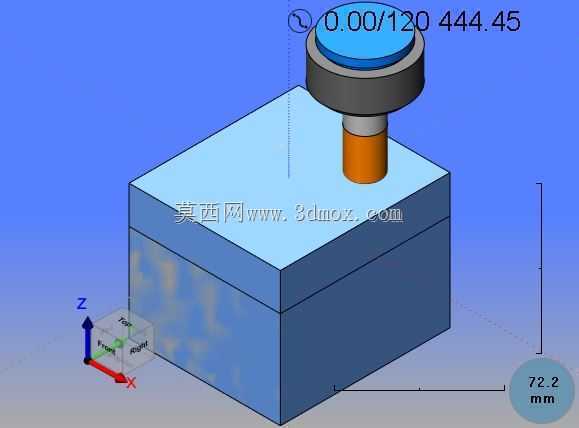

　　这类柱式定位调节组件常被应用在工装夹具定位、小型检测设备工位调整、非标自动化线的工件承托环节，在小行程高精度的位置补偿场景里适配性极强。从结构布局来看，底部的方形基座承担整体安装固定的作用，基座采用规整的立方体结构，安装面平面度公差可控制在IT7级范围内，能够直接通过侧边压块或者底部螺栓锁紧在设备台面上，不需要额外加工复杂的安装沉槽，适配多数通用设备的T型槽台面、光学平板安装需求。基座上方的柱体分为三段式结构，最下方的橙色柱段为导向支撑段，与基座中心的安装孔采用H7/h6的间隙配合，既保证柱体上下滑动时的同轴度，又不会出现卡滞问题；中间的深色环形段为锁紧限位结构，当柱体调整到目标高度后，可通过该段的径向锁紧结构固定柱体位置，

　　避免受负载后出现滑移；顶部的蓝色圆盘为工作面，表面做了防滑处理，可直接承托工件底部，也可根据实际需求加装真空吸盘、定位销等末端执行件。从尺寸边界来看，基座的单边长度为72.2mm，整体安装占用的台面空间较小，不会对周边其他工位的布局造成干涉，柱体的总调节行程可覆盖0到120mm的范围，能够满足多数小型工件的高度差补偿需求。设计过程中优先考虑了拆装便捷性，所有配合段均采用圆柱面配合，没有复杂的异形曲面，加工时仅需普通车床、铣床即可完成全部零件的加工，不需要定制特殊刀具，后期维护更换零件时也能快速完成拆装。在实际使用场景中，这类组件可成组使用，比如在钣金件焊接工装中，四个同规格的组件布置在工件四角，通过分别调整每个组件的高度，

　　适配不同曲面造型的钣金件承托需求，避免工件装夹时出现变形；也可单独作为检测工位的定位基准，在三坐标检测工件时，通过调整组件高度将工件调整到水平状态，减少检测前的找正时间。结构上没有设置多余的冗余部件，所有受力部位均做了圆角过渡处理，避免应力集中导致的零件断裂，柱体与基座的配合面预留了润滑脂加注槽，长期使用时可定期加注润滑脂降低磨损，延长组件的整体使用寿命。
