注塑模具上下合模分型结构组件

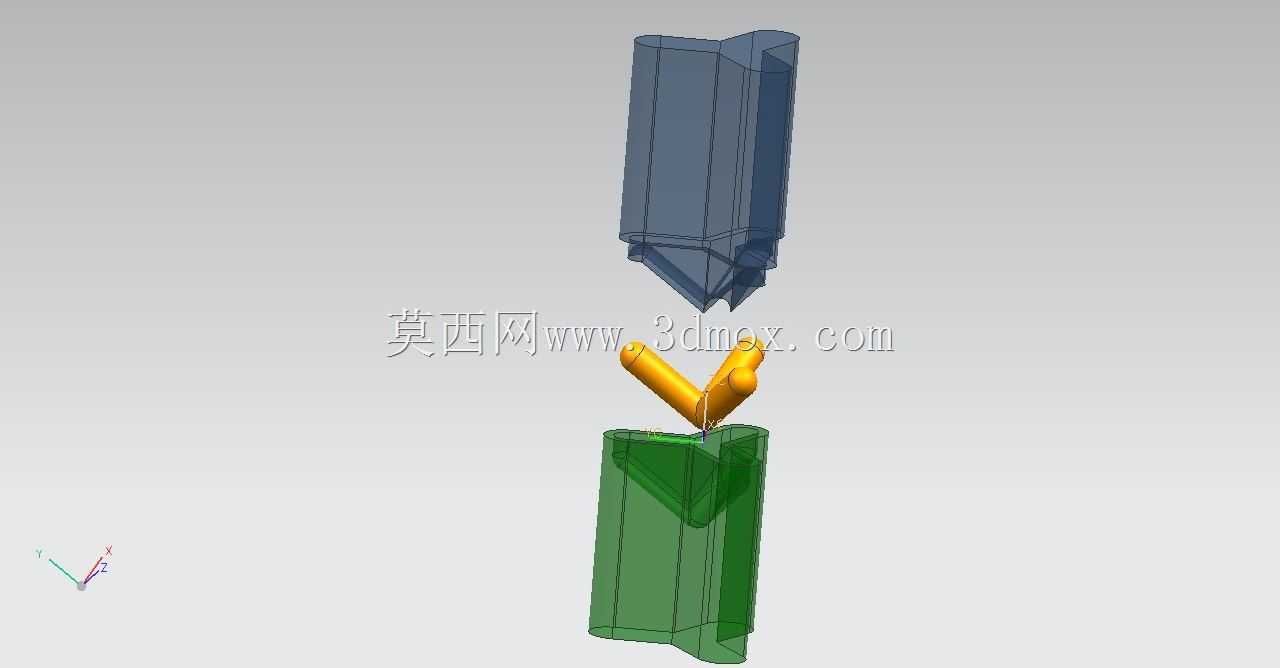

　　这套分型结构组件主要应用于小型精密注塑件的量产成型环节，在日常的注塑生产场景中，分型线的设计合理性直接决定了产品飞边控制、脱模顺畅度以及后续外观修整的工作量。从结构设计逻辑来看，上下模腔的贴合面采用了斜向定位的分型走向，没有选择平直分模的常规方案，主要是为了适配产品侧壁带倒扣特征的成型需求，避免侧向抽芯结构带来的模具体积冗余，同时也能减少合模过程中错位的概率。上下模的导向定位依靠分型面周边的贴合止口实现，合模时的对中精度可以控制在0.02mm以内，能够满足普通ABS、PP类通用塑料件的成型公差要求。在实际安装适配层面，这套分型组件的模胚边界可以适配标准1515规格的模架，上下模的开模行程预留了120mm的安全距离，

　　能够保证产品成型后顶出过程不会与型腔发生剐蹭。设计过程中特意将浇口位置设置在黄色流道对应的分型面交汇处，熔体进入型腔后可以顺着模腔的斜向结构均匀填充，避免出现困气、缺胶的成型缺陷，同时流道的凝料可以在开模时随产品一同带出，不需要额外设置流道顶出结构，简化了模具的整体加工工序。从功能特性来看，这套分型结构的封胶面宽度预留了8mm的密封余量，即使在长期生产出现轻微磨损的情况下，也不会轻易出现披锋溢出的问题，减少了生产过程中模具维护的频次。分型线的走向完全贴合产品的外观棱线，后续产品去除浇口凝料后，分型痕迹可以隐藏在产品的结构棱边位置，不需要额外做大量的抛光修整工作，能够有效降低后工序的人工成本。在结构强度校核层面，上下模型腔的壁厚预留了足够的刚性余量，注塑过程中承受120MPa的注射压力时，模腔变形量可以控制在0.01mm以内，不会出现模腔胀开导致的产品尺寸超差问题。
