手动杠杆式针刀裁切工装结构设计

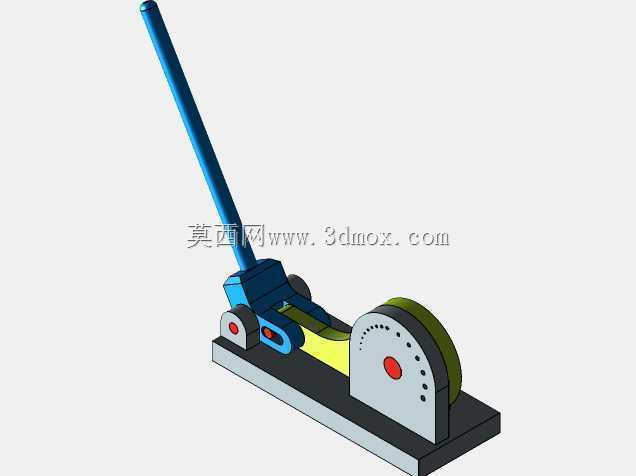

　　这款手动杠杆式针刀裁切结构，主要面向小批量五金线材、薄金属片的定长切断作业场景，常见于五金修配工位、教学实训车间、小型五金加工门店的零散加工环节，无需外接动力源，依靠人力驱动即可完成裁切动作，适配没有集中供气供电的零散作业场景。整体结构采用卧式底板安装形式，底板为平直矩形钢板结构，安装时可通过螺栓直接固定在常规工作台面上，安装边界预留足够的操作空间，操作侧预留不小于200mm的手部活动空间，避免操作时与周边工装产生干涉。设备核心的施力结构采用长杠杆压杆设计，压杆表面做防滑滚花处理，操作时单手下压即可获得足够的裁切力，杠杆支点位置做了加厚衬套处理，减少长期使用带来的铰接磨损，延长工装的整体使用寿命。裁切工位设置了可调式定位挡板，

　　挡板上带有刻度标识，可根据加工需求快速调整裁切长度，定位挡板通过锁紧螺栓固定在导向槽内，调整时无需额外工具，手动拧松即可滑动定位，适配不同长度规格的工件裁切需求。刀座部分采用分体式装配结构，动刀与定刀之间的间隙可通过侧边的调节螺钉微调，保证裁切不同厚度工件时都能获得整齐的切口，避免出现毛边、连料的问题。设备的复位结构采用内置扭簧设计，压杆下压完成裁切后，扭簧可自动带动压杆复位到初始位置，无需手动抬杆，提升连续作业的操作效率。铰接转动部位均采用销轴加润滑孔的设计，日常维护时可直接通过润滑孔加注润滑脂，减少转动阻尼，避免长期使用出现卡滞问题。整体结构没有复杂的传动组件，所有零部件均为常规机加工件，加工难度低，后期维护更换配件成本低廉，适合小规模加工场景的日常使用。刀头部分做了淬火硬化处理，硬度满足常规薄金属、线材的裁切需求，正常使用情况下刀头寿命可满足万次以上的裁切作业，刀头磨损后可单独拆卸更换，无需更换整个工装主体。
