线切割加工气阻结构三维设计

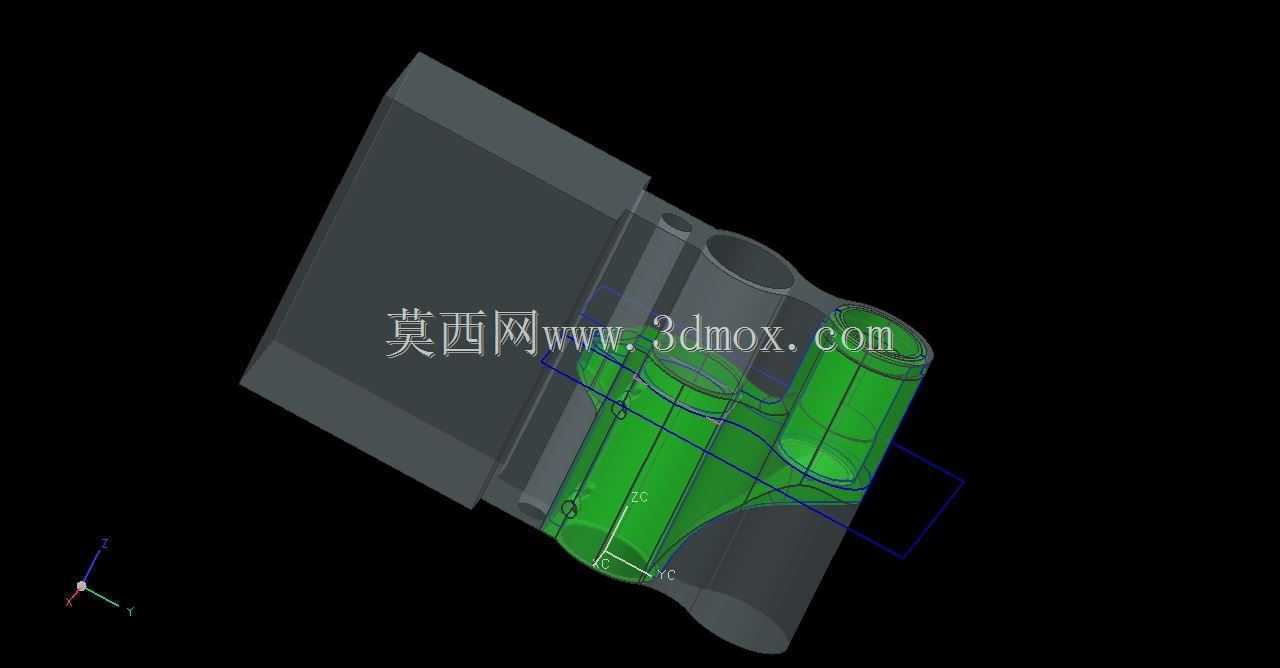

　　在气动控制回路的搭建场景里，气阻是调整气路阻尼、匹配气流流量的核心基础元件，常被集成在气动阀组、小型气动执行机构的供气管路中，用来延缓气压变化速率、避免执行元件出现冲击动作，也可配合气容构成延时回路，实现设备动作的时序匹配。这款气阻的结构设计充分适配线切割加工工艺，主体采用块式集成结构，没有复杂的曲面倒扣特征，所有内部流道与外形轮廓都可通过快走丝或中走丝线切割设备一次装夹完成加工，能有效减少多工序装夹带来的形位公差，降低小批量加工的成本与周期。从结构细节来看，该气阻的进气与接气接口采用同轴阶梯孔设计，接口端面预留了密封槽安装位，可适配常规O型圈进行端面密封，避免气路工作时出现泄漏；内部的阻尼流道采用折线变径结构，

　　通过不同截面的流道转折实现气流阻尼的精准控制，相比传统小孔式气阻，这种折线流道不容易被气源中的微小杂质堵塞，日常维护的频次更低。设计过程中优先考虑了安装边界的适配性，主体外形为规整的矩形块，三个相邻面都预留了标准安装孔位，既可以单独通过螺钉固定在安装基板上，也可以直接嵌入集成式阀岛的预留槽位，不需要额外设计转接安装板，能大幅压缩气动回路的整体安装空间。流道的转折处做了微小的圆角过渡，避免线切割加工时出现锐角塌边，同时也能减少气流在转折处的涡流损耗，让气阻的阻尼特性更稳定，在0.1-0.8MPa的常规气动工作压力区间内，流量特性的线性度表现更好。在建模阶段就同步校验了线切割的加工路径，所有内部流道的穿丝孔位置都设置在非密封面上，

　　加工完成后只需要对穿丝孔进行简单封堵即可，不会影响整体的密封性能；外形的非配合面保留了线切割的原始加工纹理，配合面则预留了0.02mm的研磨余量，满足装配时的平面度与粗糙度要求。这类块式结构的气阻相比管式气阻，抗振动性能更强，在有持续振动的自动化设备气路中使用时，不会出现管路松动、阻尼参数偏移的问题，适合用在频繁启停的气动送料机构、小型气动夹紧工位的回路设计中，结构工程师在选型时可直接根据回路所需的阻尼参数，调整内部流道的截面尺寸与转折次数，快速衍生出不同阻尼规格的同系列产品，缩短非标气动元件的设计周期。
