多层渐变椭球内嵌长杆结构设计

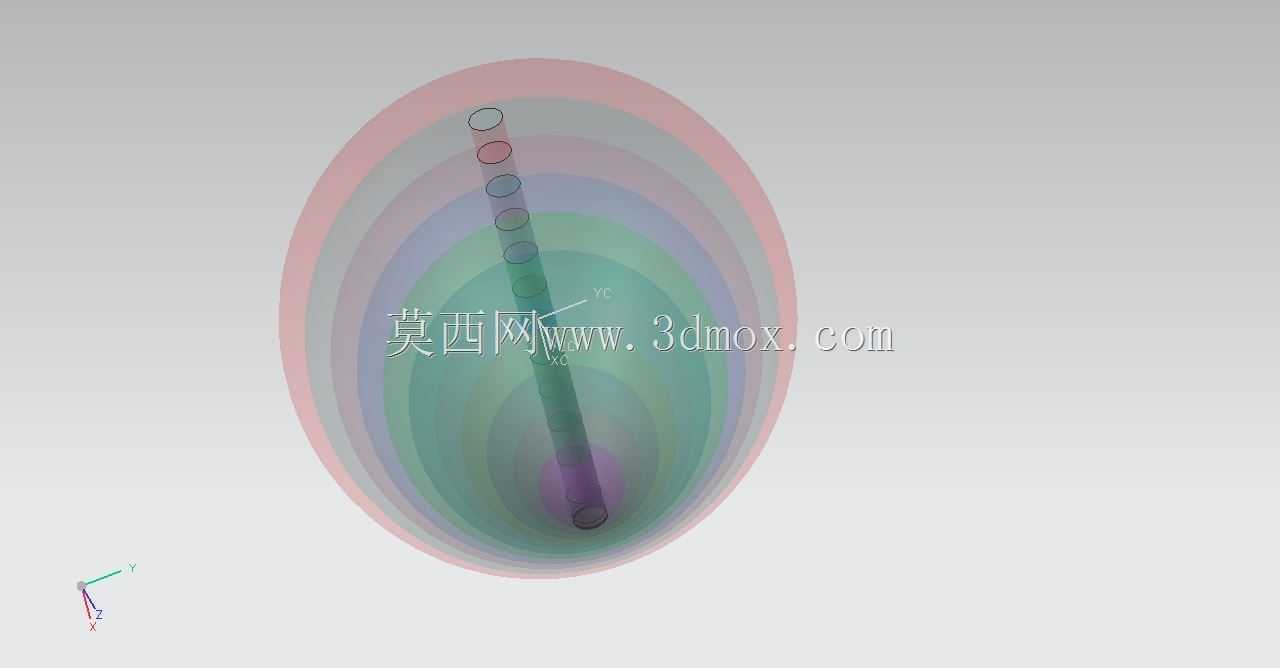

　　该结构的设计初衷是适配流体介质匀化处理场景，在小型实验级混合设备的腔体内部，这类带中心长杆的多层椭球结构能够引导介质沿曲面形成稳定的层流扰动，避免局部介质滞留导致的混合不均问题。从结构布局来看，中心长杆贯穿所有椭球层的几何中心，各层椭球沿长杆轴向按固定间距排布，椭球的长短轴比例从靠近杆端的位置向另一端逐步渐变，外层椭球的长轴尺寸比内层大出近一倍，形成类似梯度扩散的轮廓形态，这种排布方式能够让流经结构的介质在不同层级曲面处产生流速差，无需额外加装搅拌叶片就能实现多梯度的流场拆分。设计过程中优先考虑了安装边界的适配性，整个结构的最大外轮廓由最外层椭球决定，安装时仅需固定中心长杆的两端即可完成定位，长杆两端预留的光轴段直径略小于杆身主体，

　　能够直接卡入设备腔体两端的定位孔中，不需要额外设计复杂的连接法兰，大幅降低了腔体的加工精度要求。从功能特性上看，各层椭球采用薄壁结构设计，曲面过渡处全部做了圆角处理，没有尖锐的棱角，既能够减少介质流经时的阻力损耗，也能避免长期使用过程中棱角处出现介质结垢的问题。在实际工况适配中，这种结构可以直接替换原有混合腔体内部的静态搅拌芯，不需要改动原有设备的外部壳体尺寸，中心长杆的同轴度公差控制在0.02mm以内，保证高速通流时结构不会出现偏心振动。层与层之间的椭球没有采用刚性焊接固定，而是通过长杆上的环形定位槽实现限位，后期维护时可以单独更换磨损的某一层椭球，不需要整体报废整个构件，能够有效降低设备的运维成本。针对不同粘度的介质场景，

　　还可以通过调整椭球的层间距、长短轴比例来改变流场的扰动强度，比如处理高粘度流体时适当缩小层间距，增加曲面的导流频次，处理低粘度流体时加大层间距，降低通流阻力。整个结构的曲面建模全部采用连续曲率过渡，不存在曲面突变的位置，后续如果需要做流场仿真分析，可以直接导入网格划分软件，不需要额外修复几何破面，能够大幅缩短前期仿真验证的周期。
