多轴曲面异形结构工艺验证试件

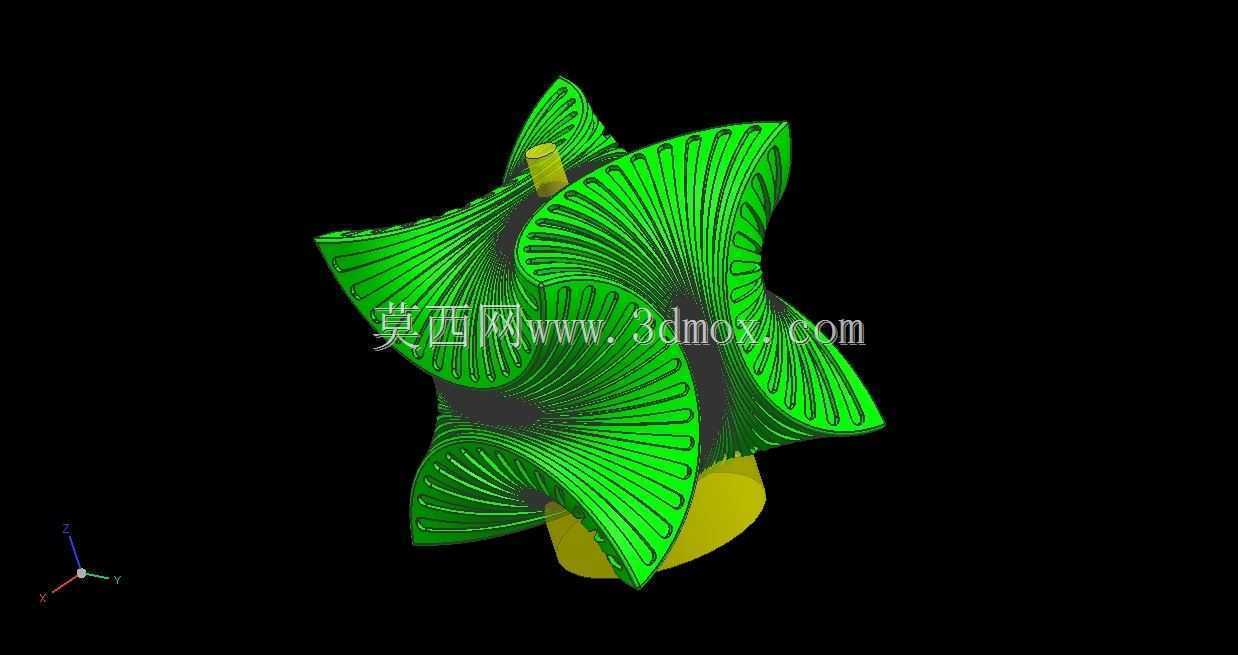

　　这类多轴联动加工验证试件，主要用于五轴加工中心的动态精度校验、多轴后处理逻辑验证以及复杂曲面切削工艺参数调试场景，在高端数控设备交付验收、车间多轴设备日常精度校准、复杂曲面加工工艺预演环节有极高的实用价值。不同于常规的标准检测试块，该试件采用多组连续扭转的放射状曲面结构，相邻曲面间平滑过渡无尖锐棱角，曲面表面排布有等距的微型凹槽结构，凹槽设计直径为0.01，可直观反馈多轴加工过程中刀具摆角精度、轴系联动跟随误差以及小直径刀具切削时的让刀量偏差。从结构设计逻辑来看，试件上下两端设置有同轴的圆柱装夹基准，可直接适配通用三爪卡盘的装夹范围，无需定制专用夹具即可完成装夹定位，装夹基准与曲面加工区域的同轴度公差控制在0.005以内，

　　避免装夹偏差干扰加工精度检测结果。放射状曲面的扭转角度覆盖了五轴设备A/C轴或B/C轴的常用摆角区间，在一次装夹完成全部曲面加工的过程中，可完整覆盖多轴联动时的所有轴系运动组合，有效检测旋转轴反向间隙、直线轴与旋转轴联动插补的跟随误差。试件整体轮廓尺寸控制在100mm立方区间内，加工材料可选用6061铝合金或易切削钢，单次试切加工时长控制在2小时以内，适合车间日常精度抽检使用，无需占用设备过长生产时间。表面的微型凹槽结构除了检测小刀具加工能力外，还可用于验证多轴加工时的刀轴矢量平滑过渡效果，若后处理存在刀轴突变、进给速度匹配不当的问题，凹槽位置会出现明显的接刀痕、过切或欠切缺陷，可帮助工艺人员快速定位后处理或CAM编程中的参数问题。

　　在实际生产应用中，这类试件加工完成后，可通过三坐标测量机对曲面轮廓度、凹槽位置度、曲面间过渡圆角的一致性进行检测，量化评估设备当前的加工精度状态，也可用于新入职多轴编程人员的实操考核，通过试件加工质量直观评判编程人员对多轴刀路控制、工艺参数选择的掌握程度。上下端的圆柱基准除装夹功能外，也可作为后续检测的定位基准，实现加工、检测环节的基准统一，减少基准转换带来的测量误差。
