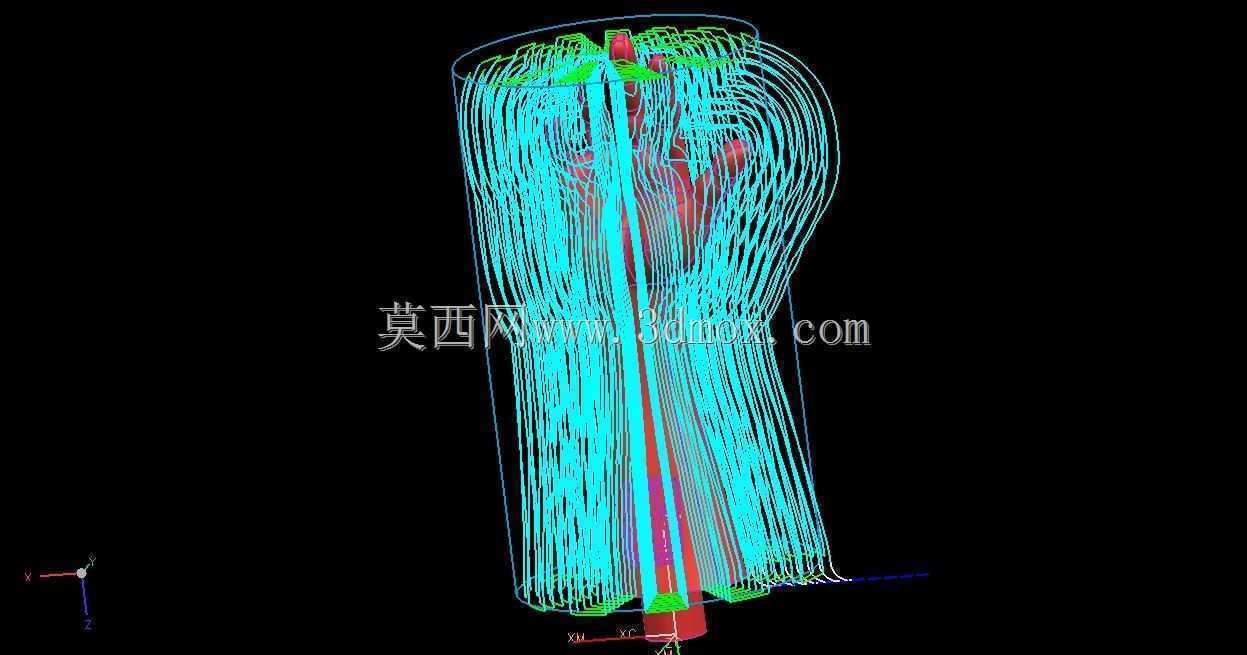

这套刀轨路径针对复杂异形曲面的多轴联动加工场景设计,适配手部仿生轮廓类工件的精加工工序,常见于医用假肢定制、仿生机械手外壳加工、文创类异形雕塑件铣削等实际生产场景。从路径排布逻辑来看,设计阶段优先考虑了曲面法向的连续变化,采用环绕式等距步距走刀,避免了三轴加工中频繁抬刀、接刀痕明显的问题,每一圈切削路径都贴合曲面曲率变化调整刀轴倾角,保证刀具切削刃与加工面的接触角度始终处于合理区间,减少刀具颤振对表面质量的影响。路径在工件竖直段采用了更密集的步距设置,对应仿生轮廓的指部、腕部等曲率变化剧烈的区域,适当加密走刀密度,避免大步距带来的残留高度超标;而在轮廓平缓的掌部区域,适当放宽步距参数,在保证表面粗糙度要求的前提下压缩整体加工时长。
刀轴控制采用了相对于曲面法向前倾固定角度的策略,既规避了刀具零切削速度点接触工件的问题,也能让排屑方向顺着走刀路径向外,减少切屑刮蹭已加工表面的概率。从安装边界来看,这套刀轨适配常规五轴加工中心的工作台行程,工件装夹后总高度不超过机床Z轴安全行程,路径起始点设置在工件上方安全平面,进刀采用圆弧切入方式,避免直接垂直扎刀带来的接刀痕,退刀路径同样沿圆弧方向抬升至安全高度后再快速移动到下一切削区域,减少空行程的同时防止刀具与夹具、工件发生碰撞。路径仿真阶段已经验证了全程无过切、无碰撞风险,走刀过程中主轴负载波动控制在合理区间,不会出现突然的负载激增导致刀具崩损。针对不同加工材料,这套刀轨可以直接调整进给率与主轴转速参数适配,加工铝合金、
工程塑料等易切削材料时可以适当提高进给速度,加工不锈钢、钛合金等难加工材料时可在现有路径基础上叠加分层切削参数,无需重新排布走刀轨迹。路径的进退刀位置统一设置在工件轮廓外侧的非加工区域,所有接刀点都选在曲面曲率变化平缓的位置,进一步弱化接刀痕迹,保证最终加工完成的曲面轮廓顺滑,无需后续大量手工打磨工序。
