多泵并联恒压供水增压泵组结构

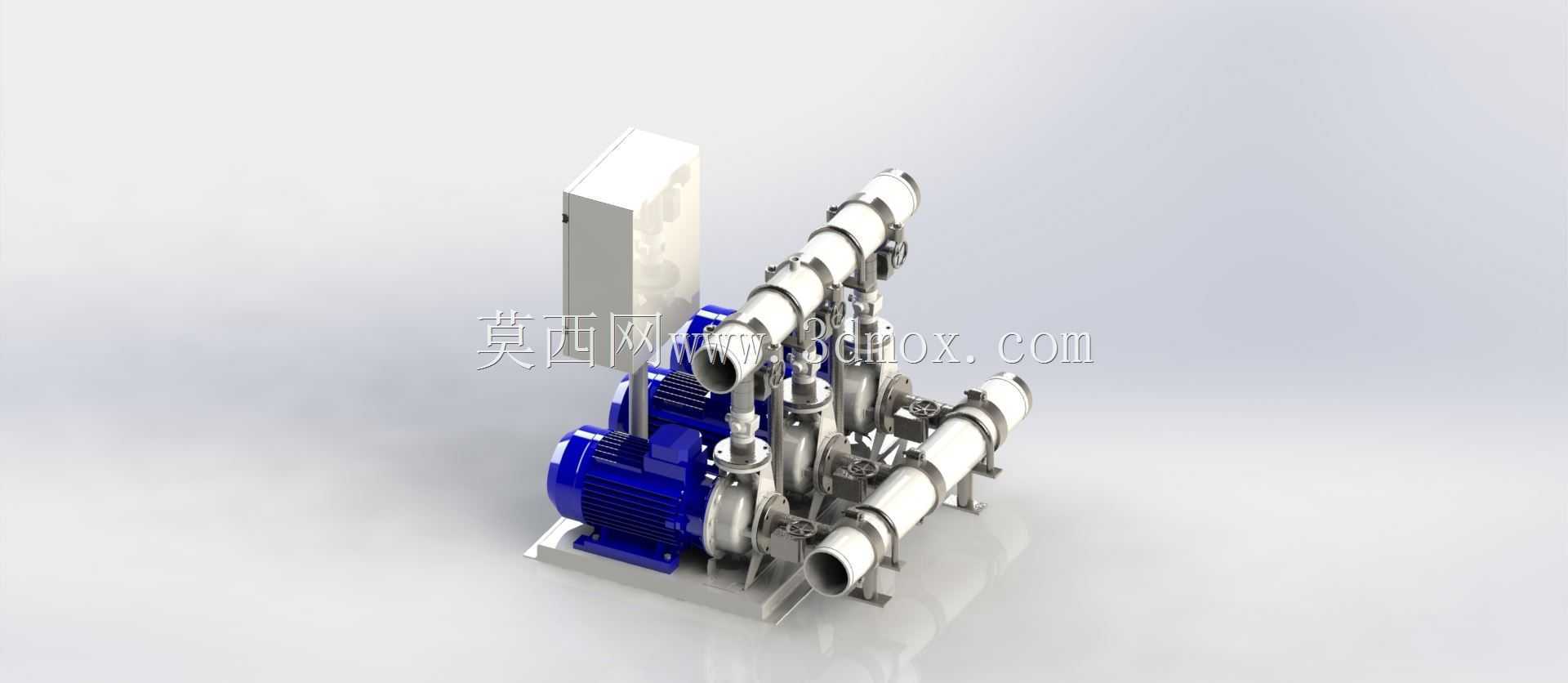

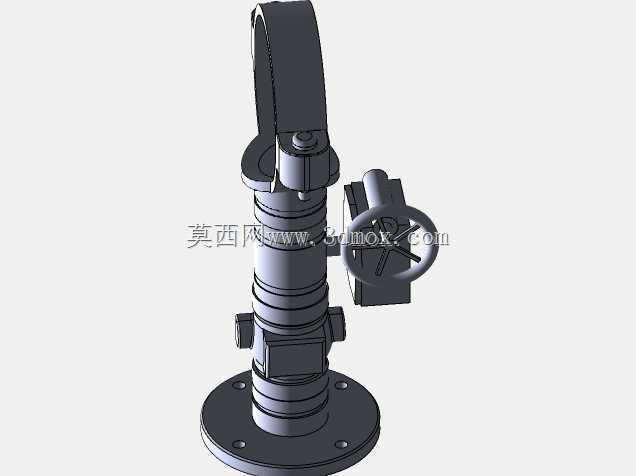

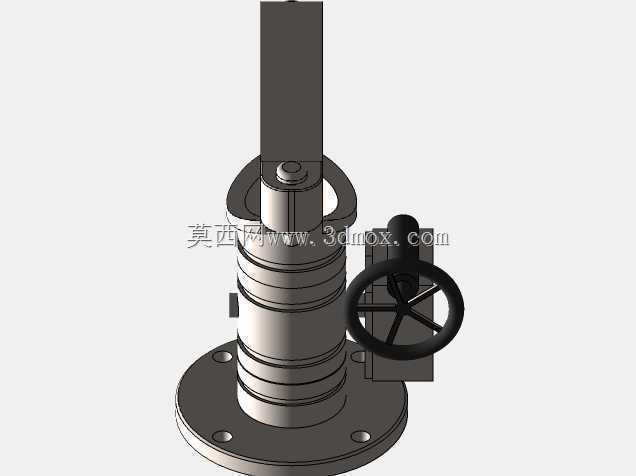

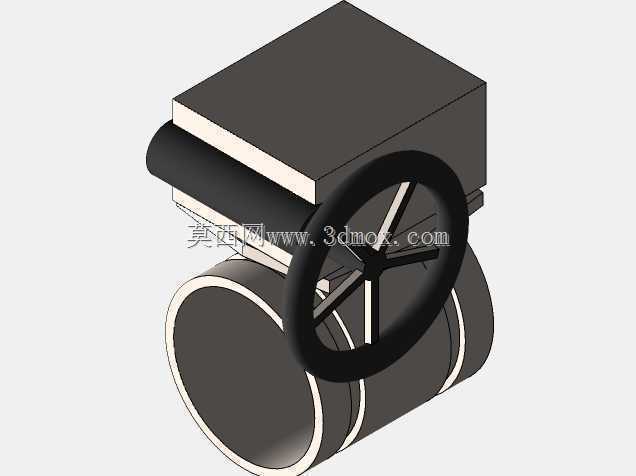

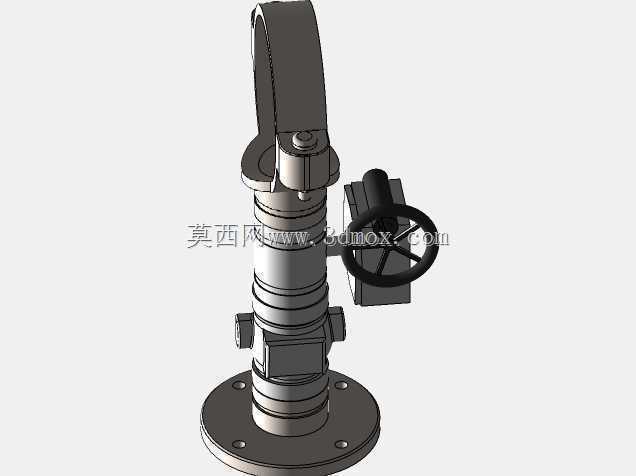

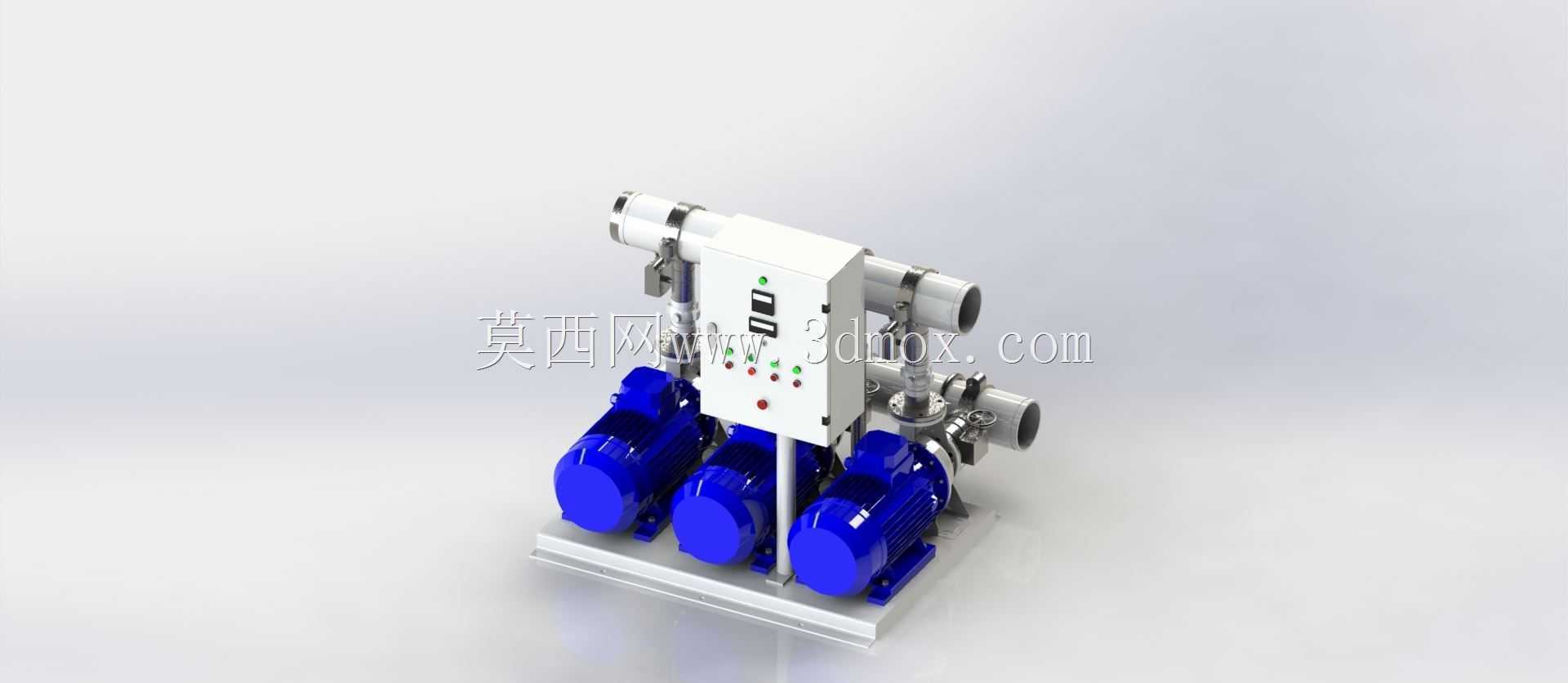

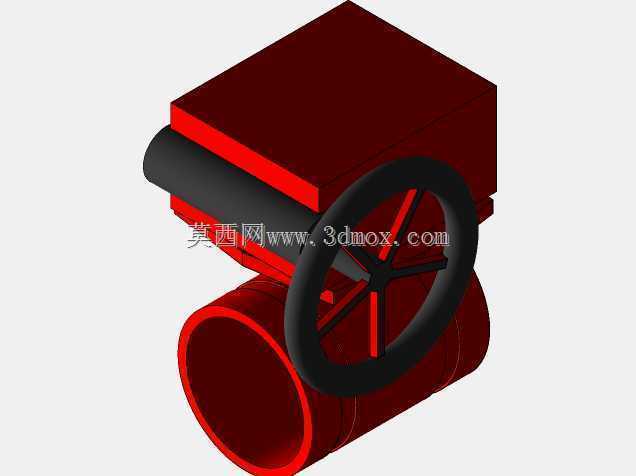

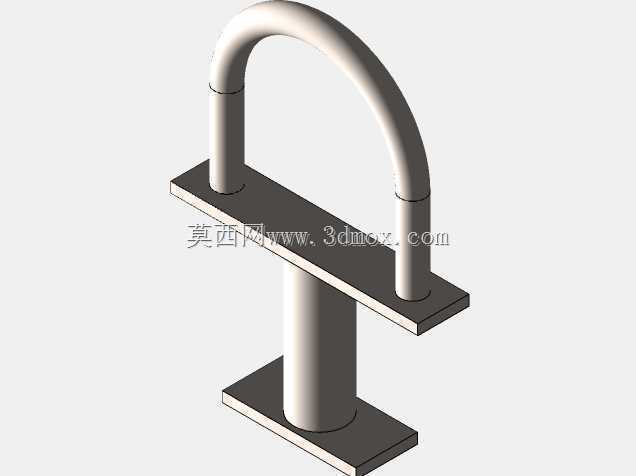

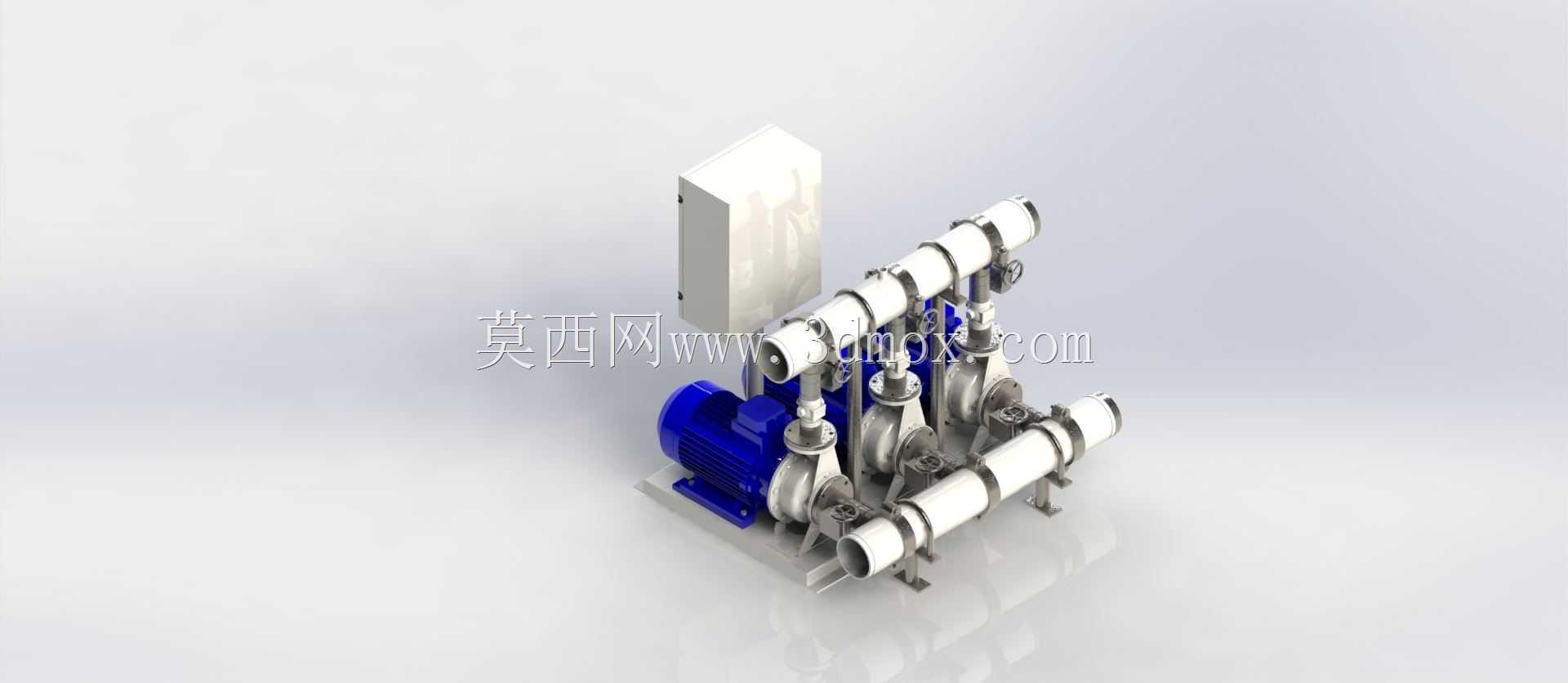

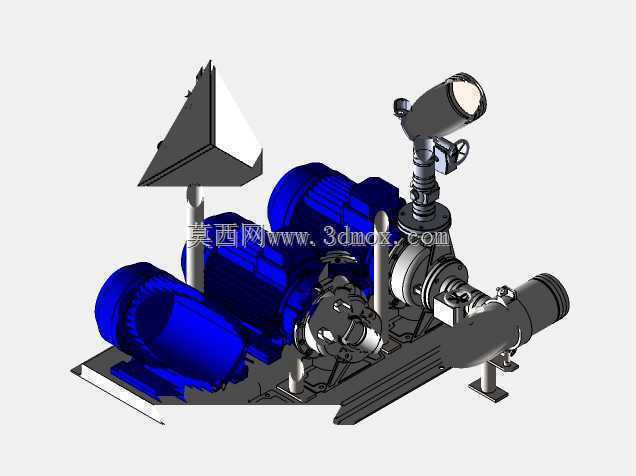

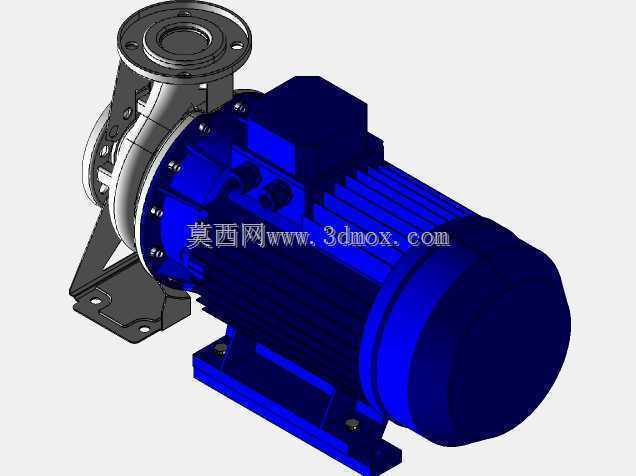

　　这套多泵并联的流体输送单元，核心采用卧式离心泵作为动力核心，搭配同规格的进出水汇流管路、独立控制阀组与配套电控柜体，主要面向民用建筑二次供水、工业循环水增压、生产工艺恒压供水等场景使用。从结构布局来看，设计阶段优先考虑了现场安装的运维便利性，泵体沿汇流管轴向等距排布，每台泵的进出口都预留了独立的检修截断空间，单台泵故障时可单独关闭对应阀门完成拆换，无需关停整套供水系统，大幅降低运维停机对整体供水链路的影响。泵组的进出水汇流管采用等径通长设计，沿泵组排布方向延伸，每台泵的进出口通过弯头与支管对接汇流主管，管路支架采用落地式支撑结构，直接固定在设备共用底座上，避免管路重量直接作用在泵体法兰处，长期运行下可减少法兰密封面的渗漏风险。

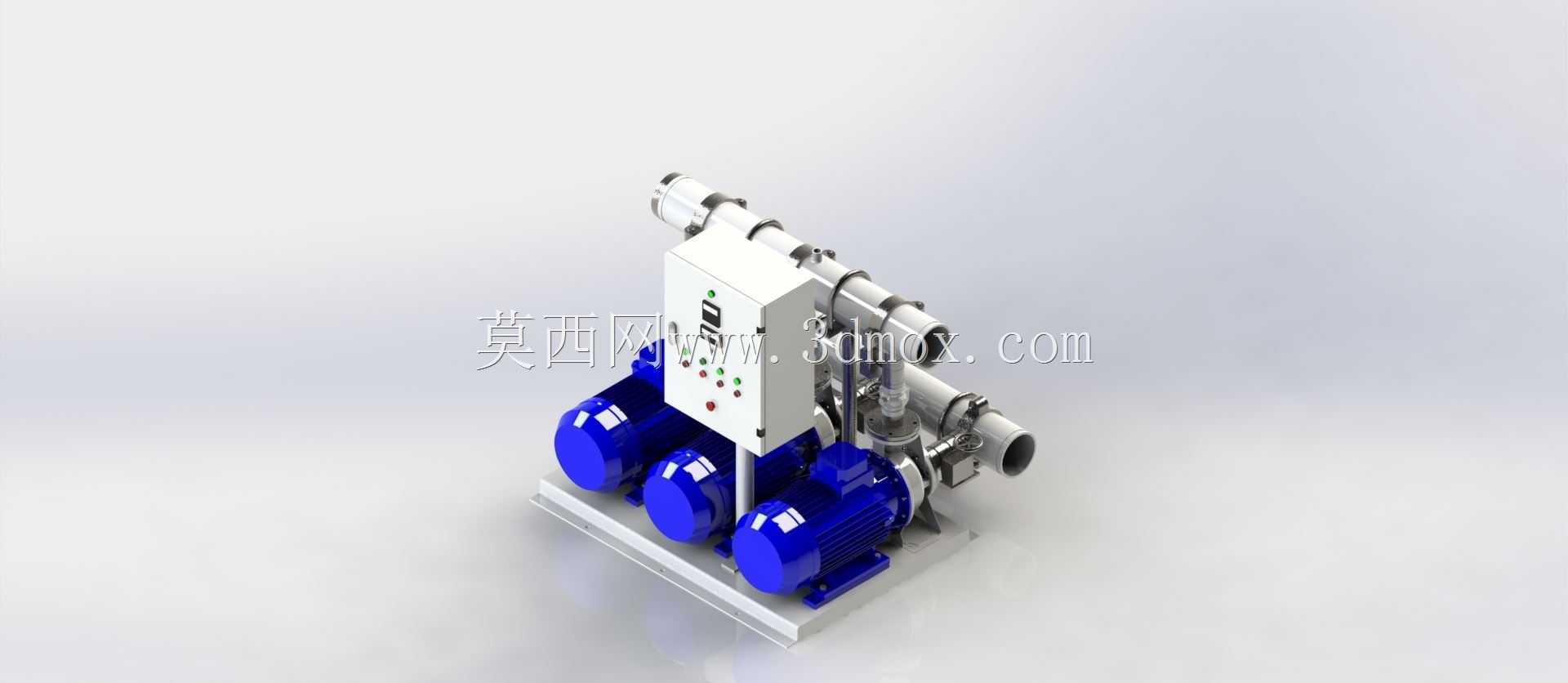

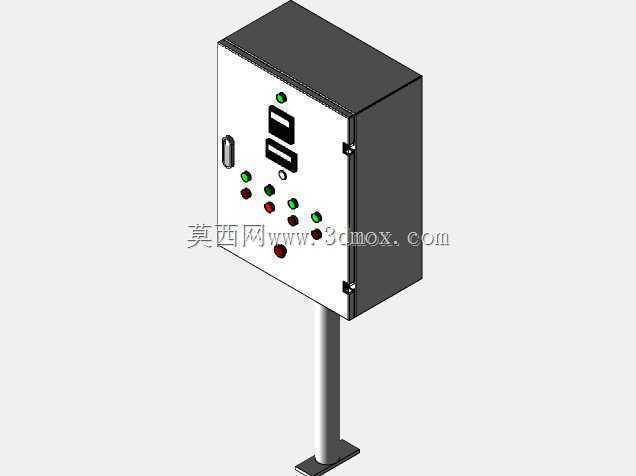

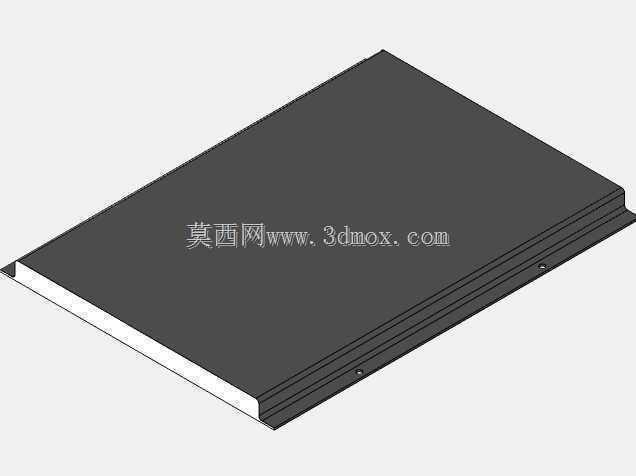

　　配套的电控柜体布置在泵组侧方的底座延伸段，柜体与泵组动力端预留足够的接线与散热空间，柜内可搭载变频控制模块，根据管网压力变化自动调整投入运行的泵组数量与单泵转速，实现恒压供水的同时降低运行能耗。从安装边界来看，整套泵组采用一体化共用底座设计，底座预留了对应地脚螺栓的安装孔位，现场安装时只需完成基础找平、对接进出水主管法兰、连接动力线缆即可完成部署，无需现场单独拼装泵体与管路，大幅缩短现场施工周期。设计过程中对每台泵的吸入管路做了顺直处理，避免出现急弯或者变径导致的流道紊流，减少泵入口的气蚀风险，延长叶轮与密封件的使用寿命。汇流管的末端预留了排污与排气接口，设备初次投运时可通过排气阀排尽管路内的空气，避免气堵导致的泵组空转，

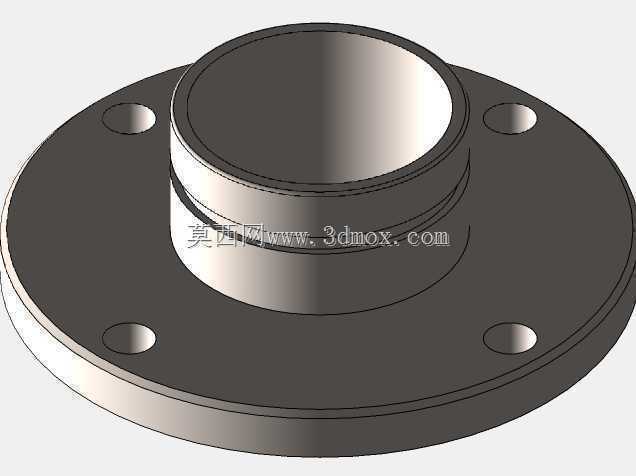

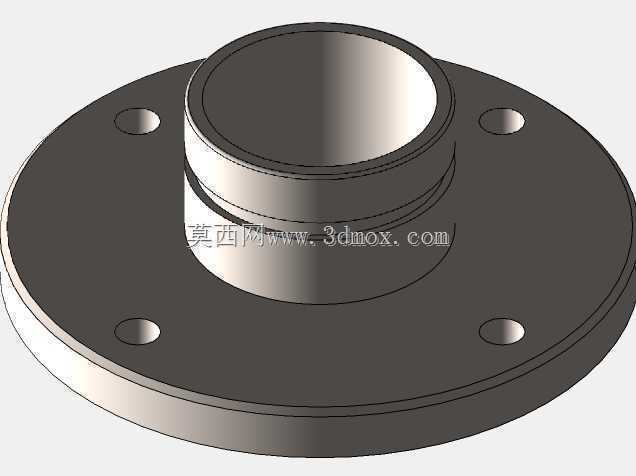

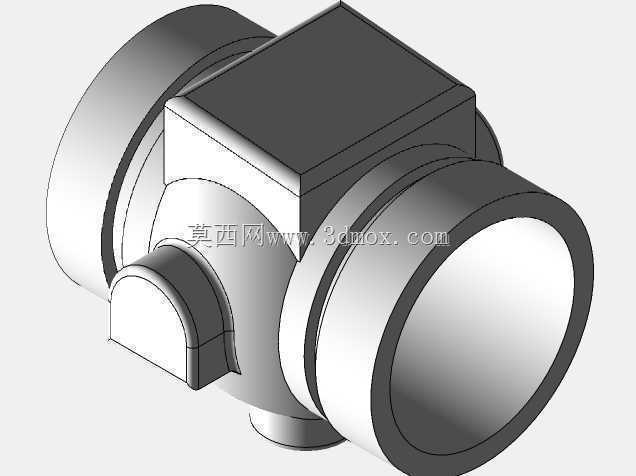

　　运维阶段可通过排污口排空管路内的存水，方便冬季防冻或者长期停机维护。每台泵的出口位置都预留了仪表安装接口，可按需加装压力传感器、止回阀与软接头，既可以实时监测单泵的运行压力，也能通过软接头吸收泵运行时产生的振动，避免振动沿管路传递到建筑管网或者后续工艺设备。整套结构的重心经过校核，底座的配重分布均匀，吊装运输时无需额外做配重调整，泵体与管路的连接法兰采用统一标准规格，方便后续备件更换时的通用性匹配，不同功率段的同类型泵组可直接沿用这套排布逻辑，仅需调整汇流管通径与底座长度即可适配不同流量需求的供水场景。
