940NM红外光学传感元件结构设计

　　这款940NM波段的红外光学传感元件，在消费电子、工业近距检测场景中应用十分广泛，小到智能设备的屏幕熄屏感应、手持设备的接近触发，大到自动化产线的物料到位检测、低速设备的障碍物识别，都能见到同规格元件的身影。做这款结构设计的时候，首先要兼顾光学发射接收端的光路无遮挡要求，封装外壳的透明区域必须严格对准内部晶元的有效感应区间，不能出现注塑披锋、壳体错位遮挡光路的问题，不然会直接导致感应距离衰减、角度偏移的故障。从安装边界来看，直插式的双引脚设计适配常规PCB板的通孔焊接工艺，引脚间距严格匹配通用2.54mm网格的焊盘孔位，引脚长度预留了波峰焊后的剪脚余量，不需要后期额外修整引脚长度就能适配多数板卡的安装空间。

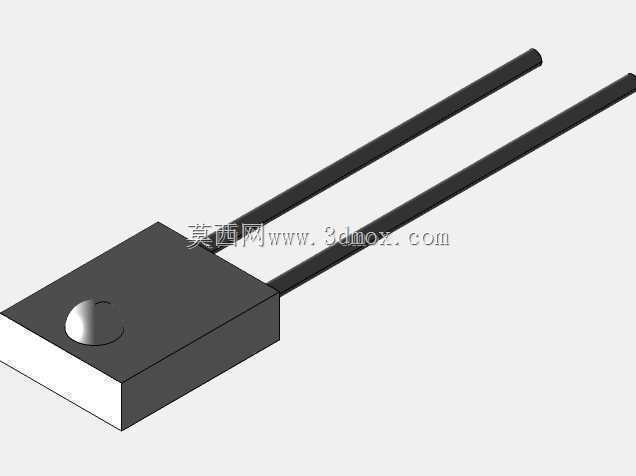

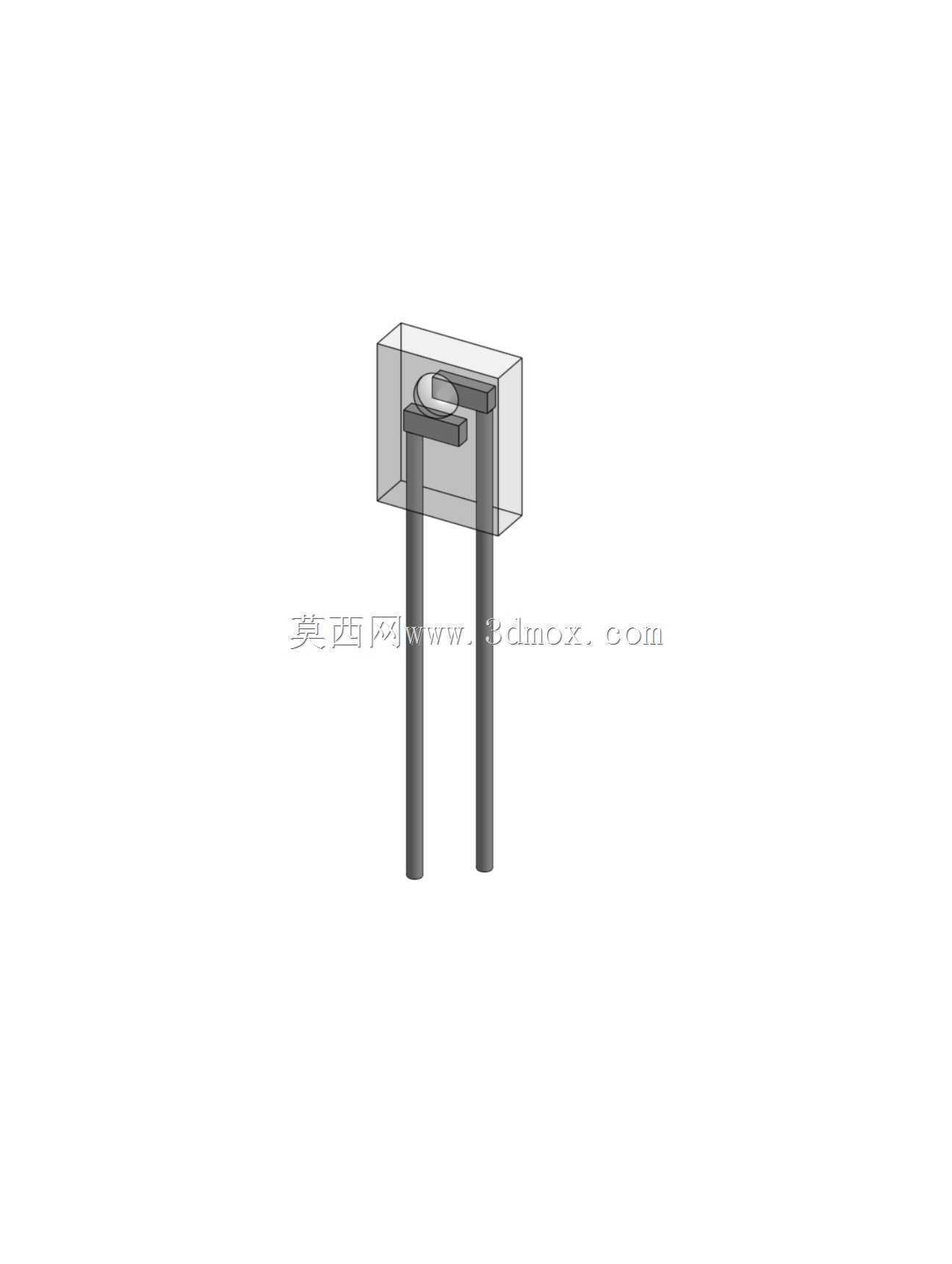

　　封装主体的方形外壳做了微小的导向倒角，在自动化插件作业时可以顺利进入PCB的定位槽，不会出现卡料、插偏的问题。设计过程中特意参考了量产成熟元件的内部结构，把发射与接收晶元的相对位置做了精准限位，避免封装注胶过程中晶元移位导致的光轴偏移，外壳的遮光部分做了哑光处理，减少环境杂散光对感应精度的干扰，透明封装区域的壁厚控制在均匀区间，避免注塑缩水导致的光学折射偏差。实际选型使用的时候，要注意这款元件的感应角度范围，安装时周边不能有高反光的结构件紧邻，不然会出现误触发的问题，引脚焊接时的温度时长也要符合常规直插元件的工艺要求，避免高温传导到内部损坏晶元。整个结构的建模过程严格还原了实物的装配公差，不管是做PCB布局的干涉检查，还是做整机设备的装配模拟，都能直接调用这个模型核对安装空间，不用反复测量实物尺寸调整结构，能减少结构设计阶段的反复改模次数，也能提前预判插件、焊接、组装全流程可能出现的结构干涉问题。
