微流控液滴发生芯片结构设计方案

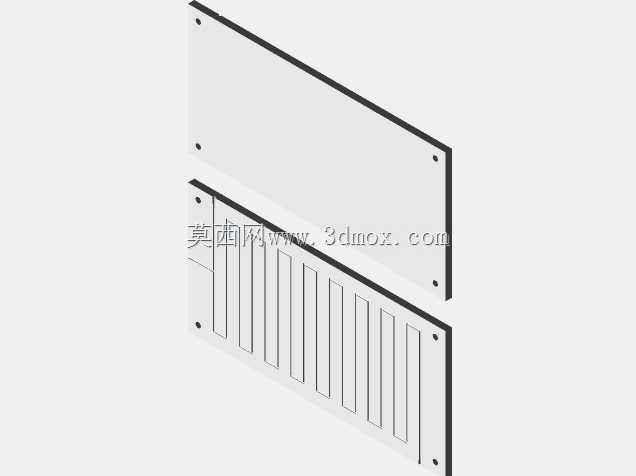

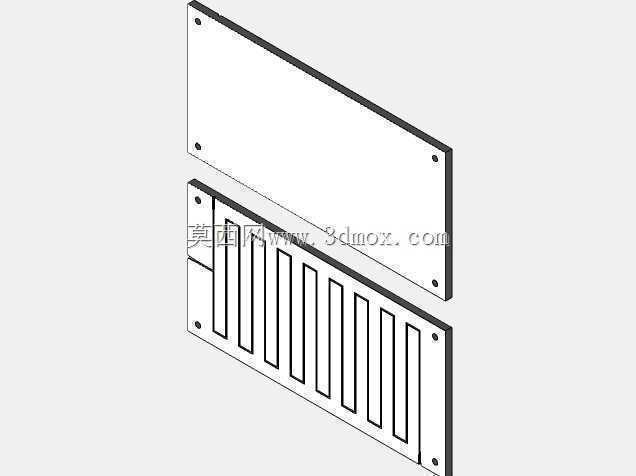

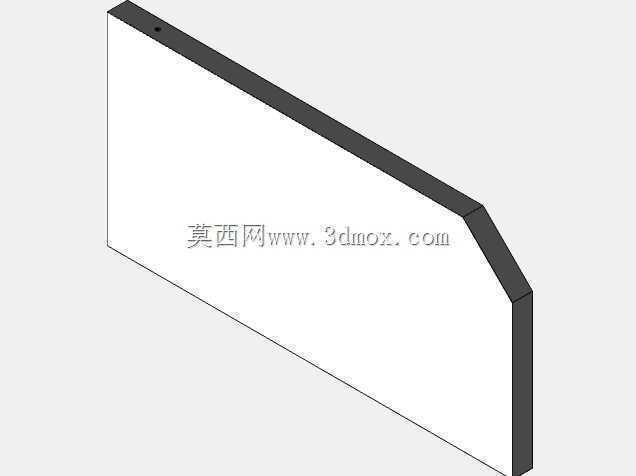

　　这款液滴发生结构主要面向微流控实验、生物试剂分装、微尺度反应研发场景，可在单块芯片基底上实现稳定的微液滴生成，适配从实验室原理验证到小批量试制的多类使用需求，能为微液滴相关的实验开展提供稳定的硬件载体。从实际使用角度出发，该结构采用单件与两件组合的双设计思路，可适配不同加工条件下的制造需求，不管是采用光固化3D打印做快速样件验证，还是通过微加工、激光切割工艺做小批量薄片加工，或是采用铸造工艺开模量产，都能找到对应的结构适配方案，无需针对不同工艺做大幅的结构改型，能有效缩短从设计到实物的落地周期。结构的流道设计经过针对性优化，设置了500μm宽度的主流道与1mm口径的入口接口，既可以保证流体进入腔体后的流速稳定性，

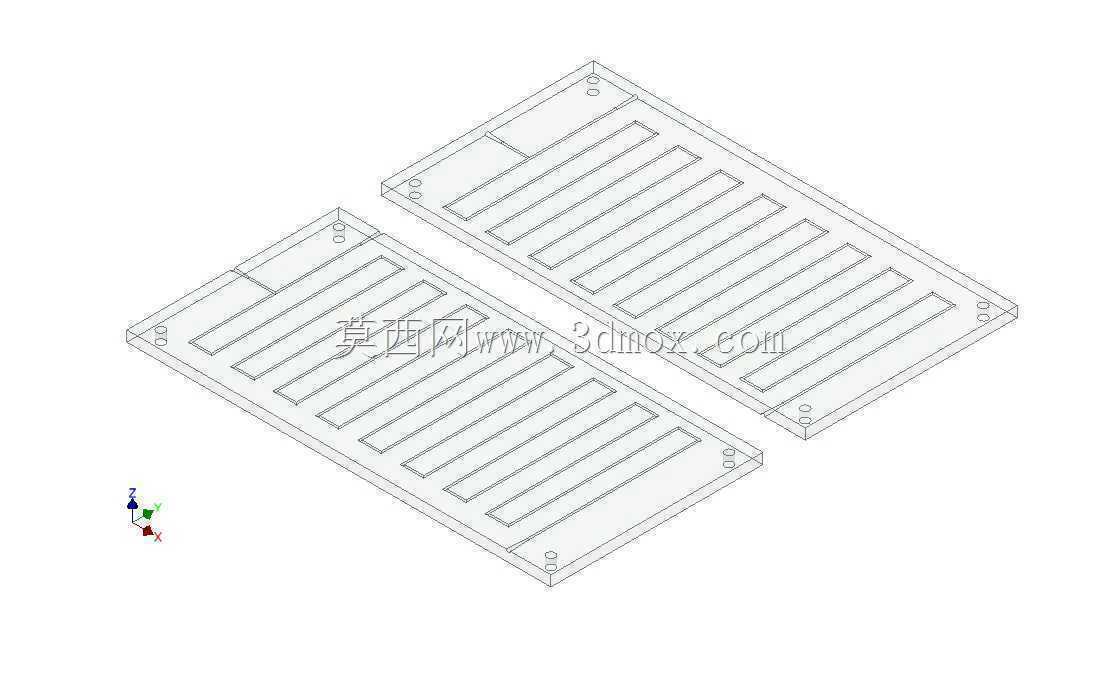

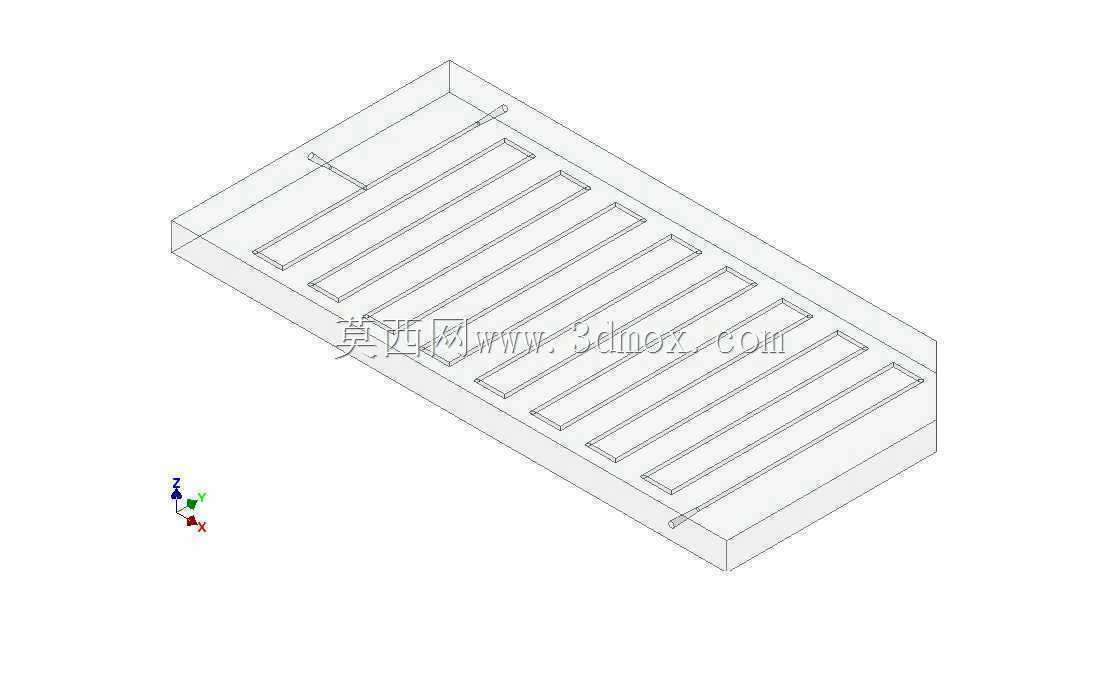

　　避免因流道突变产生的紊流影响液滴生成的均一性，也能匹配常规实验室的微流体管路接口，无需额外定制转接头即可完成管路连接，降低实验准备阶段的配件成本。外形尺寸上，单件结构的长宽高控制在100×50×5mm，属于标准的微流控芯片尺寸区间，既可以适配市面上常见的芯片夹持夹具，也能直接放置在常规显微镜载物台上开展观测，安装边界清晰，不会出现与周边观测设备、管路固定件干涉的问题。结构整体采用矩形平板式布局，流道采用平行排布的蛇形设计，在有限的平面空间内最大化延长了流体的混合路径，保证两相流体在进入液滴生成区前能够达到稳定的层流状态，生成的液滴尺寸偏差可控制在较小范围内，能满足生化实验中对微液滴均一性的严苛要求。针对不同加工材料的特性，

　　该结构的流道深度、侧壁拔模角度都做了适配性调整，使用SLA树脂、DLP树脂做3D打印时，无需添加额外支撑即可完成流道部分的成型，避免后期去除支撑时破坏流道内壁的光洁度；采用PDMS材料做模塑成型时，结构的脱模斜度设置合理，不会出现脱模时流道结构拉扯变形的问题；采用激光切割工艺加工多层薄片键合时，各层的定位孔位置精度匹配度高，键合后不会出现流道错位的问题。在实际使用中，该结构既可以单独作为液滴生成单元使用，也可以多片串联组合，搭建多级液滴生成或液滴后处理的集成微流控系统，拓展性较强，能覆盖从单液滴制备到复杂微反应流程的多类实验需求。
