3D打印机流体特性分辨率测试校准件

　　在增材制造设备的精度校准环节，流体特性分辨率是衡量微结构成型能力的核心指标之一，这类测试件主要面向光固化、熔融沉积等不同工艺类型的3D打印设备，用于验证设备在微小流道、薄壁结构、异形特征成型上的实际表现，为工艺参数调整、耗材适配优化提供可量化的实测依据。日常生产中，涉及微流控芯片、微型液压阀组、精密散热流道这类带微小流体通道结构的打印任务前，技术人员通常会先打印这类测试件，快速排查设备是否存在流道堵孔、薄壁坍塌、特征缺失等成型缺陷，避免直接打印成品造成耗材与时间成本的浪费。

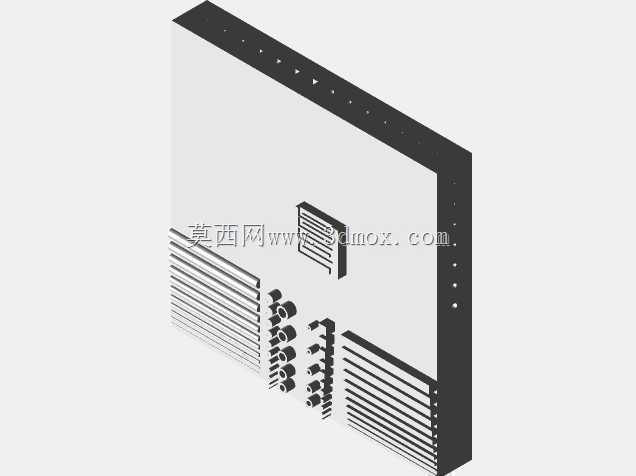

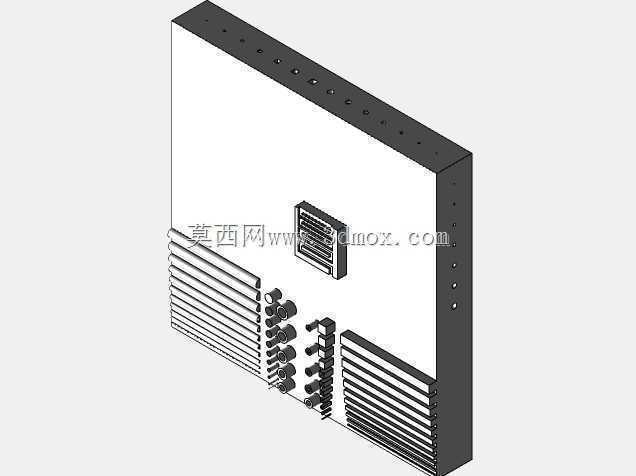

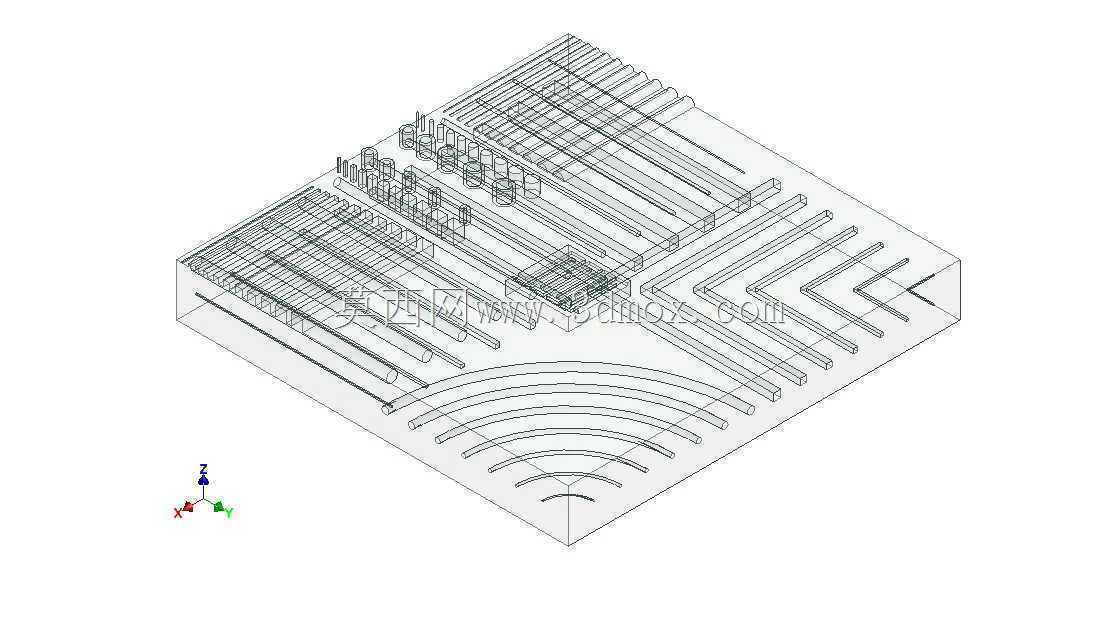

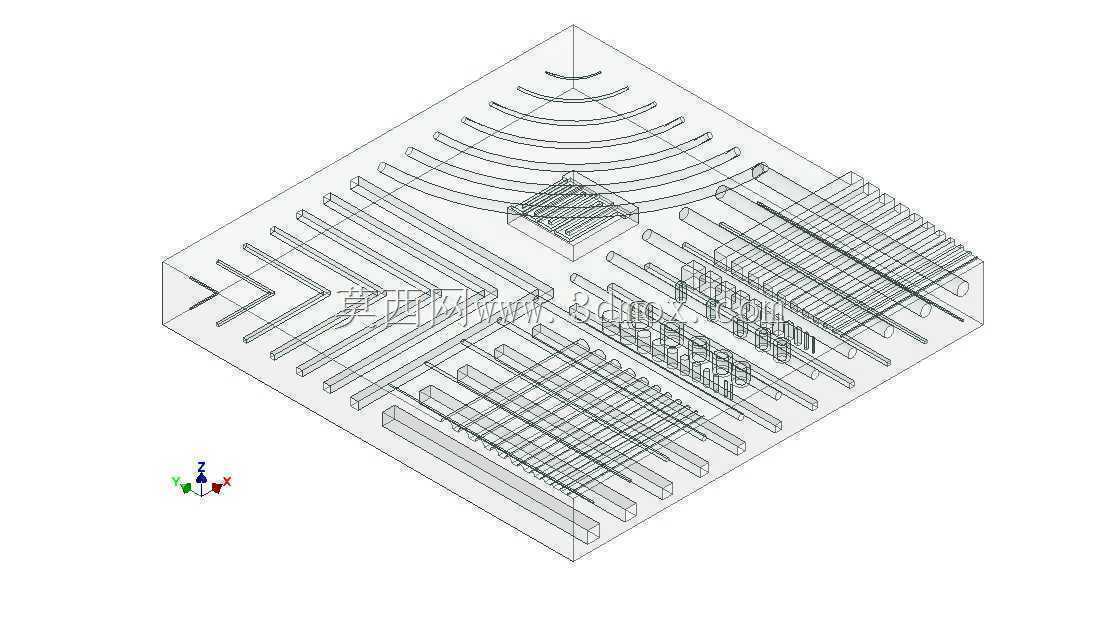

　　这款测试件的设计覆盖了多维度的流体相关特征验证需求，原始版本外形尺寸为15×15mm，还配套有50%放大版本，外形尺寸为22.5×22.5mm，可适配不同成型幅面、不同精度档位的设备测试需求。测试件上集成了圆形与方形截面的直通道、90度弯折通道，可验证不同截面形状、不同走向流道的成型通畅性与尺寸精度；垂直销钉、空心圆柱、圆柱形与方形段组合特征，用于验证设备在垂直方向成型、悬空结构、变径特征上的成型稳定性；逐步缩小壁厚的薄壁结构，可测试设备可稳定成型的最小壁厚边界，这对微流道类产品的密封性能、结构强度至关重要。

　　特征尺寸的梯度设置覆盖了常规微结构打印的常用精度区间，原始版本的通道尺寸覆盖40至280μm直径范围，步长设置为40μm，共设置7档尺寸梯度，表面特征覆盖40至440μm范围，步长40μm共11档特征；放大版本的通道尺寸覆盖60至420μm，步长60μm，表面特征覆盖60至660μm，步长60μm，梯度化的尺寸设置可以让技术人员快速定位设备可稳定成型的最小特征尺寸，无需反复设计不同尺寸的单独测试件。测试件底部还设置了弧形排布的等距特征，可辅助验证设备在曲面路径上的成型一致性，排查XY轴联动过程中的精度偏差。

　　实际使用时，技术人员打印完成测试件后，可通过通液测试验证各尺寸流道的通畅性，通过影像测量仪检测各特征的实际成型尺寸与设计值的偏差，通过目视与显微观测检查薄壁、销钉类特征的成型完整性，综合判断设备当前的流体特性分辨率是否满足待加工产品的精度要求，也可通过对比不同参数下打印的测试件成型效果，快速筛选出适配当前耗材、当前结构类型的最优打印参数。这类测试件的结构紧凑，单次打印耗材消耗极低，测试流程简单易操作，是3D打印实验室、精密增材制造加工车间常备的校准验证工装，能有效降低微结构类打印任务的废品率，提升成品的成型一致性与可靠性。
