四腔微流控基因合成芯片结构设计

　　在分子生物学实验室的基因合成工作场景中，传统的管式反应体系存在试剂消耗量大、反应均一性差、平行合成通量低的痛点，这款四腔微流控基因合成芯片正是针对这类场景开发的微尺度反应载体，可直接搭载在配套的微流控控制平台上，完成并行式的DNA片段组装合成反应。从结构设计逻辑来看，芯片采用双层叠合架构，上层为反应流动层，下层集成独立的水冷控温层，两个功能层通过立体光刻工艺制作统一的阳模，再采用PDMS材料浇筑脱模后键合封装，这种加工方式能保证流道尺寸的一致性，同时避免不同层装配带来的对位偏差问题。芯片的整体外形边界控制在40×25×2mm，属于典型的载玻片兼容尺寸，可直接适配多数商用微流控夹具的安装槽位，不需要额外定制转接工装，

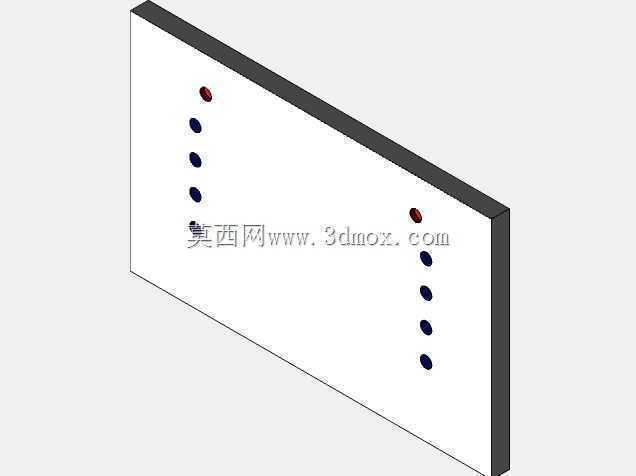

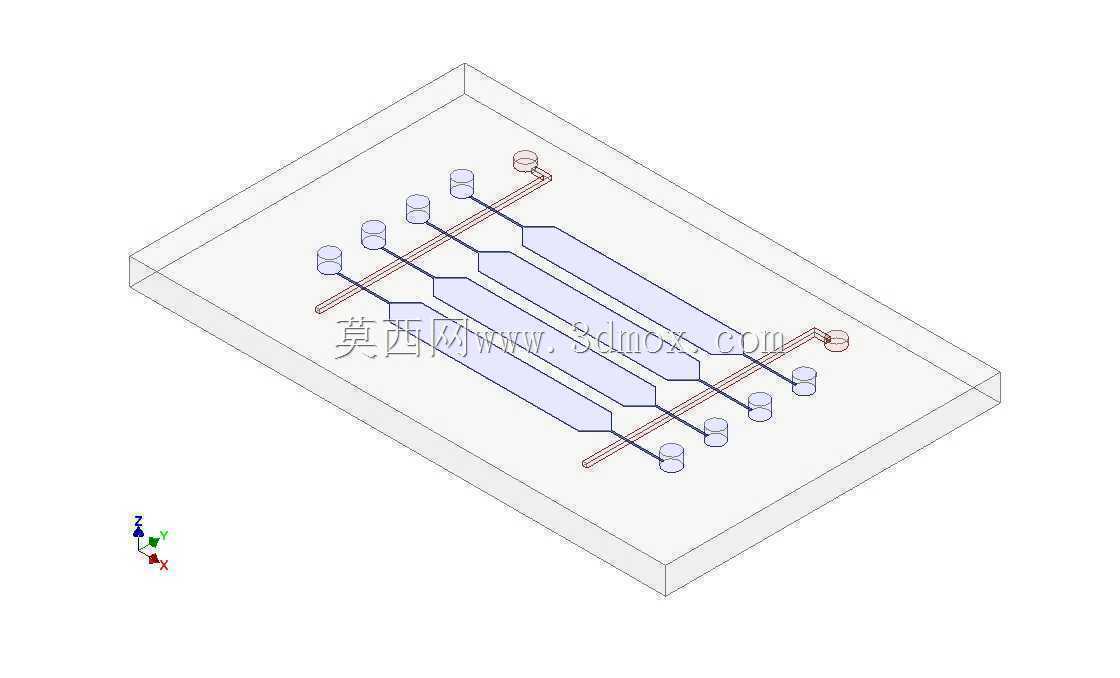

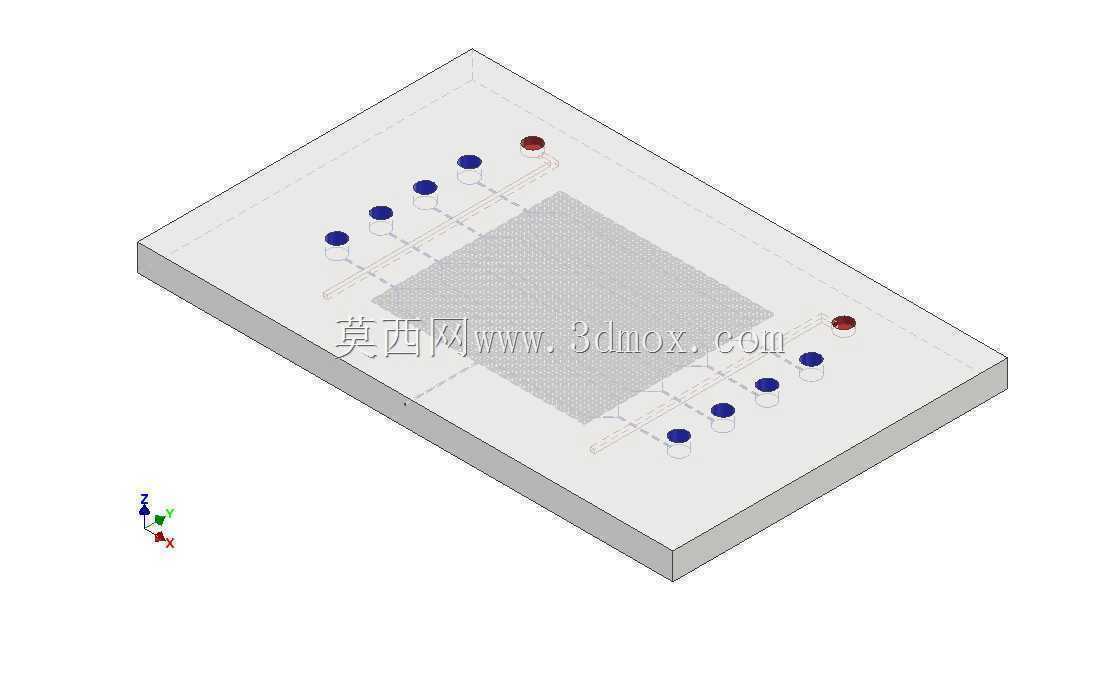

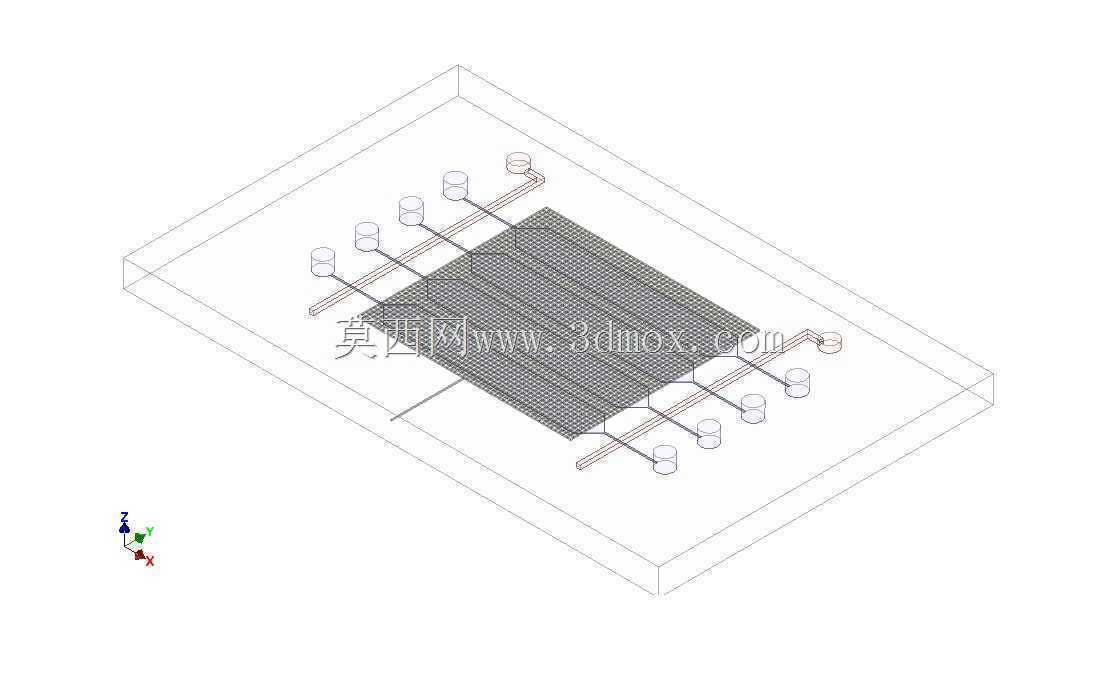

　　能降低实验室的配套改造成本。流道参数设计上，试剂输入通道采用100μm的等截面宽度，控制通道宽度设置为300μm，这种宽度差设计可以在相同驱动压力下，让试剂输入侧保持更高的流速稳定性，避免控制通道的压力波动干扰反应腔体内的试剂混合状态。四个独立反应腔呈阵列式排布在芯片中心区域，每个腔体都连通独立的输入输出接口，可同时开展四组不同引物的基因合成反应，也可通过流道阀控实现单腔体独立操作，满足不同通量的实验需求。集成的水冷层采用迂回式流道设计，覆盖全部四个反应腔的正下方区域，控温流体从侧边接口进入后可均匀流过每个腔体底部，将反应过程中酶促反应产生的多余热量及时带走，保证腔体内始终维持设定的反应温度，

　　避免局部温度过高导致的酶失活或者引物错配问题。接口部分采用凸台式结构设计，可直接与标准的微流控硬管插拔连接，接口处的密封面做了圆弧过渡处理，能减少管路连接时的死体积，降低试剂残留带来的交叉污染风险。芯片的透明材质设计也方便实验人员在合成过程中通过倒置显微镜直接观察腔体内的试剂流动、微球固定等状态，实时判断反应进程是否正常，不需要额外拆解装置就能完成过程观测，适配实验室的常规表征设备使用需求。
