带轭接头结构的轴流送风组件设计

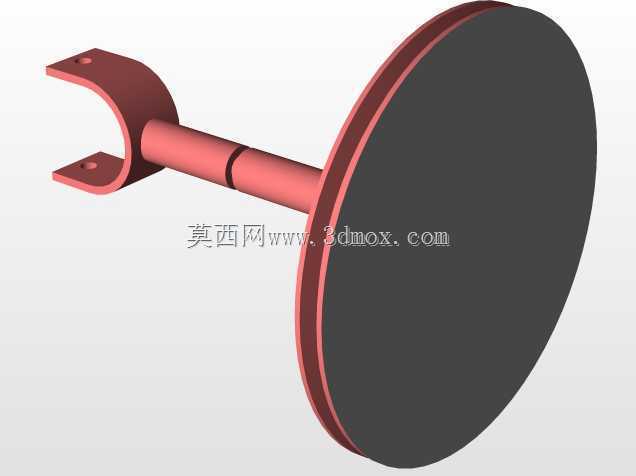

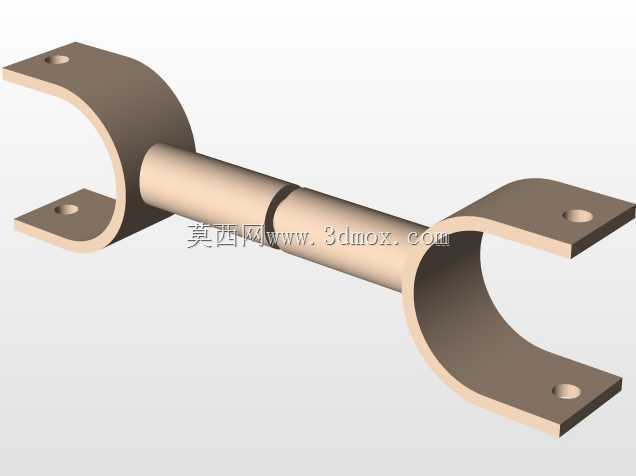

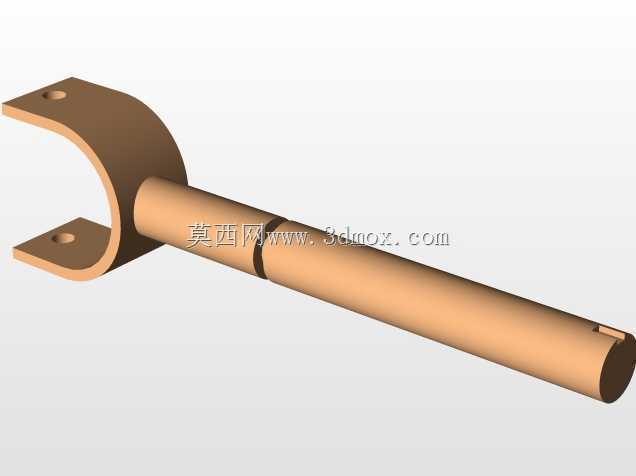

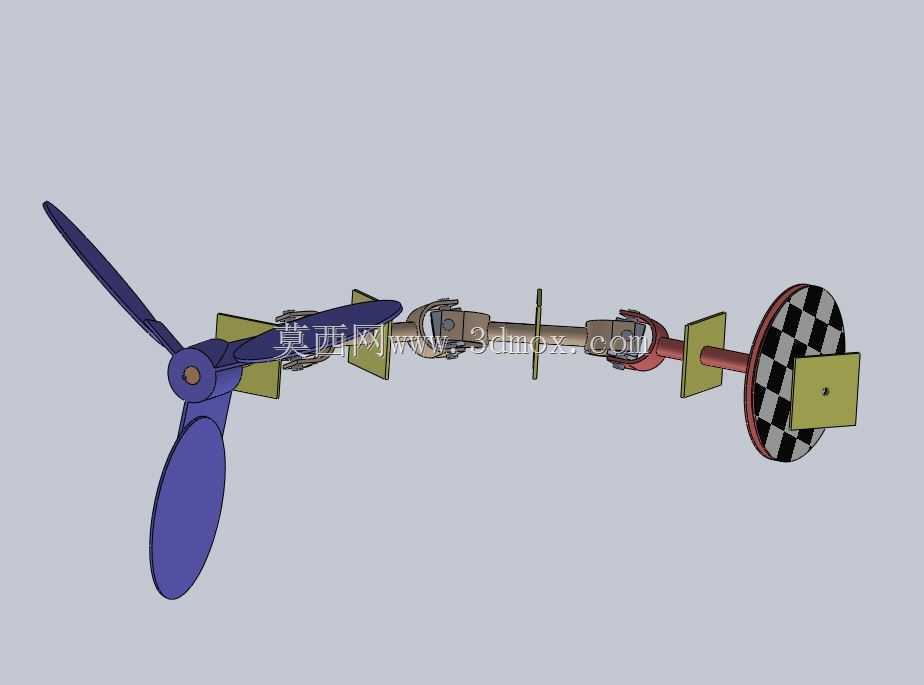

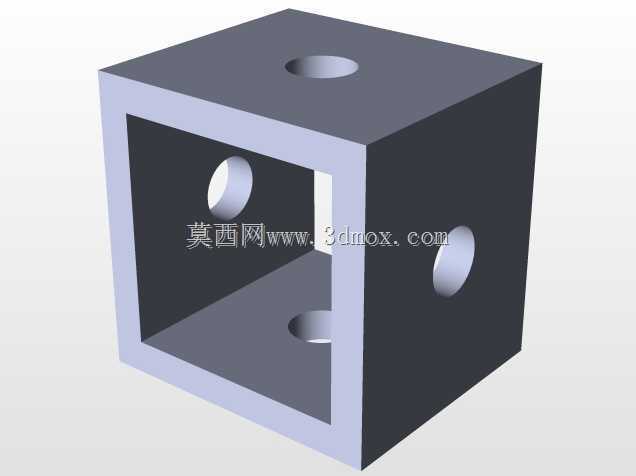

　　这类带轭接头的送风结构，常应用在需要灵活调整送风角度、多工位同步送风的工业通风场景里，比如小型设备集群的工位散热、狭长管道内的定向送风，或是农业小型机具的辅助风冷工位，和常规固定式风扇不同，轭接头的存在让风叶端可以沿着连接轴做一定角度的偏转调整，不需要额外加装复杂的转向支架就能适配不同的送风指向需求。从结构设计逻辑来看，整套组件的核心是中间的长传动轴与两端的轭式连接接头，轭接头采用叉形铰接结构，和常规的刚性直连接头相比，它可以补偿安装过程中两轴之间的小角度同轴度误差，降低装配时的精度要求，同时在设备运行产生小幅振动时，铰接结构能吸收部分径向窜动，避免风叶端因为硬连接产生应力集中导致的叶片断裂、轴端磨损问题。

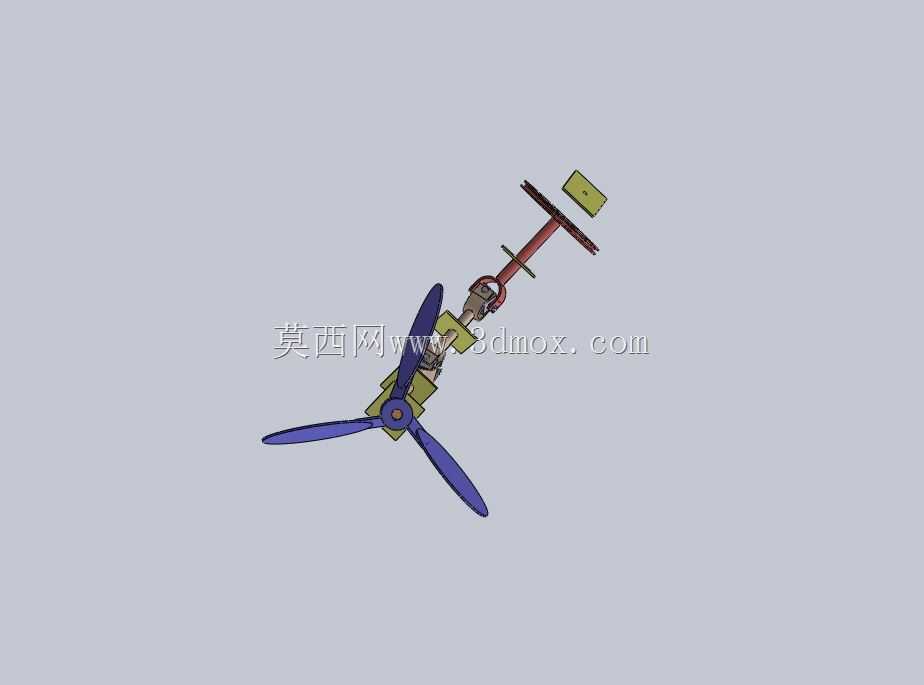

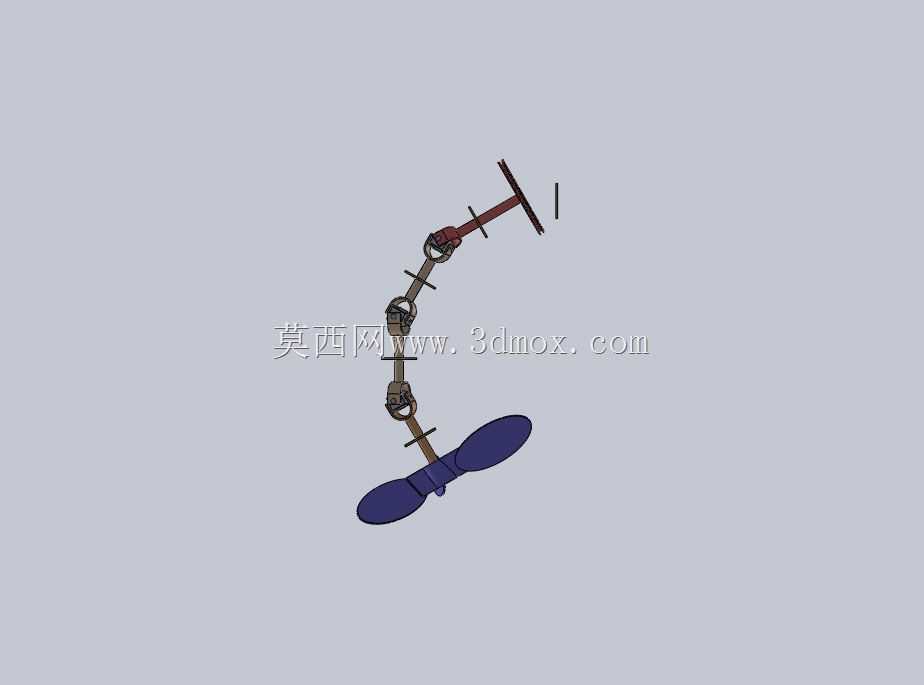

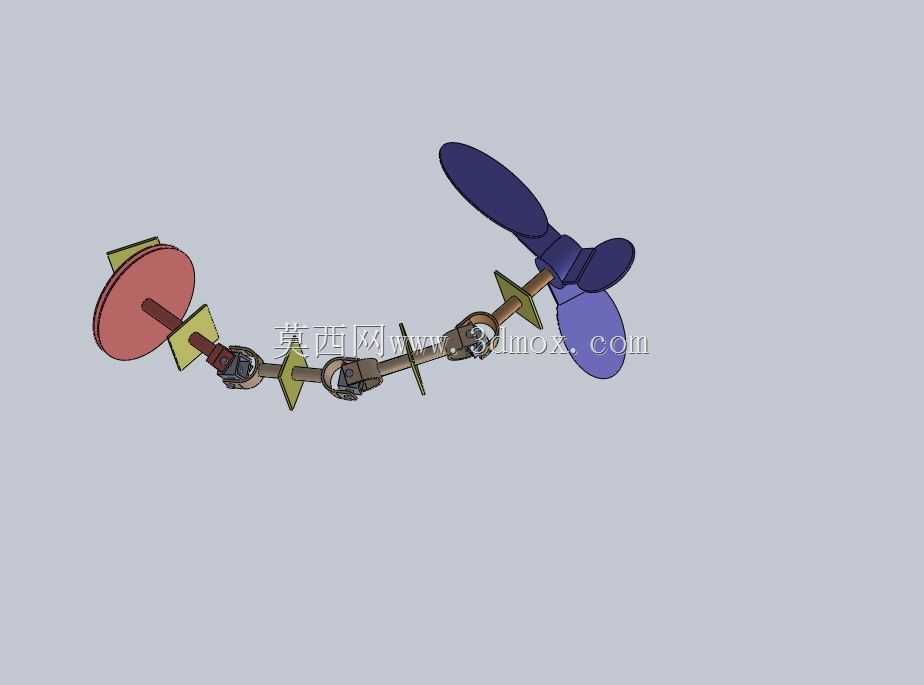

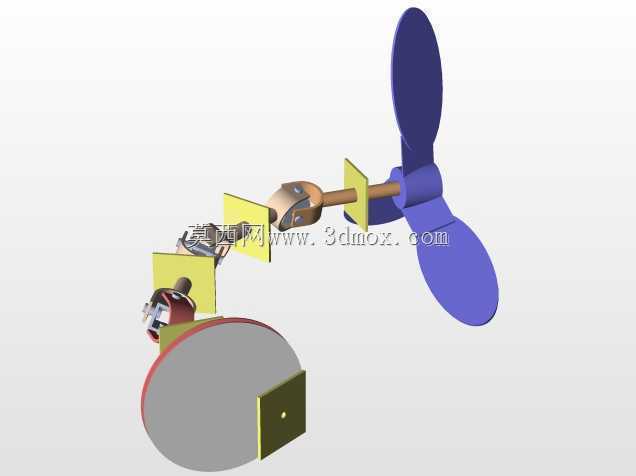

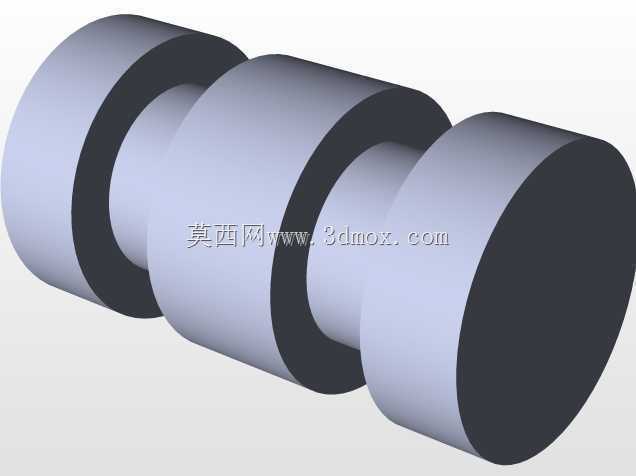

　　风叶部分采用三叶片曲面设计，叶片的弦长从叶根到叶梢逐步收窄，扭转角沿叶高方向渐变，这种设计能在较低转速下获得更大的送风覆盖范围，同时降低叶片旋转时的气动噪声，适合在有人值守的工位旁使用。连接轴上设置的多组定位挡片，主要作用是限制轭接头的轴向窜动，每个挡片通过紧定螺钉固定在轴身的对应卡槽内，安装时可以根据实际的安装空间调整两个风叶组件之间的间距，适配不同宽度的安装工位。整套组件的安装边界比较灵活，轴端可以通过轭接头直接连接到驱动电机的输出端，也可以多组串联后由同一个动力源驱动，不需要额外加装联轴器，安装时只需要保证铰接处的转动副预留0.2到0.5毫米的活动间隙，避免转动时出现卡滞，同时铰接位置需要定期加注润滑脂，

　　降低长期摆动带来的磨损。在实际选型应用时，需要注意轭接头的铰接摆动角度不超过15度，过大的偏角会导致传动过程中产生额外的动不平衡，引发整套结构的振动，风叶的旋转半径需要和周边的防护结构预留至少10毫米的安全间隙，避免运行过程中叶片剐蹭周边构件。这套结构的设计没有采用复杂的一体化压铸结构，大部分零件都可以通过常规的机加工、钣金冲压工艺制作，后期维护时只需要更换磨损的铰接衬套或者变形的风叶即可，维护成本较低，适合在小型通风设备、辅助散热工位上批量应用。
