六边形万向铰接联动环形轭结构设计

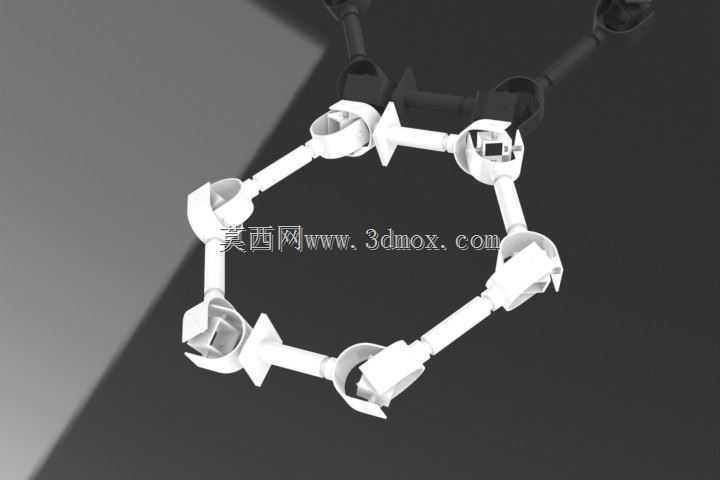

　　这类六边形环形铰接轭结构，常应用在需要多段同步弯折、周向均匀传力的柔性传动场景中，比如狭小空间内的多轴同步扭矩传递、特种工装的柔性定位骨架、可弯折输送线的铰接支撑段，也可作为模块化可变形机械结构的基础连接单元，替代传统单段万向联轴器无法实现的周向多节点同步偏转需求。从结构功能来看，六个结构完全一致的铰接单元沿正六边形轨迹首尾相连，每个单元同时集成了轭的卡接定位功能与万向节的多自由度偏转能力，相邻单元之间通过轴销配合实现两个正交方向的转动自由度，整环结构可在一定范围内实现整体弯折、周向扭转、径向扩缩等复合动作，不会出现单节点偏转角度过大导致的传动卡滞问题。设计过程中首先确定了正六边形的排布逻辑，保证六个铰接点的受力完全均匀，

　　每个轭头的卡接槽尺寸与相邻单元的连接轴径采用间隙配合，预留0.1-0.2mm的转动间隙，避免加工误差导致的装配干涉；每个铰接单元的杆段长度保持一致，确保整环在自由状态下的形位公差满足正六边形的几何要求，安装边界上，整环处于自由伸直状态时外接圆直径可根据实际传动需求调整杆段长度适配，单节点的最大偏转角度控制在30度以内，避免万向节部分出现应力集中导致的结构失效。结构细节上，每个轭头的卡槽两侧做了圆弧倒角处理，在偏转过程中不会与相邻杆段发生硬接触，连接轴的位置设置在轭头的形心位置，保证转动过程中扭矩传递的力臂始终保持一致，不会出现传动过程中的扭矩波动；杆段采用等截面设计，既保证了整体的结构强度，也降低了加工难度，

　　整环组装完成后无需额外添加润滑结构即可实现顺畅的多自由度动作，在需要周向均匀分布铰接点的柔性传动场景中，这种结构相比零散排布的多个独立万向节，具备更好的整体同步性，安装时仅需要固定整环的两个对接端即可完成装配，不需要逐个调整每个铰接点的位置，能够大幅降低现场装配的调试难度。实际使用中，这类结构可根据负载需求调整杆段的截面尺寸与铰接轴的直径，在轻载场景下可采用工程塑料加工降低整体重量，重载场景下可选用合金结构钢制作并对铰接配合面做淬火处理提升耐磨性能，适配不同工况下的使用需求。
