嵌入式铰接万向连接关节结构

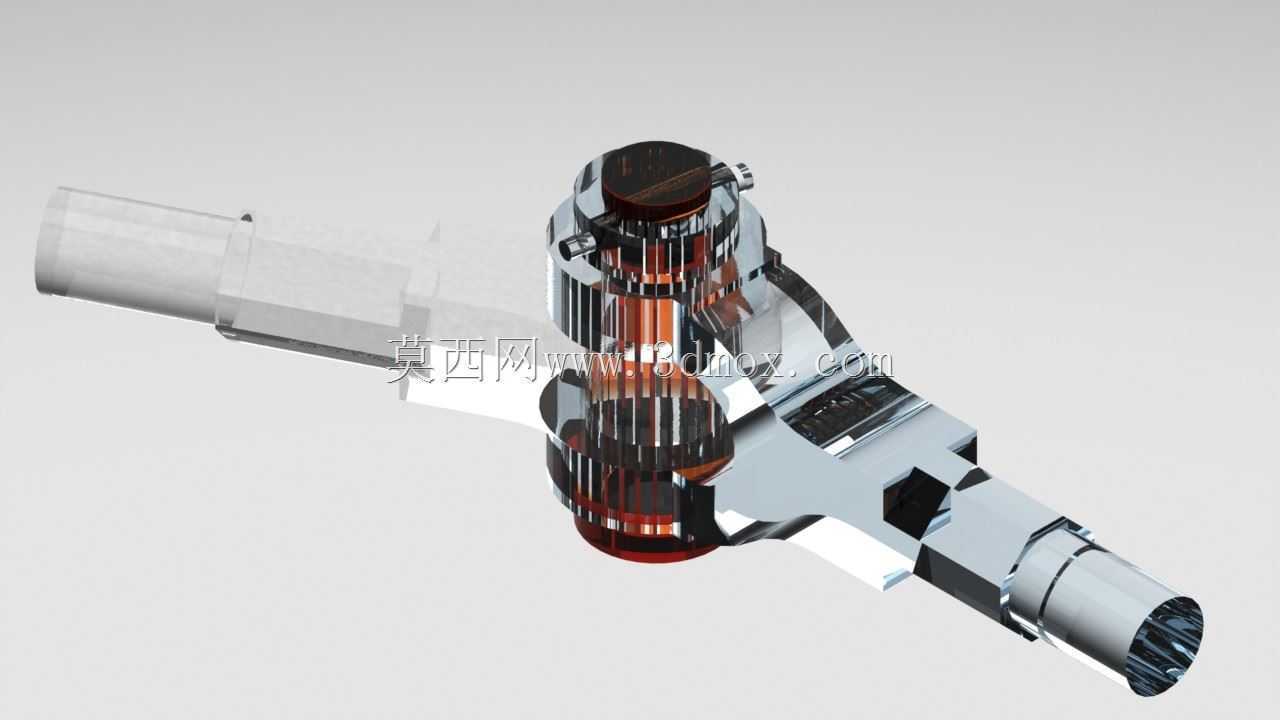

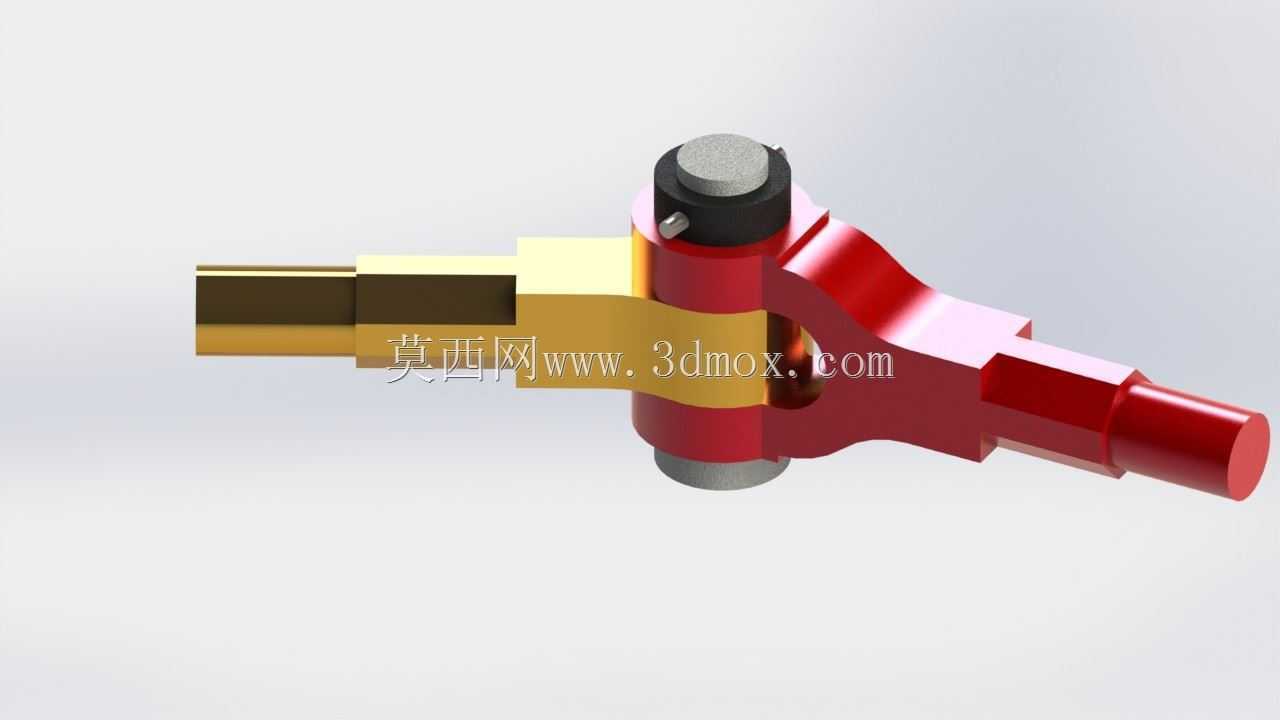

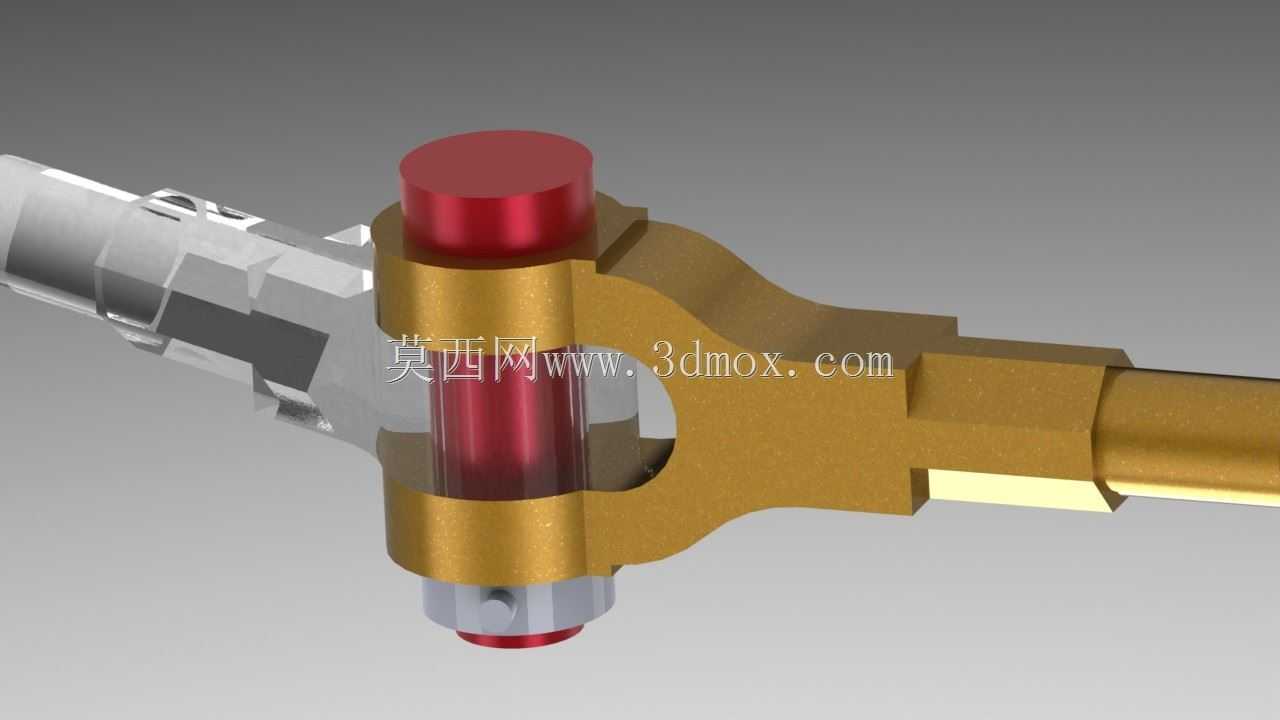

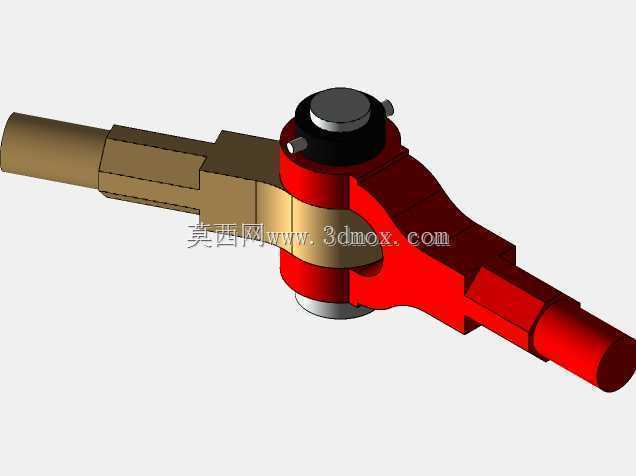

　　这类嵌入式铰接关节是机械传动系统里实现变角度动力传递、相对摆动连接的核心基础零件，日常在多类需要角度补偿、相对转动的设备场景中都能见到它的应用，小到精密手表的表链铰接结构、自行车的传动连接点位，大到工业机器人的臂段铰接处、汽车底盘的连杆连接位置、输送设备的链条铰接单元，都需要依靠这类结构实现两个独立机构段的活动衔接。从实际功能来看，它的核心作用是在连接两个独立机构段的同时，允许两段结构围绕铰接销轴产生设定角度范围内的相对摆动，避免刚性连接在设备运行产生位移偏差时出现应力集中、结构卡滞甚至断裂的问题，其中一段的突出嵌合结构卡入另一段的对应凹槽内，配合贯穿的销轴完成铰接限位，既保证连接的径向、轴向定位可靠性，又预留了足够的摆动活动余量。

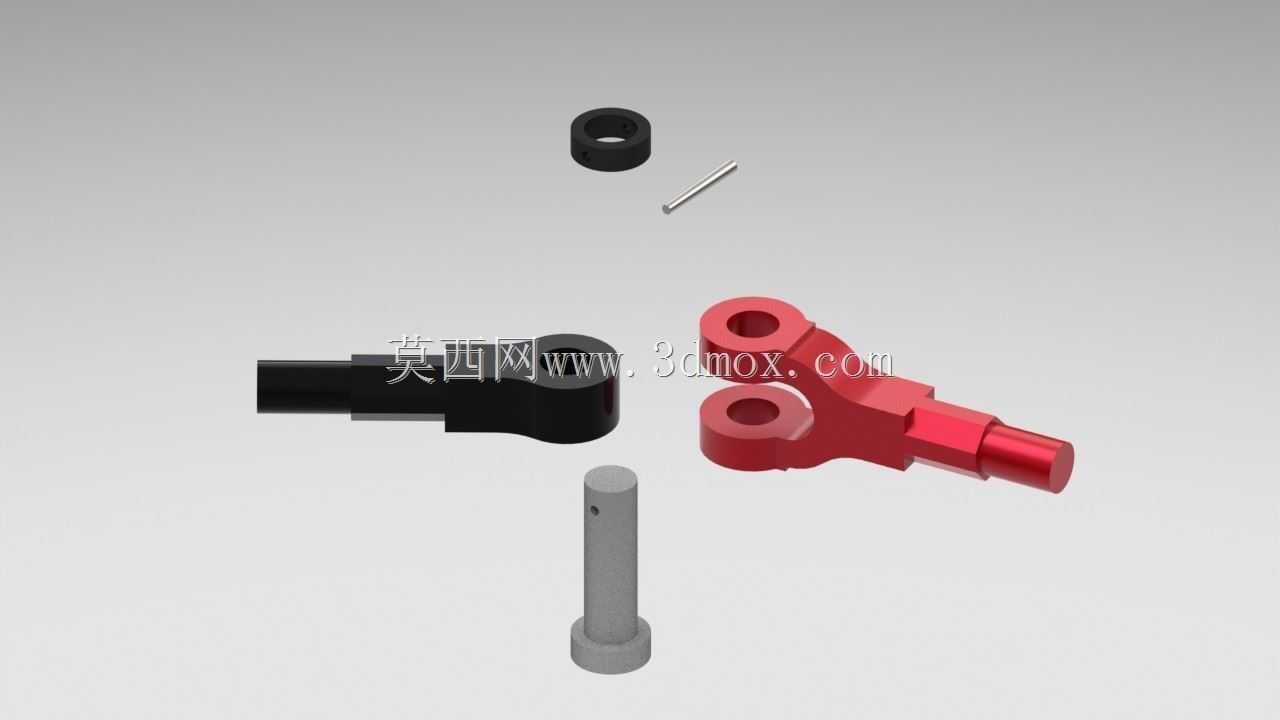

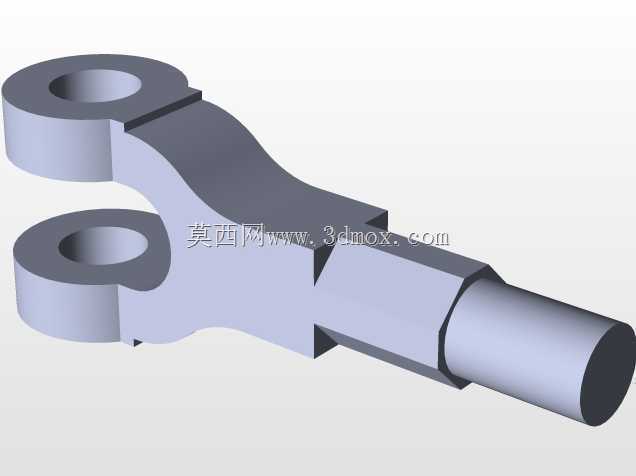

　　设计这类铰接结构时，首先要根据应用场景的负载大小确定销轴的直径与嵌合面的接触面积，重载场景下需要适当加大嵌合段的搭接长度，同时在铰接接触面预留润滑介质的存储间隙，减少长期摆动产生的磨损；如果是应用在精密传动场景，比如机器人臂段或者手表内部的铰接，就需要严格控制嵌合槽与突出段的配合公差，减少铰接位置的旷量，避免传动过程中出现回程误差影响动作精度。从安装边界来看，这类关节的两端分别对应待连接的两个机构段，一端的柱状连接段可以插入对应机构的安装孔内通过过盈配合或者销钉完成固定，另一端的叉形凹槽结构刚好包裹住待连接件的突出端，对齐销轴孔后穿入销轴完成装配，整体装配完成后不需要额外的复杂固定结构，铰接位置的摆动角度由凹槽的开口角度决定，

　　设计时需要根据实际设备的动作行程确定凹槽的开口范围，避免摆动到极限位置时出现结构硬碰撞。日常选型时还要注意，不同应用场景下的铰接关节材质选择有明显区别，重载设备场景多选用合金结构钢并做表面淬火处理提升耐磨性能，轻载精密场景可以选用铜合金或者工程塑料降低自重与运行噪音，皮带、链条这类连续传动场景下的铰接关节还需要在销轴位置加装防尘密封结构，避免外界粉尘进入铰接面加剧磨损，延长结构的整体使用寿命。
