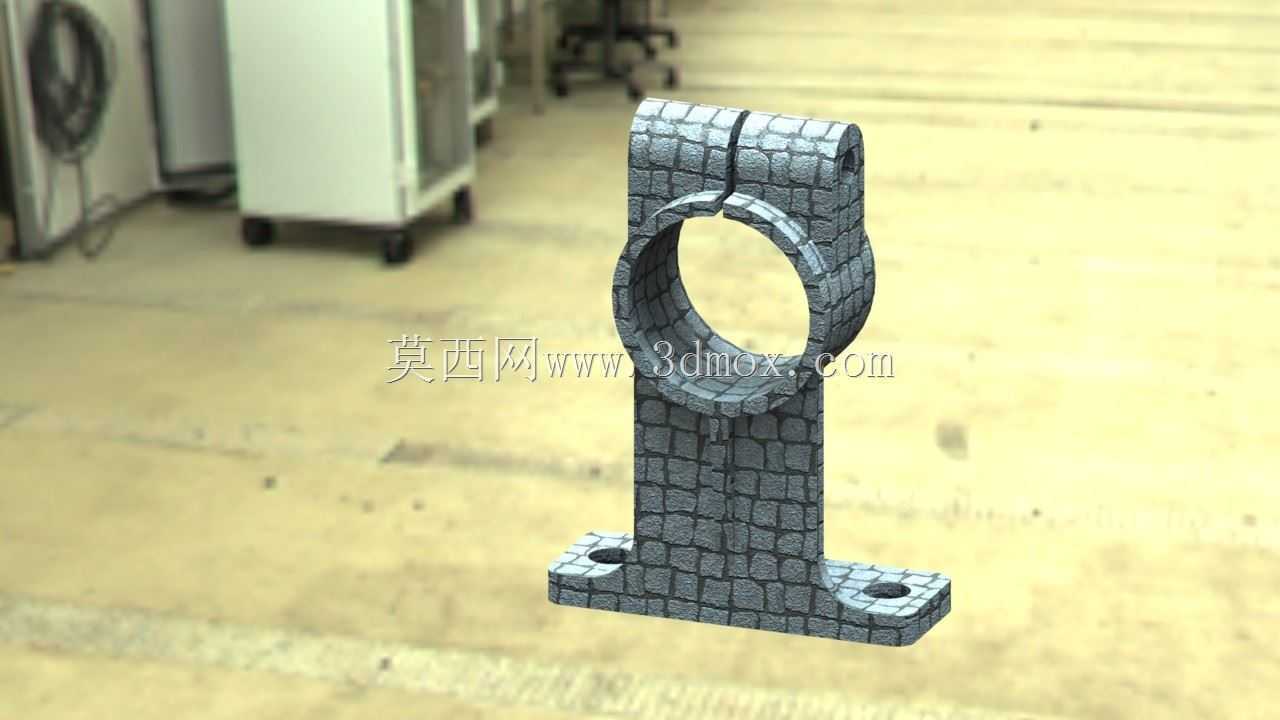

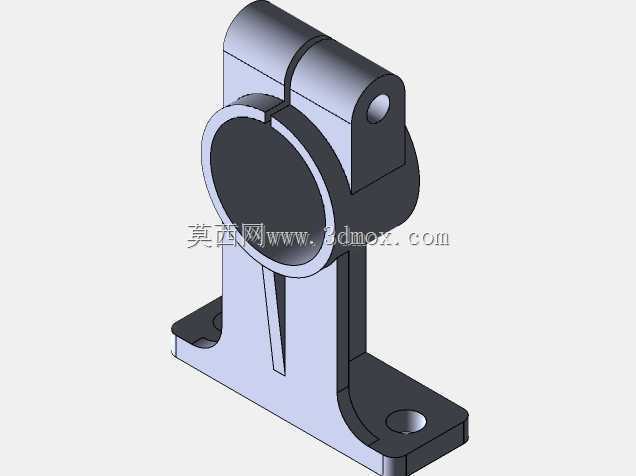

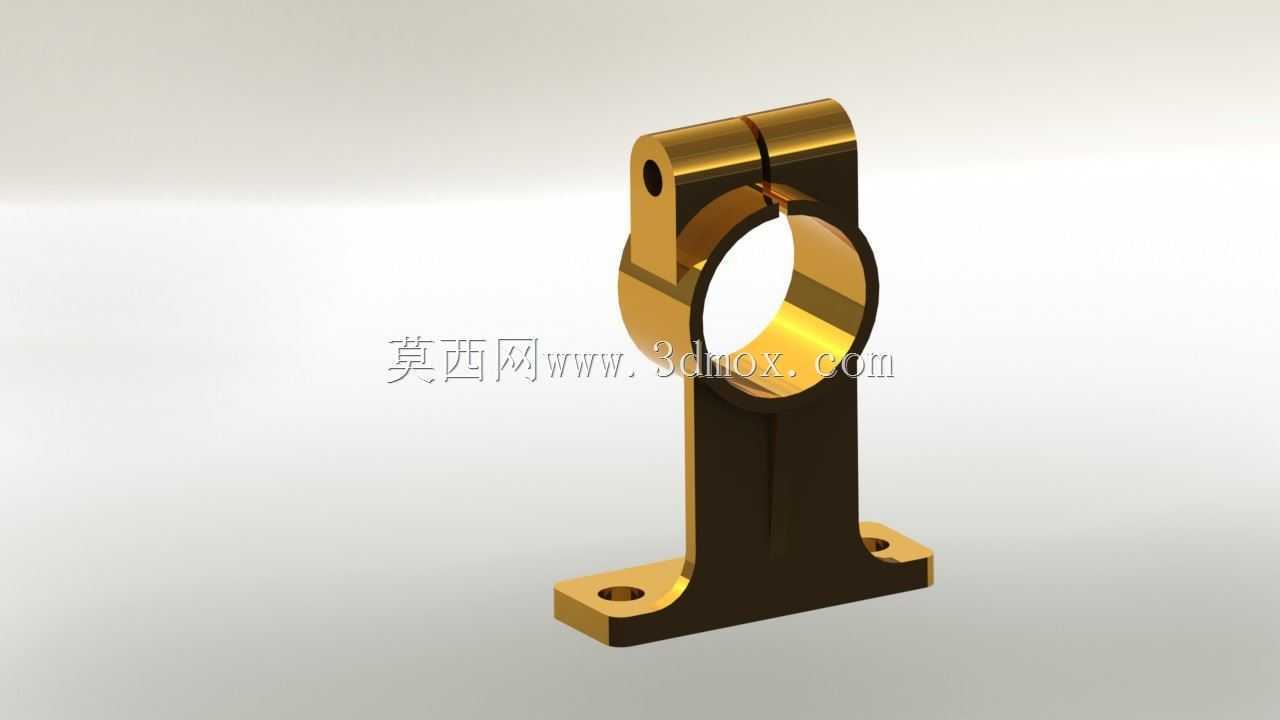

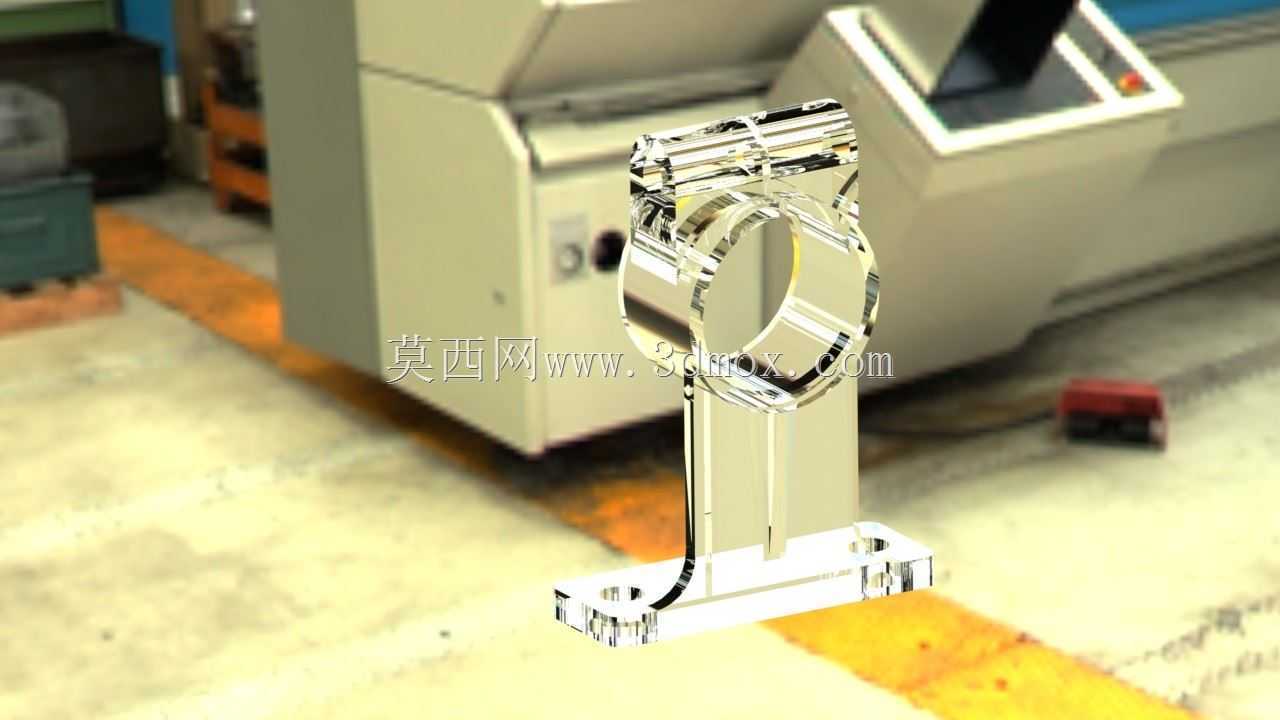

这类立式开口夹紧支架,在轻工输送线、小型液压动力单元、实验室流体管路布设场景中十分常见,主要承担圆柱形杆件、光轴、薄壁管道的径向定位与支撑作用,避免长跨度布设的管轴件因自重产生挠曲变形,或是设备运行过程中受振动影响出现径向窜动、位移偏移的问题。从结构设计逻辑来看,整体采用一体式立式支座搭配开口夹紧环的构型,底部为带两个安装通孔的矩形法兰安装座,安装面做了平整铣削处理,能与设备安装基面完全贴合,安装时可通过螺栓穿过底座通孔完成支座的刚性固定,安装孔的孔位间距预留了足够的扳手操作空间,现场装配时无需额外加工避让位,能有效提升装配效率。上部的夹紧环采用开口剖分设计,环体内壁做了光滑精加工处理,
与被支撑的管轴件外圆配合时能保证足够的接触面积,避免局部应力集中刮伤工件表面,开口侧预留了锁紧间隙,当被支撑件穿入环体后,可通过锁紧开口处的紧固件缩小环体内径,从而抱紧被支撑件,实现无间隙的夹紧固定,这种设计也方便后期调整被支撑件的轴向位置,无需整体拆卸支座就能完成位置微调,适配现场安装时的位置偏差修正需求。连接夹紧环与底部安装座的立式支撑臂做了等强度截面设计,在保证支撑刚度、能承受被支撑件径向载荷的前提下,尽可能去除了非受力区域的冗余材料,既降低了整体重量,也避免了材料浪费。支撑臂与夹紧环、底座的衔接位置都做了圆弧过渡处理,能有效分散应力集中点,在承受交变振动载荷时不会出现应力断裂的问题,提升长期使用的结构可靠性。
这类支架的安装边界需要重点考量,选型时首先要确认上部夹紧环的内径尺寸与被支撑管轴件的外径匹配,其次要核对底座安装孔的中心距是否适配设备安装基面的预留孔位,同时要核算支撑臂的高度是否满足管轴件的布设高度要求,避免安装后出现干涉问题。实际应用中,这类支架常被用在小型气动系统的气管支撑、输送线的光轴导向支座、小型设备的管线固定等场景,相比焊接式固定支座,它的拆装调整更灵活,夹紧力可通过锁紧螺栓的扭矩进行控制,既能满足刚性支撑的需求,也不会因为夹紧力过大导致薄壁管件出现变形压痕。在三维建模过程中,这类零件需要重点保证夹紧环的圆度公差、安装底座的平面度公差,以及支撑臂与安装面的垂直度公差,这些形位公差会直接影响最终的安装精度与支撑稳定性,建模时需要对配合面、安装面的公差做合理标注,为后续的加工制造提供准确的尺寸依据。
