多自由度旋转耦合轴承支座结构

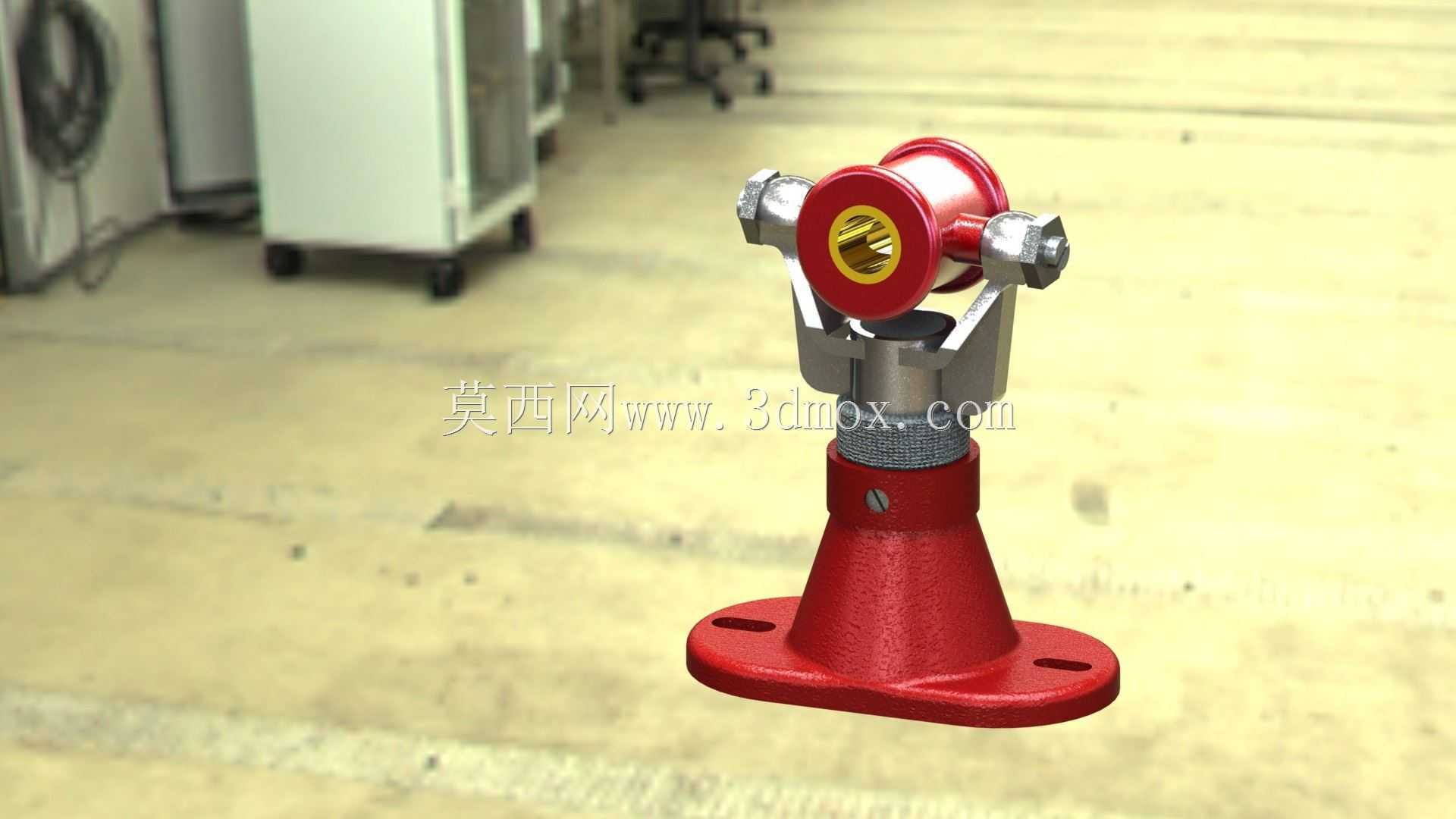

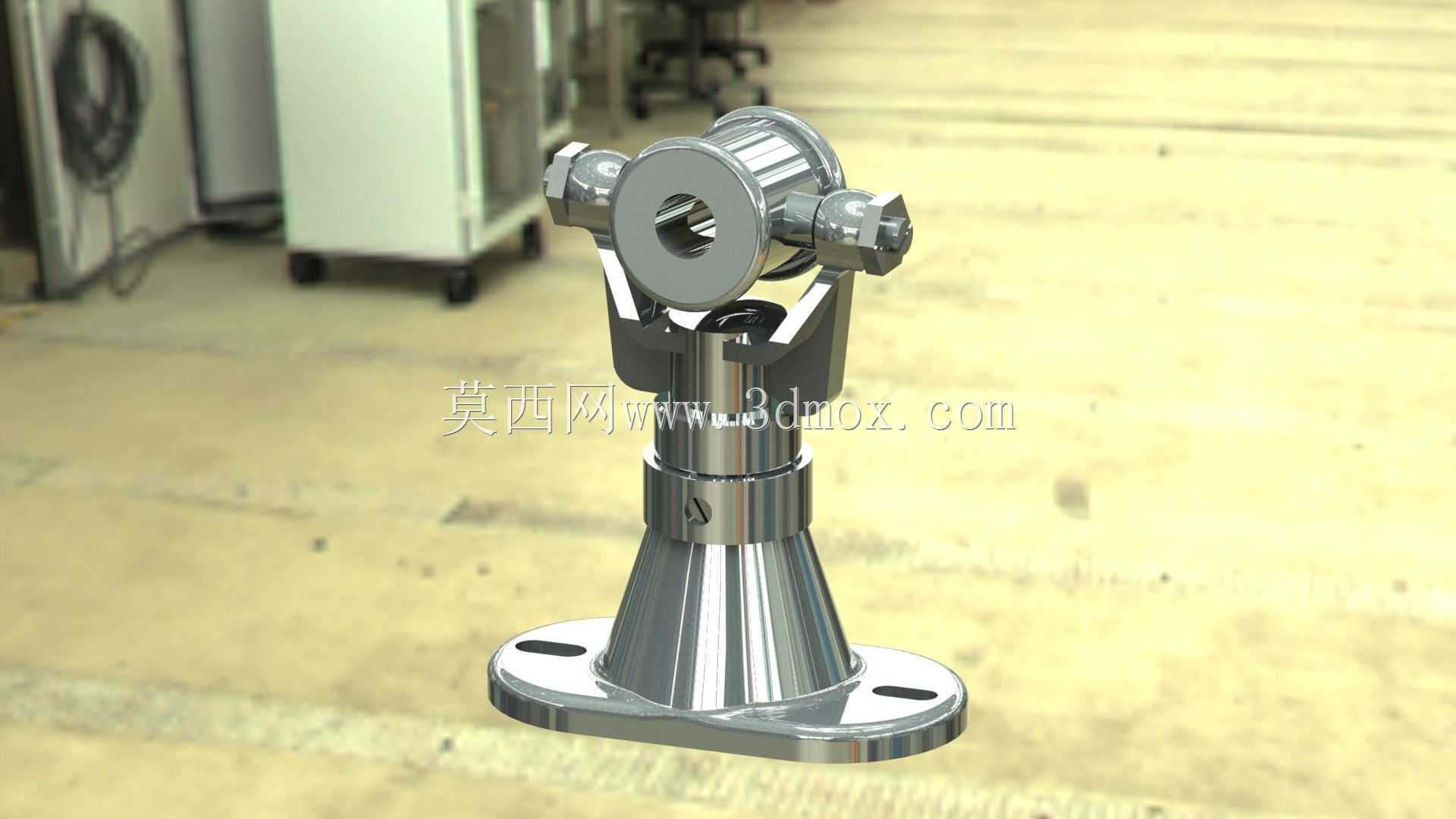

　　该旋转耦合装置核心功能是为附着在其上端的功能部件提供多维度自由转动的支撑能力，常见于需要调整作业角度的工业检测工位、小型光学设备架设平台、实验室工装夹具配套支座等场景，可在不拆卸被支撑部件的前提下完成俯仰、水平回转两个维度的角度调整，适配需要频繁变更作业朝向的轻型作业单元。从结构设计逻辑来看，装置采用锥台形底座作为整体承载基础，底座设置两个对称的长圆形安装孔，可适配安装面的孔位公差，安装时通过螺栓穿过长孔完成与安装基面的固定，长孔设计预留了±5mm的安装位置调整余量，降低了基座加工的孔位精度要求，也方便后期维护时的位置微调。底座向上延伸的立柱部分采用阶梯轴结构，内置回转轴承实现水平方向360度无死角转动，

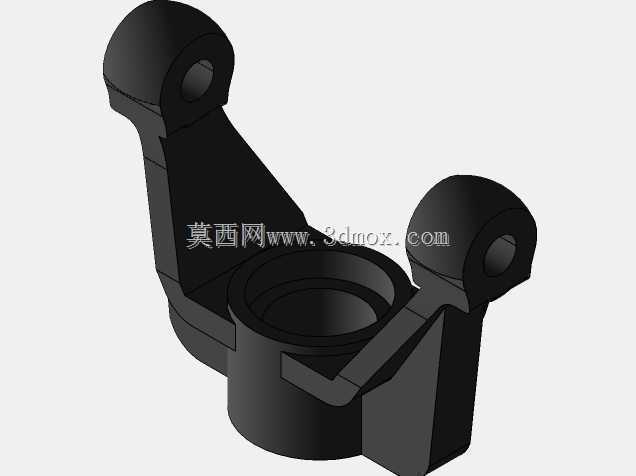

　　立柱与上部铰接架的衔接处设置紧定螺钉，可在水平角度调整到位后锁止回转自由度，避免作业过程中出现非预期的角度偏移。上部的铰接架采用对称式双耳结构，中间的回转套内置径向轴承，可实现被支撑部件的俯仰角度调整，两侧的铰接轴端设置锁紧旋钮，调整到目标俯仰角度后拧紧旋钮即可固定姿态，无需额外的定位销或者紧固件，单人即可快速完成角度调整操作。整体结构的材质选型以金属构件为主，转动配合面均做了精加工处理，轴承配合处的公差控制在H7/g6的间隙配合区间，既保证转动的顺滑度，又避免配合间隙过大导致的支撑晃动。装置的整体高度控制在180mm左右，底座最大直径100mm，上部铰接架的最大回转半径45mm，安装时需要预留的水平操作空间不小于200mm见方，

　　垂直方向预留220mm的安装高度即可满足全角度转动的空间需求，不会与周边的设备构件发生运动干涉。在实际选型应用时，该装置的额定承载能力针对5kg以内的轻型部件设计，适配小型传感器支架、轻型焊枪定位架、视觉相机调整架等对角度调整灵活性有要求的工位，结构上没有冗余的复杂构件，日常维护仅需要定期在铰接转动处添加润滑脂即可，不需要频繁拆解更换易损件，整体的可靠性能够满足工业现场长期连续作业的使用需求。
