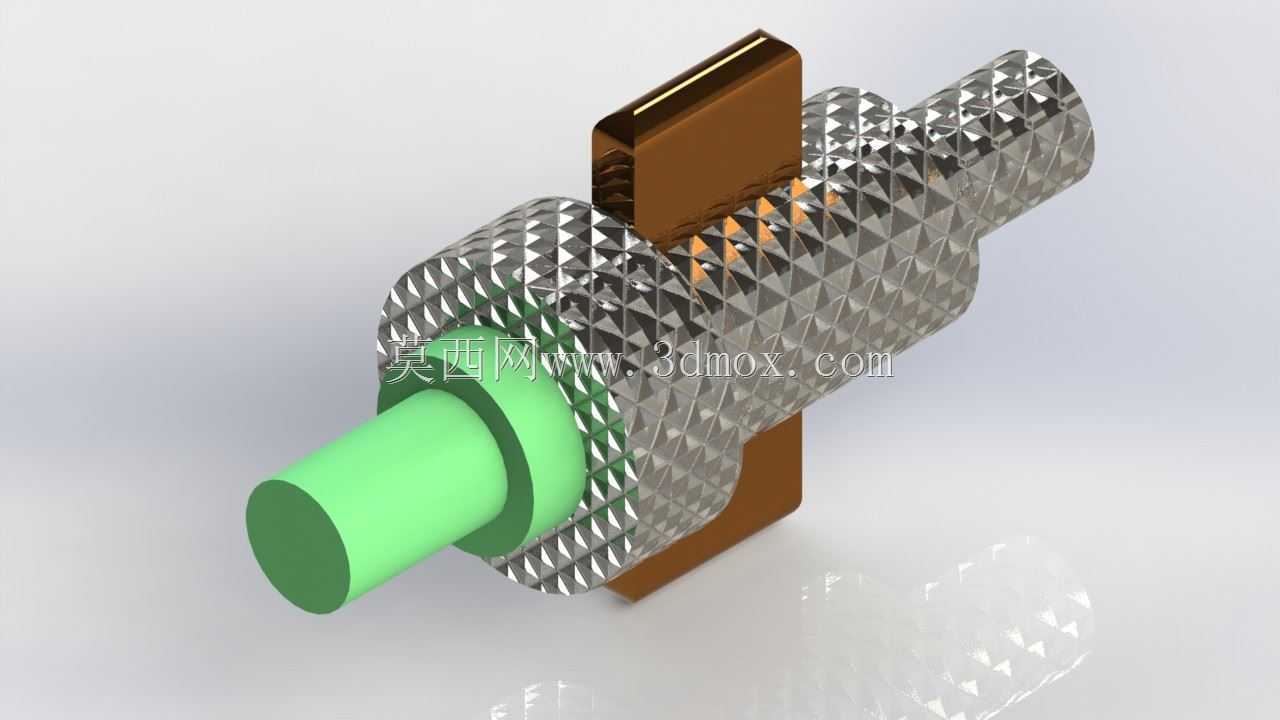

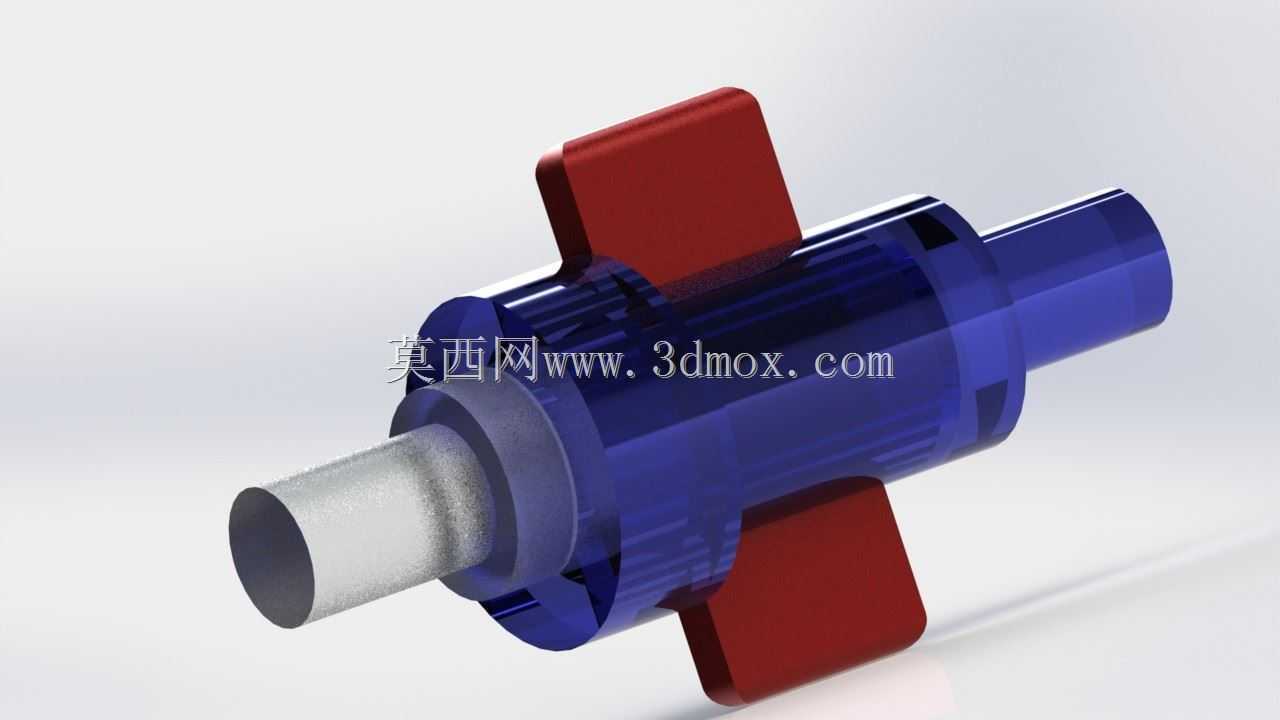

适配20mm轴径的承插开口销连接结构

　　在常规传动与工装连接场景中，轴类部件的轴向限位与周向防脱一直是结构设计里的细节重点，尤其是20mm这类通用轴径的连接位，既要保证装拆便捷性，又要避免运行中出现松脱窜动，这类承插开口销接头就是针对该类需求设计的连接结构。从实际应用来看，这类结构常出现在轻工输送线的辊筒轴端、小型工装夹具的连杆连接位、农用机具的操纵杆铰接处，不需要额外加工复杂的螺纹或者键槽，仅需在对应轴段加工匹配的销孔，配合套筒的承插结构就能完成快速装配，后期维护拆解也只需要冲出开口销即可，不需要专用工装，非常适合需要频繁调整工位或者定期检修的设备部位。

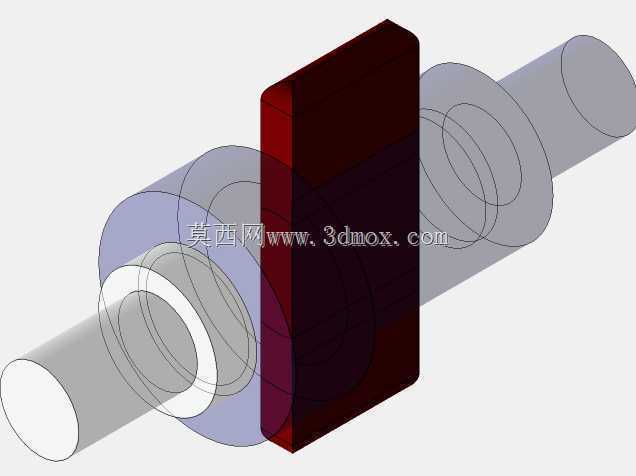

　　设计这类结构时，首先要匹配20mm轴的安装边界，轴端插入套筒的深度需要根据实际受载情况确定，通常不小于轴径的1.2倍，避免承插部位出现应力集中导致的轴端变形。开口销本身采用等厚度矩形截面设计，其中一条长边做锥面处理，对应的套筒槽位一侧为直边、一侧为匹配锥度，装配时锥面的导向作用能让销体顺利插入槽位，同时锥面的楔紧效果可以抵消轴运行时的轴向窜动力，这里要注意锥度的取值，常规工况下取1:30的锥度最为合适，锥度过小会导致楔紧力不足，运行中容易出现销体滑出，锥度过大则会造成装拆困难，甚至会因为楔紧力过大导致套筒槽位出现塑性变形，当应用在振动较大的设备场景时，即使锥度取值合理，也需要在销体端部增加简单的防脱弯折结构，避免长期振动下销体向后滑动松脱。

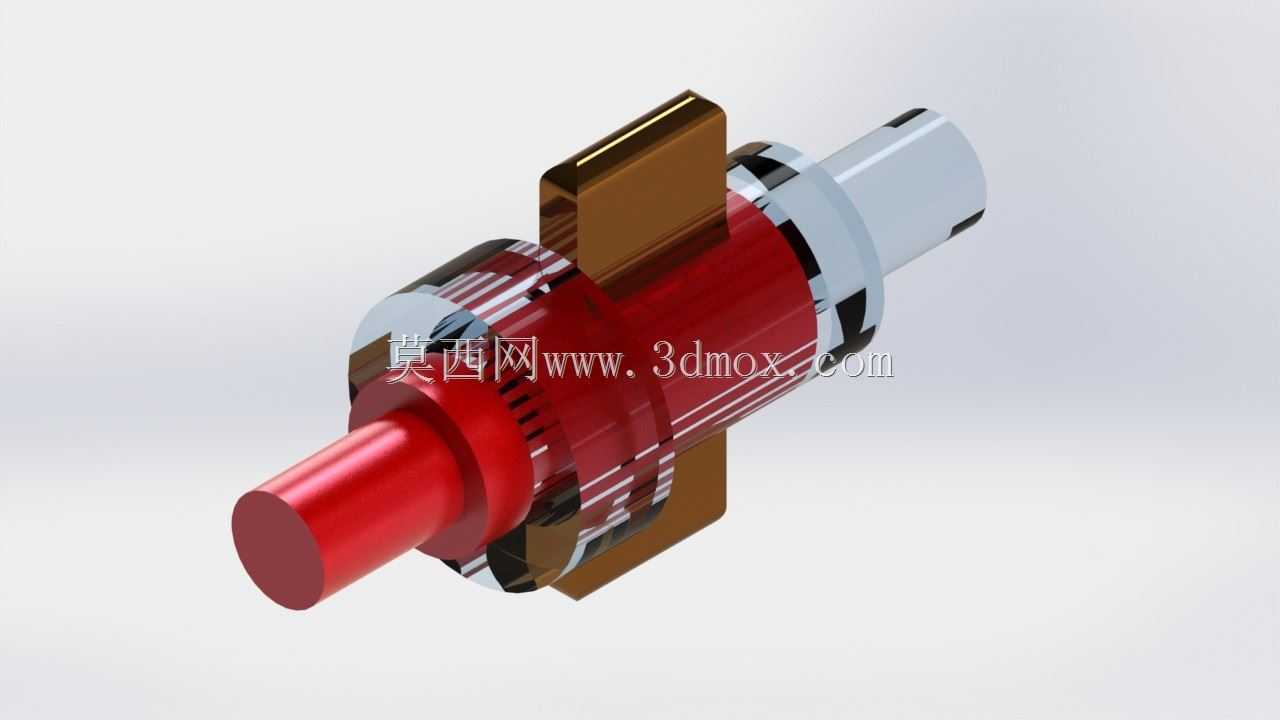

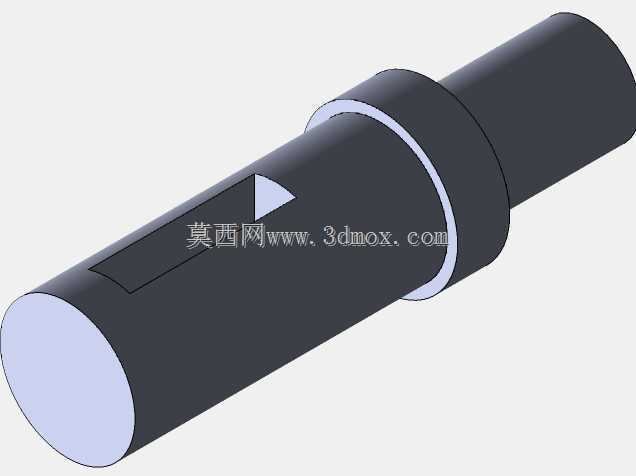

　　从结构细节来看，插销杆与套筒的槽间隙需要控制在0.1-0.2mm之间，间隙过大会导致连接位出现旷量，传动过程中产生冲击噪音，加速部件磨损，间隙过小则会提升加工精度要求，增加不必要的制造成本，同时装配时也容易出现卡滞。套筒的外轮廓做了阶梯式设计，一方面是适配不同的安装座孔位，另一方面阶梯面可以作为轴向定位的贴合面，安装时直接抵靠在安装座的端面，不需要额外调整轴向位置，降低装配时的对位难度。轴端的红色包覆段是做了表面防锈处理，适合在有少量水汽或者粉尘的车间环境下使用，避免长期运行后轴端锈蚀导致拆解困难。这类连接结构相比传统的圆柱销加锁紧螺钉的方案，零件数量更少，加工工序更短，整体成本能降低40%左右，同时装拆效率提升一倍以上，非常适合批量应用在通用机械设备的轴类连接部位。
