嵌入式翻转式舱门闩锁结构三维设计

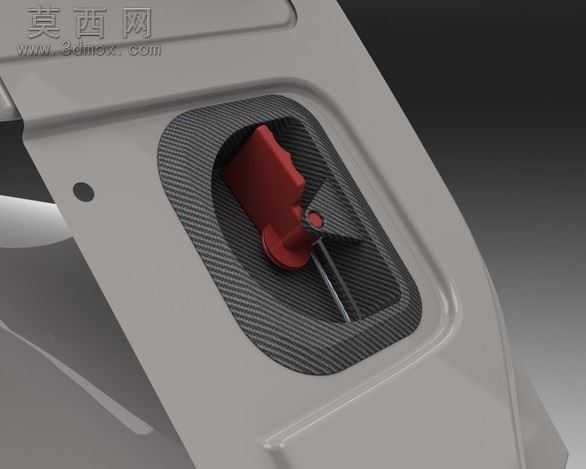

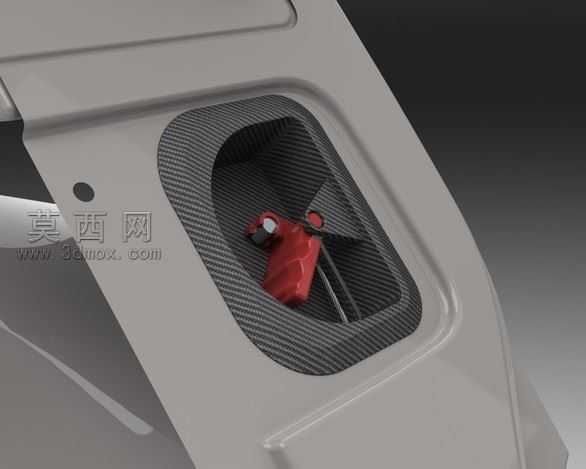

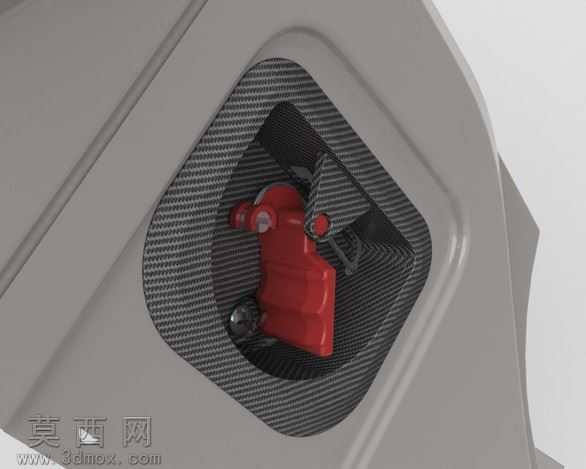

本作品为嵌入式翻转式舱门闩锁三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械锁具的装配公差规范，对每一个零部件的尺寸、配合间隙都做了精准定义，确保模型可直接用于后续的结构验证与生产参考。渲染环节采用Keyshot完成材质与光影调试，锁体主体的操作拨片采用哑光红塑材质，还原工程塑料的磨砂质感与低反光特性，安装基座采用哑光浅灰金属漆材质，模拟航空铝或冷轧钢板经喷塑处理后的表面效果，内嵌的安装槽区域采用斜纹碳纤维纹理材质，通过调整纹理的缩放比例与凹凸映射参数，还原碳纤维编织纹理的立体触感，同时在边缘处做了细微的倒角高光处理，避免材质表现过于生硬。结构设计上，该闩锁采用隐藏式内嵌安装方案，整体嵌入安装面板的沉槽内，无外凸结构，可有效避免使用过程中剐蹭、误触的问题；核心翻转机构采用转轴配合扭簧的复位结构，可实现180度的翻转操作，既能够完成快速的锁止与解锁动作，也可在解锁后保持开启状态，适配需要快速开合、频繁操作的舱门、设备罩壳等场景。设计思路上，优先考虑了操作的便捷性与结构的可靠性，拨片的造型做了贴合手指弧度的曲面处理，操作时的受力角度经过反复调整，确保拨动过程顺滑无卡滞；锁舌部分采用斜面导向设计，闭合舱门时可自动导向锁止，无需额外对位操作；安装结构采用沉头螺丝孔位设计，安装后螺丝头完全沉入面板平面，保证安装面的整体平整度。建模过程中对所有活动部件都添加了装配约束与运动仿真限位，可直观演示锁具的解锁、锁止全流程动作，各零部件之间的配合间隙控制在0.1mm以内，既保证活动部件的运动顺畅，也避免间隙过大导致的松动问题；同时模型附带STEP、IGES等通用格式文件，可适配多数三维工程软件的导入编辑需求，能够为同类嵌入式锁具的设计提供可靠的结构参考。
