棉花采摘机凸轮驱动采棉执行机构设计

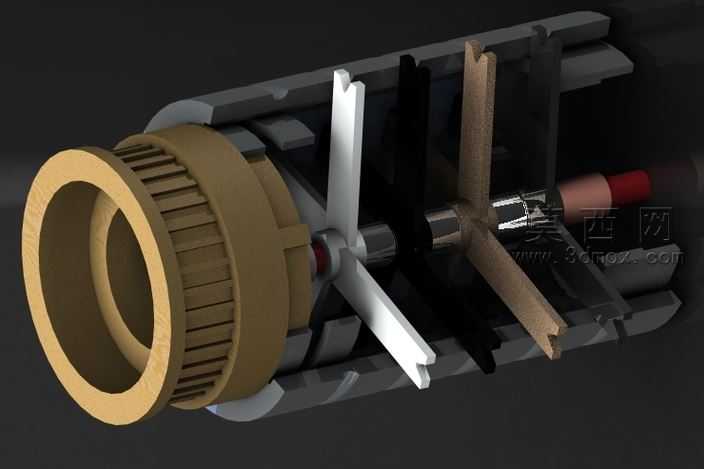

本模型为棉花采摘机核心凸轮驱动采棉执行机构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循农机部件的实际装配逻辑与运动干涉校验要求，对每一个零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接用于后续的结构仿真与样机试制参考。模型整体采用剖视展示方式，清晰呈现内部的传动链路与部件排布：最外侧为带防滑齿纹的棕褐色驱动轮圈，轮圈内侧通过过盈配合与凸轮基体连接，凸轮型线经过多次迭代优化，可将输入的回转运动精准转化为采棉爪的周期性开合与进给动作，型线过渡段采用高阶样条曲线拟合，有效避免运动过程中的刚性冲击，降低部件工作时的振动与噪音。内部沿周向均匀排布的采棉爪采用差异化材质区分，白色、黑色、棕褐色的爪件分别对应不同的功能分区，白色爪件为主动拨棉爪，边缘做了圆弧导角处理，避免勾扯棉纤维造成棉朵破损；黑色爪件为定距分隔爪，用于控制相邻采棉爪的工作间距，保障采棉过程中不会出现漏采或者重复拉扯的问题；棕褐色爪件为脱棉导送爪，表面做了细微的防滑纹理建模，可将采摘下的棉花顺畅导送至后续的集棉通道。中心传动轴采用阶梯轴结构，不同轴段分别对应轴承安装位、凸轮固定位、动力输入位，轴端做了倒角处理方便装配，轴上的键槽、卡簧槽等细节结构均完整还原，保障装配定位的准确性。渲染阶段采用哑光工程塑料、磨砂金属、橡胶质感等不同材质球赋予各部件，通过三点布光突出内部结构的层次关系，阴影参数调整至柔和状态，既清晰展现各零件的轮廓边界，又不会出现过暗的死角遮挡结构细节。设计过程中重点考量了采棉作业的实际工况，凸轮的运动行程、采棉爪的开合角度都匹配棉花植株的棉铃分布特性，在保障采净率的同时降低对棉株的损伤，整体结构紧凑，可直接集成到采棉机的采棉头单元中，适配不同行数的采棉设备改装需求，模型的各零件均为可编辑参数化特征，方便设计人员根据实际作业需求调整凸轮型线、爪件长度等核心参数，缩短农机产品的研发迭代周期。
