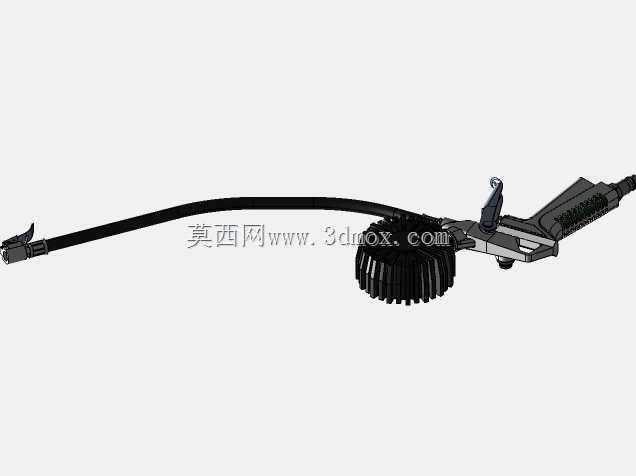

带气压表排气阀的轮胎充气手柄结构

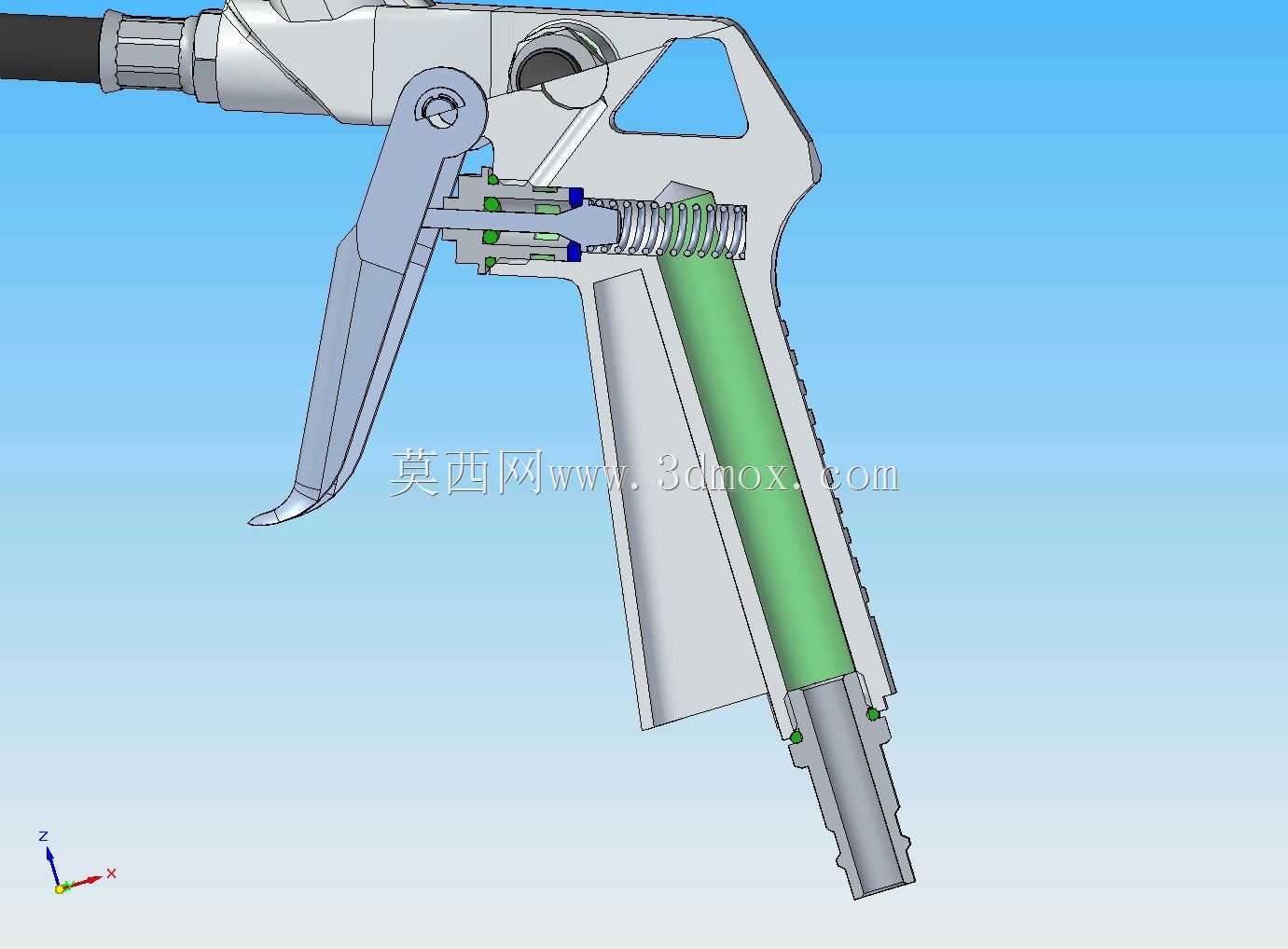

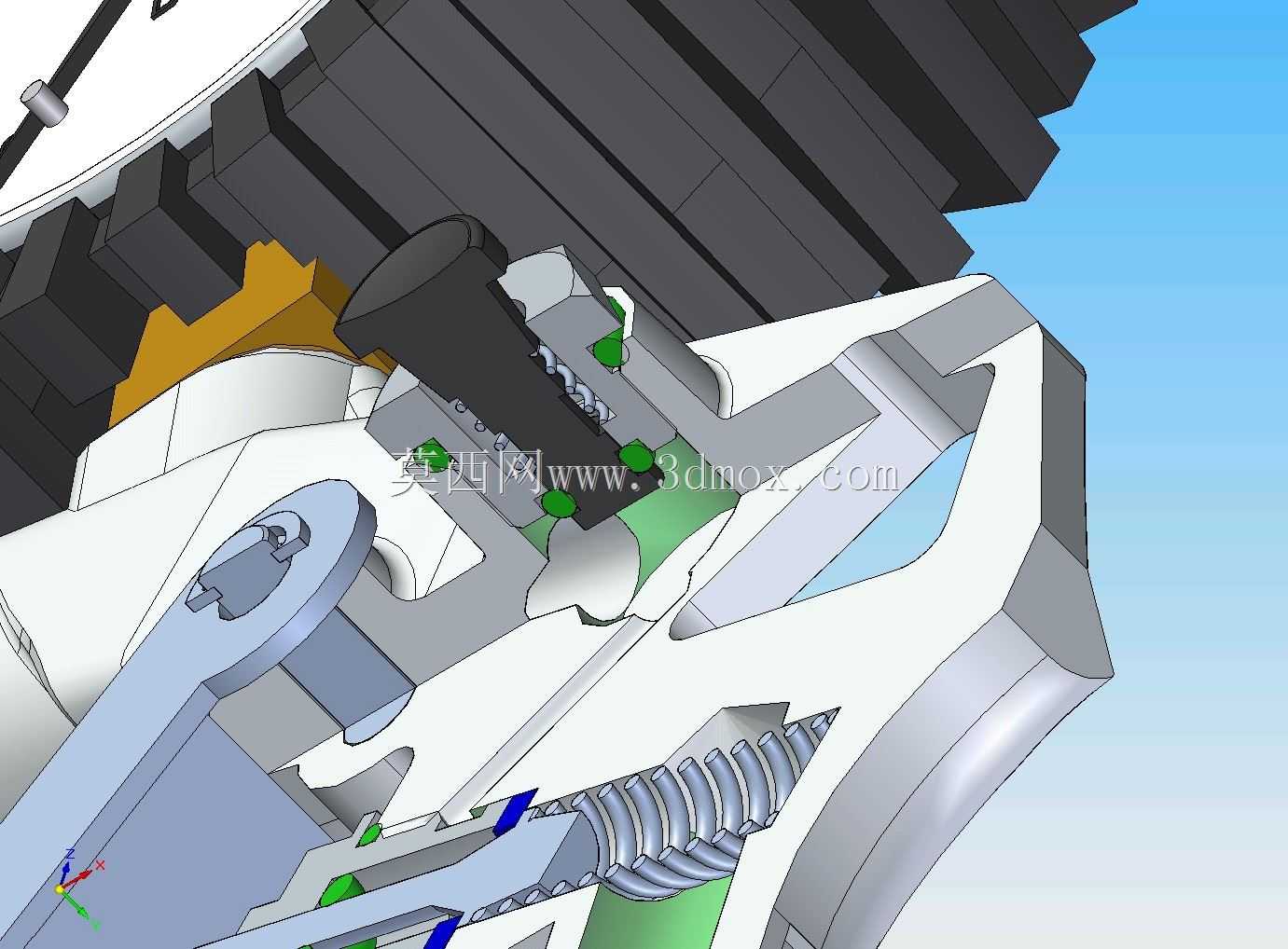

　　日常汽修门店、轮胎维保工位、家用车用应急维保场景中，这类手持充气结构是轮胎气压补给作业的核心操作端，区别于固定式充气桩的长管路终端，手持端直接对接轮胎气门嘴，承担气压控制、数值读取、过压泄放的核心功能，作业时操作人员单手握持即可完成对接、充气、测压、泄压全流程，无需反复往返调整气源端阀门。从结构设计逻辑来看，整个充气手柄的气路采用同轴集成布局，手柄主体内部预留贯通的气流通道，进气端连接高压供气软管，出气端对接轮胎气门嘴快接结构，充气阀采用扳机式杠杆控制结构，扣压扳机时阀体内的密封胶垫抬升，打通高压气源到轮胎的气路，松开扳机后弹簧推动密封胶垫复位切断气路，操作力经过杠杆比优化，单指扣压的力度即可控制高压气流通断，

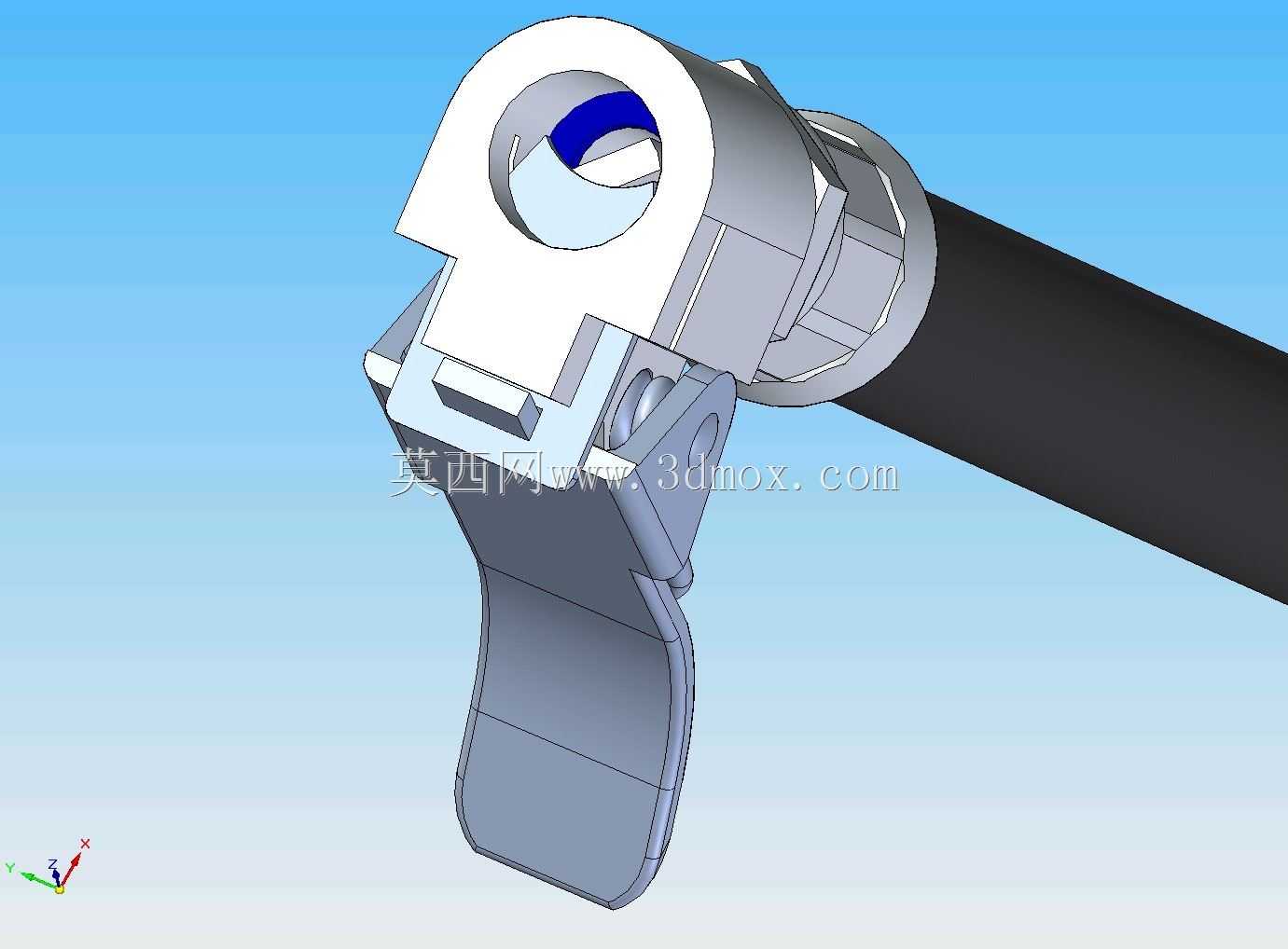

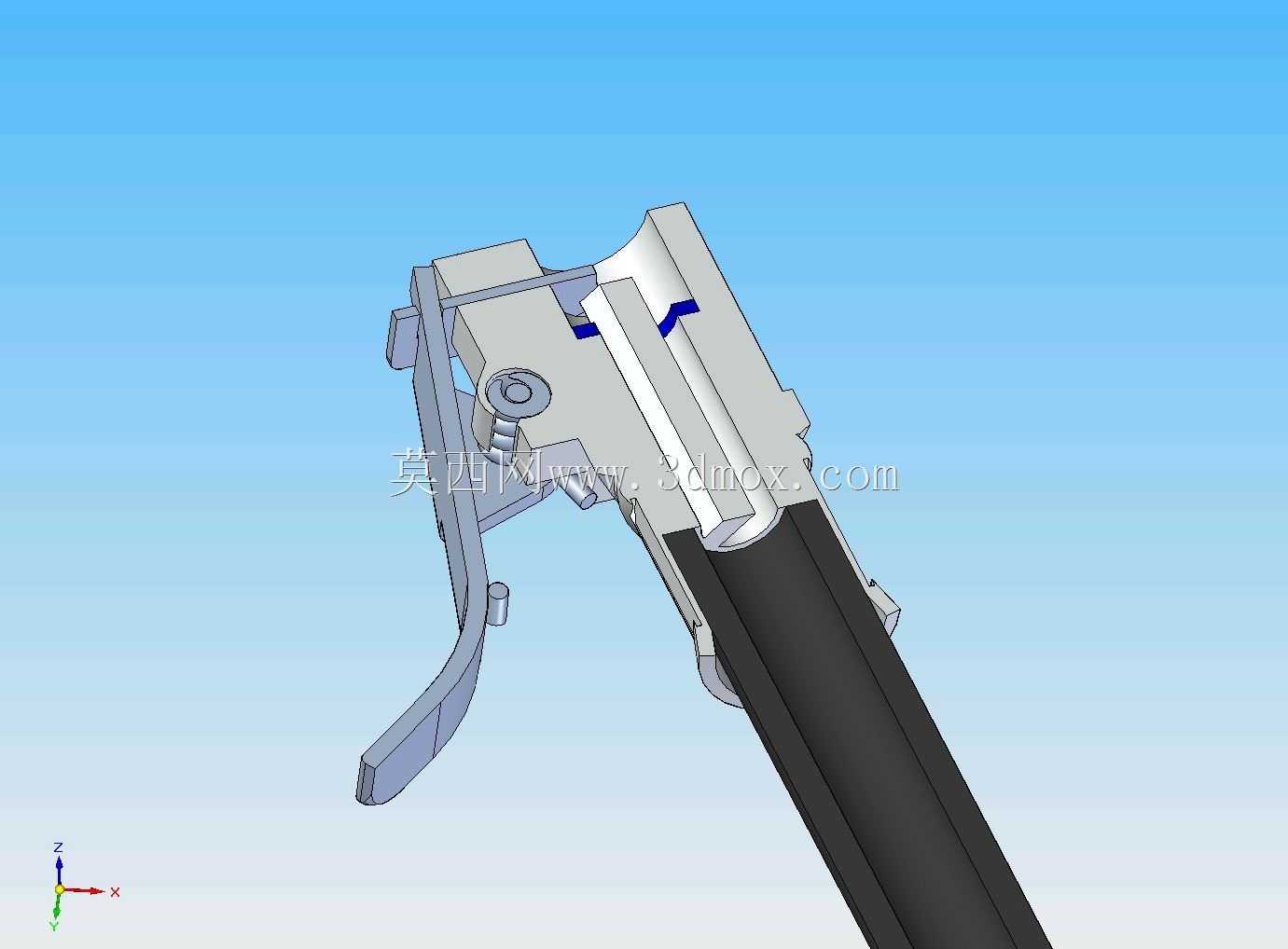

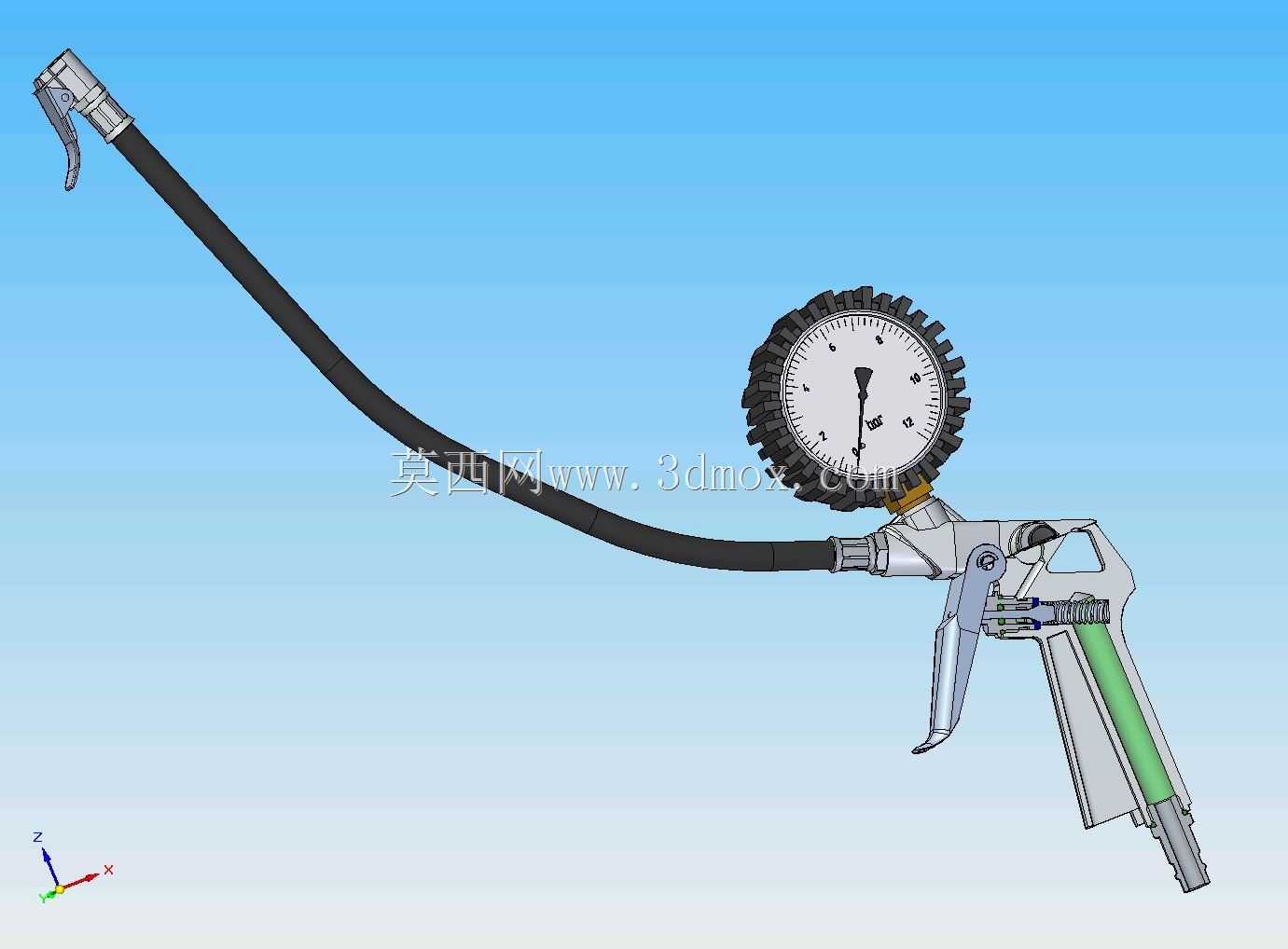

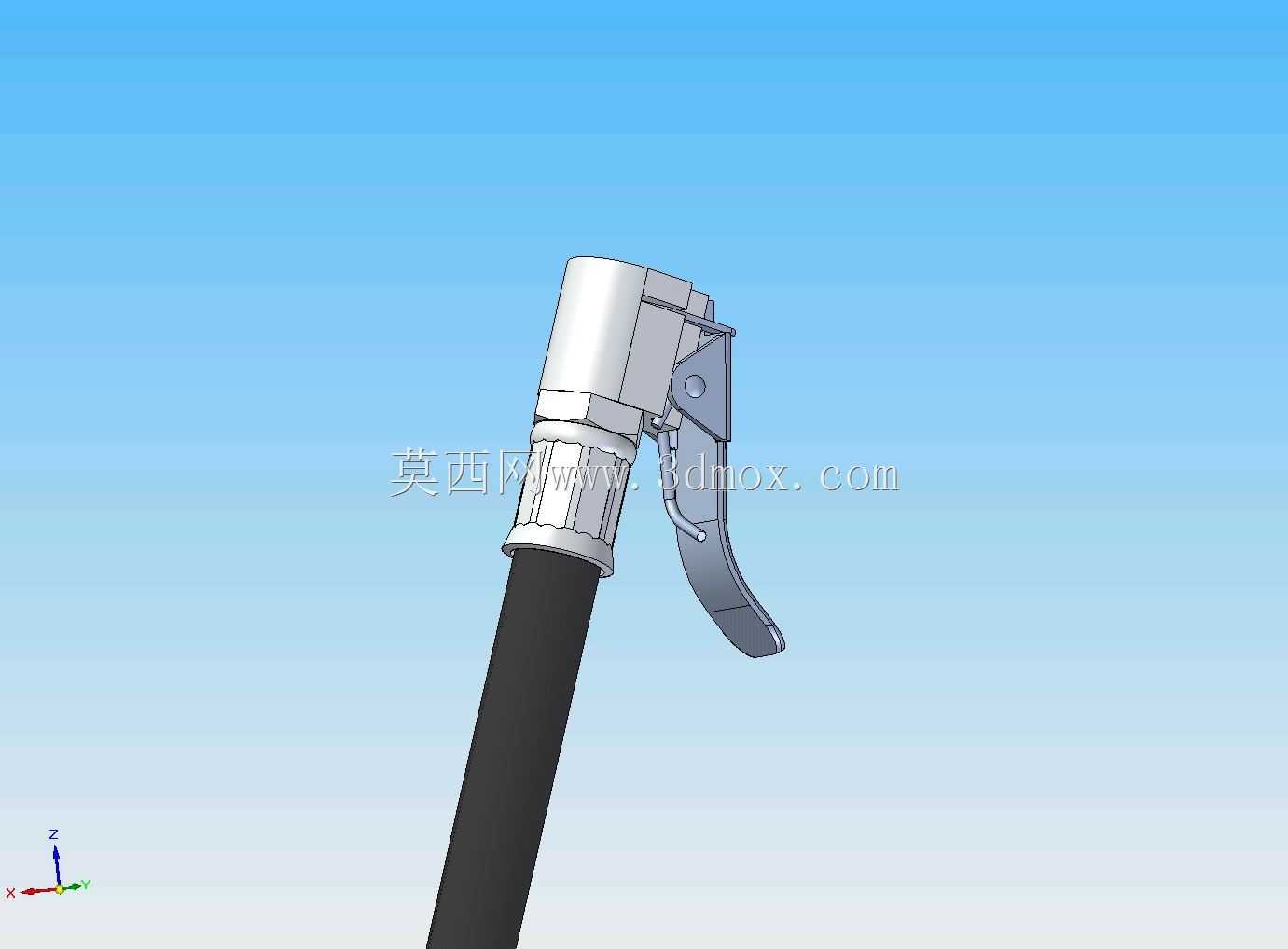

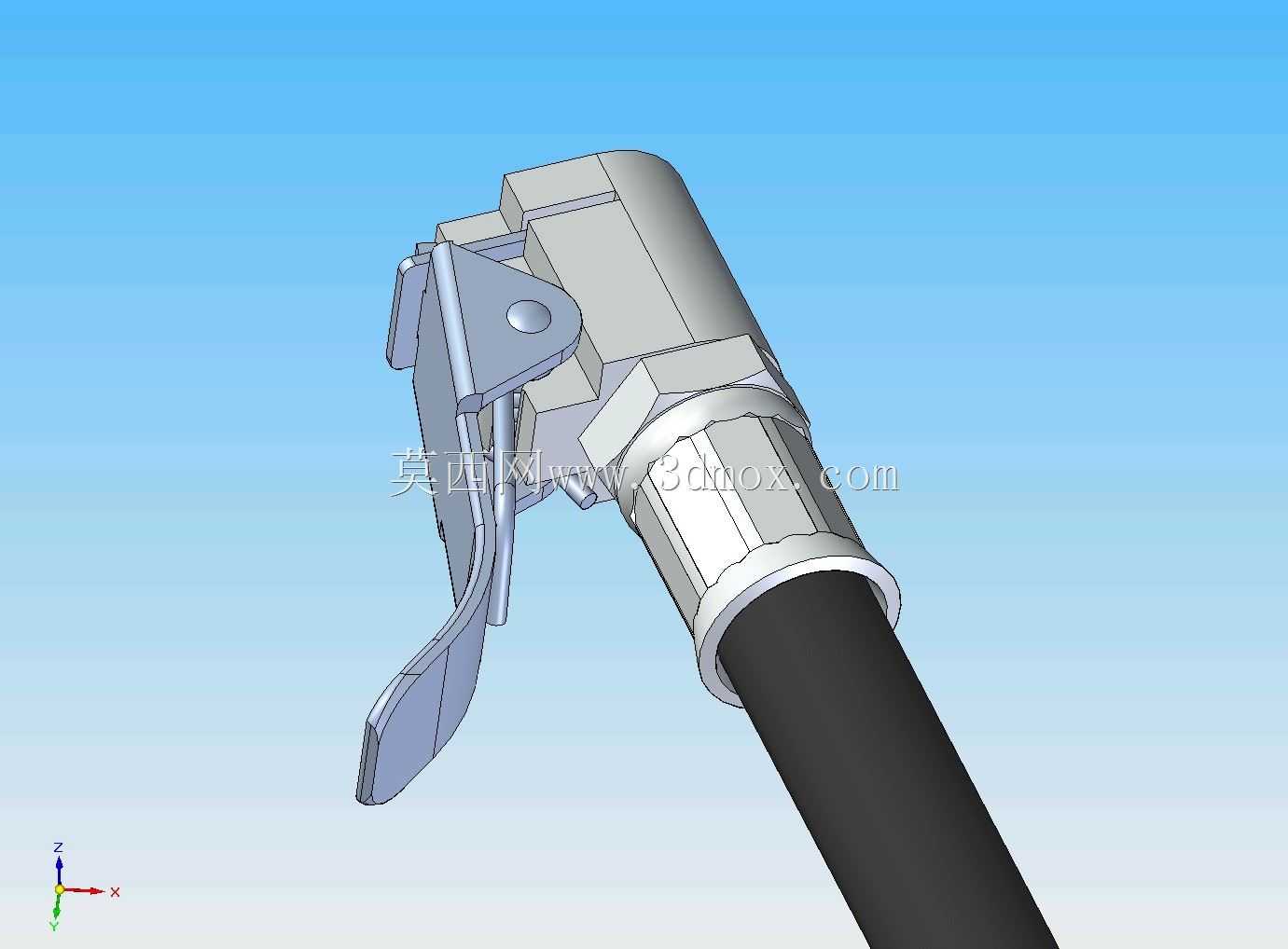

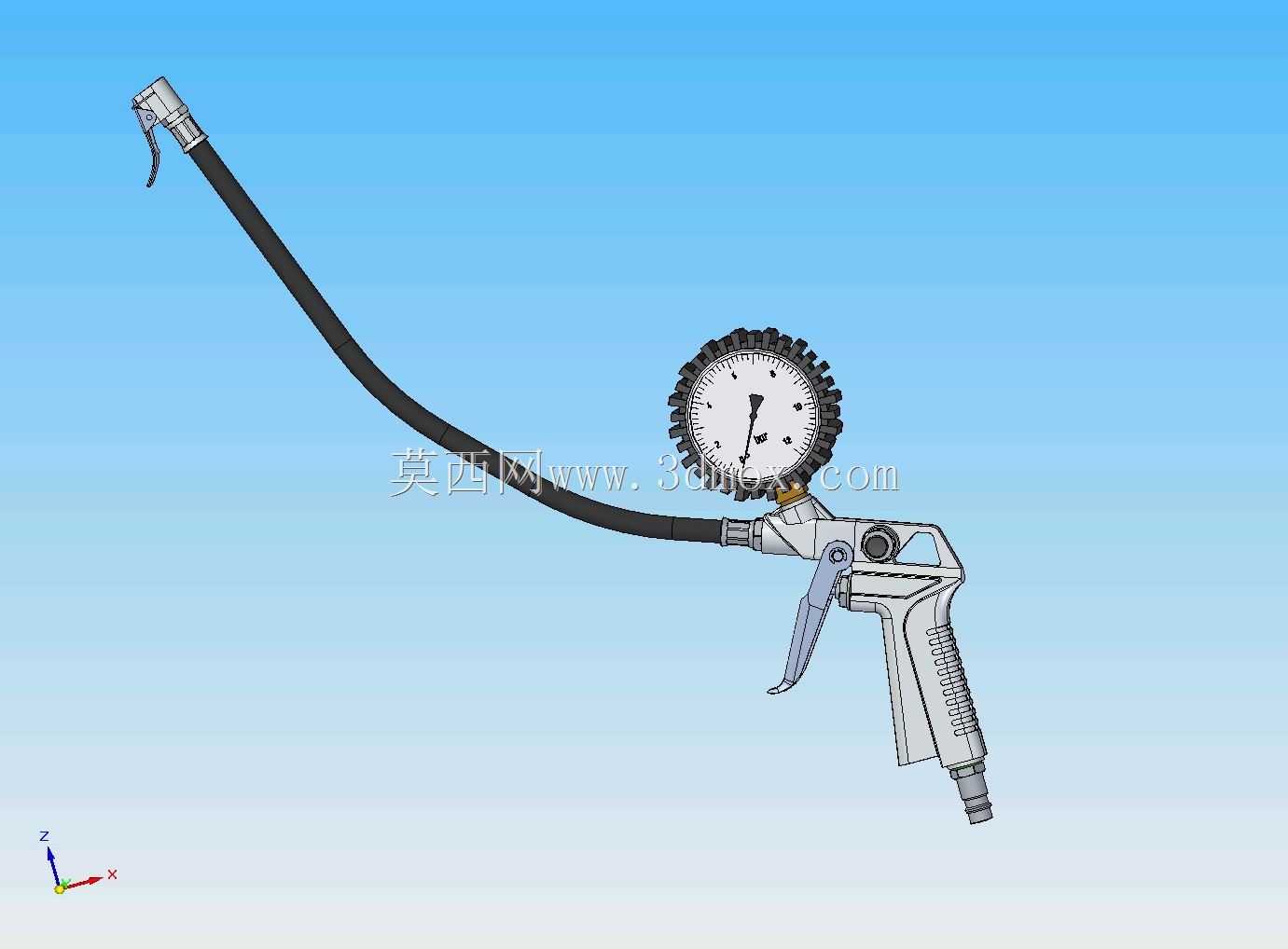

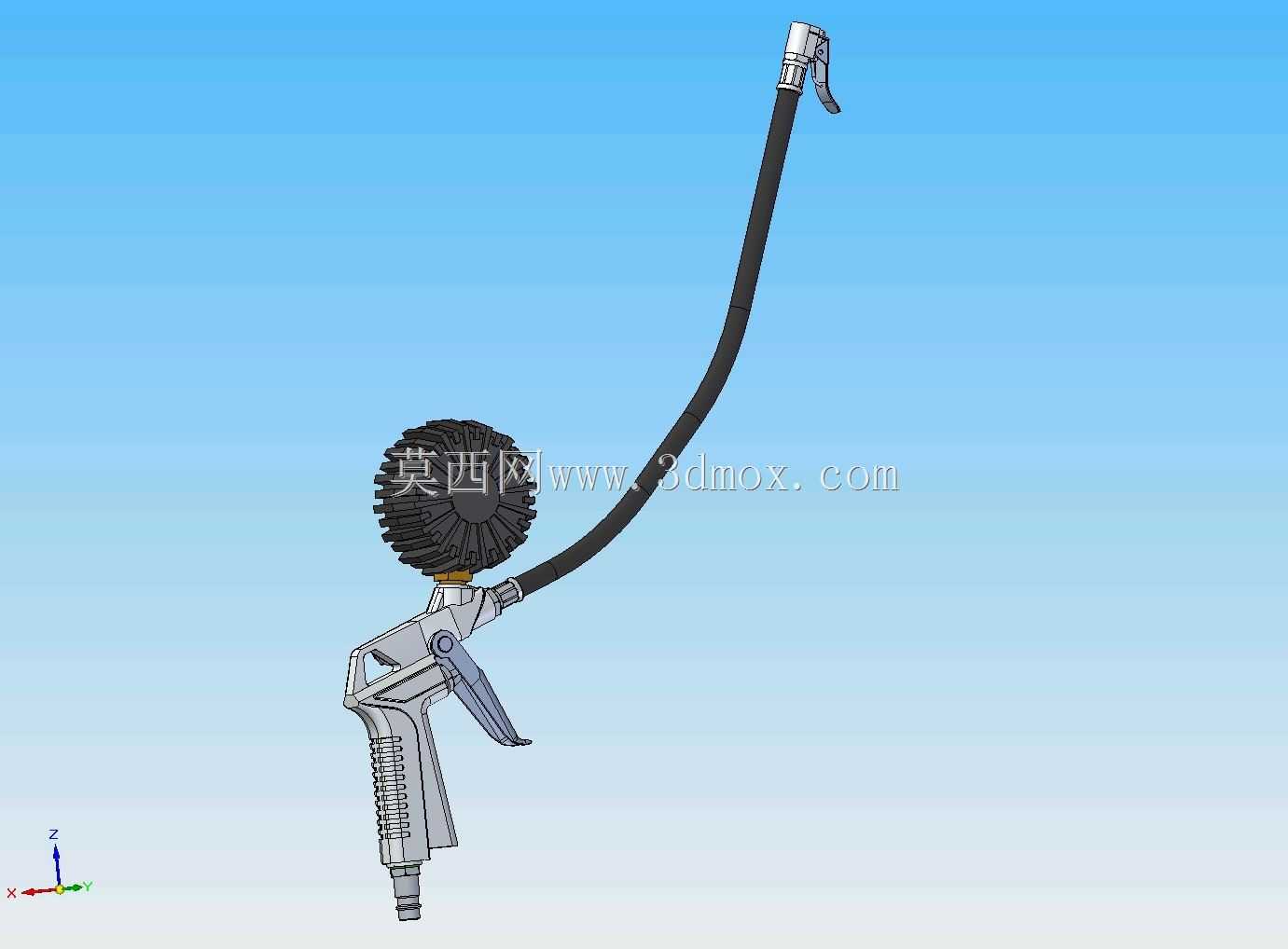

　　长时间作业不易产生手部疲劳。压力表集成在手柄主体的侧方安装位，气路通过内部小孔直接连通阀腔，实时显示当前连通端的气压数值，无需额外外接测压接头，作业过程中可随时观察气压变化，避免充气超压；排气阀设置在手柄靠近出气端的位置，当检测到轮胎气压超出标准值时，按下排气阀即可小流量泄放轮胎内的高压气体，配合压力表读数可精准调整气压到标准范围，无需断开气门嘴连接反复测压。外形设计上，手柄主体采用符合人体工学的弯折角度，握持段做了防滑纹理处理，金属主体表面做防锈镀层处理，适配汽修场景多油污、多磕碰的使用环境；安装边界方面，进气端采用标准软管快插接口，适配市面常见的8mm、10mm内径高压充气软管，出气端的气门嘴对接结构兼容通用汽车、摩托车、

　　电动车的美式气门嘴，无需额外转换接头即可直接使用。气路内部的密封结构全部采用耐高压橡胶密封件，可承受1MPa以内的常规充气气压，密封件的安装槽做了定位倒角设计，装配时不会出现密封件切边导致的漏气问题，扳机的转动销轴采用不锈钢材质，避免长期使用生锈导致的操作卡滞，整个结构的零部件拆分后可单独更换易损密封件，降低长期使用的维护成本。
