农用6吨牵引式货运挂车结构设计

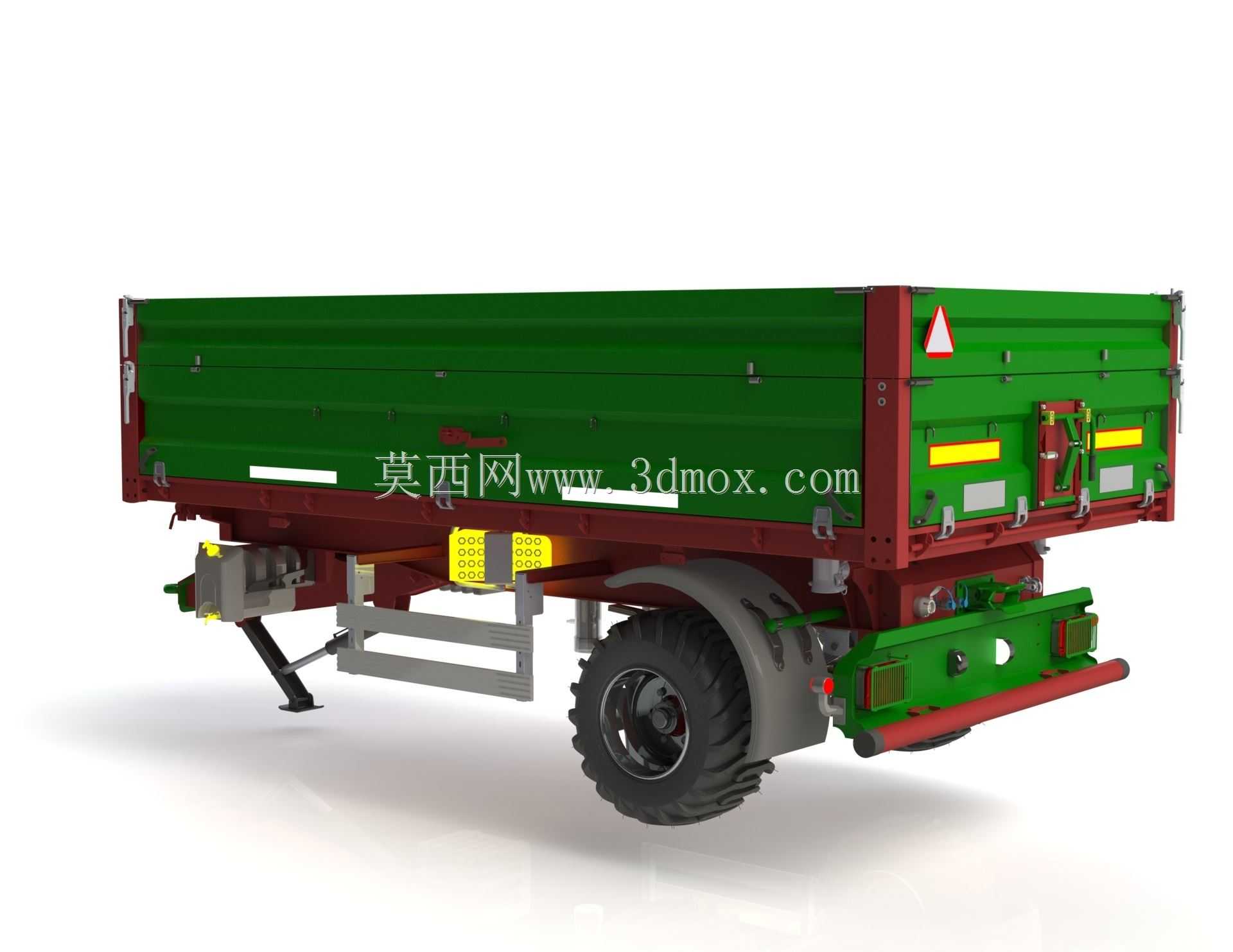

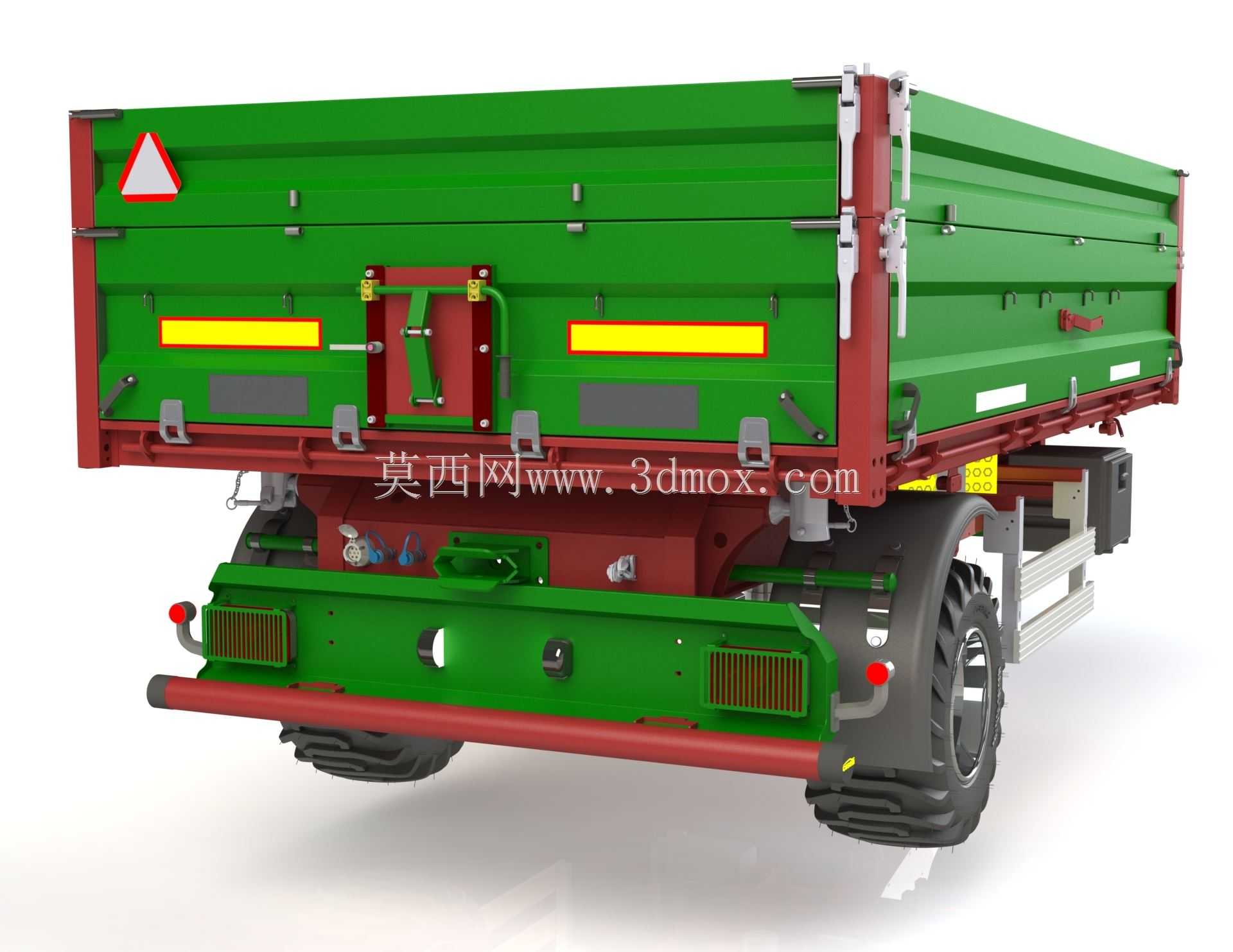

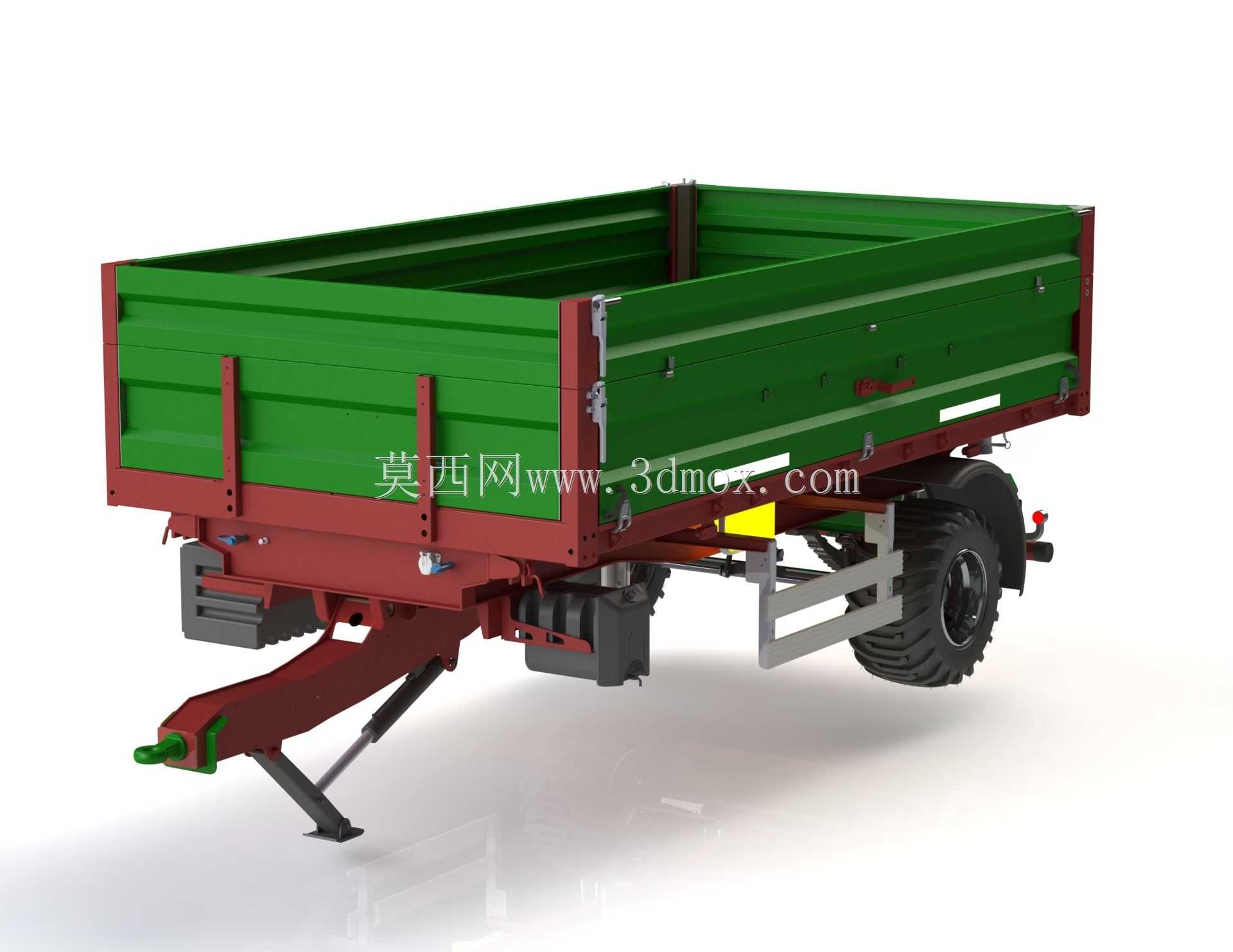

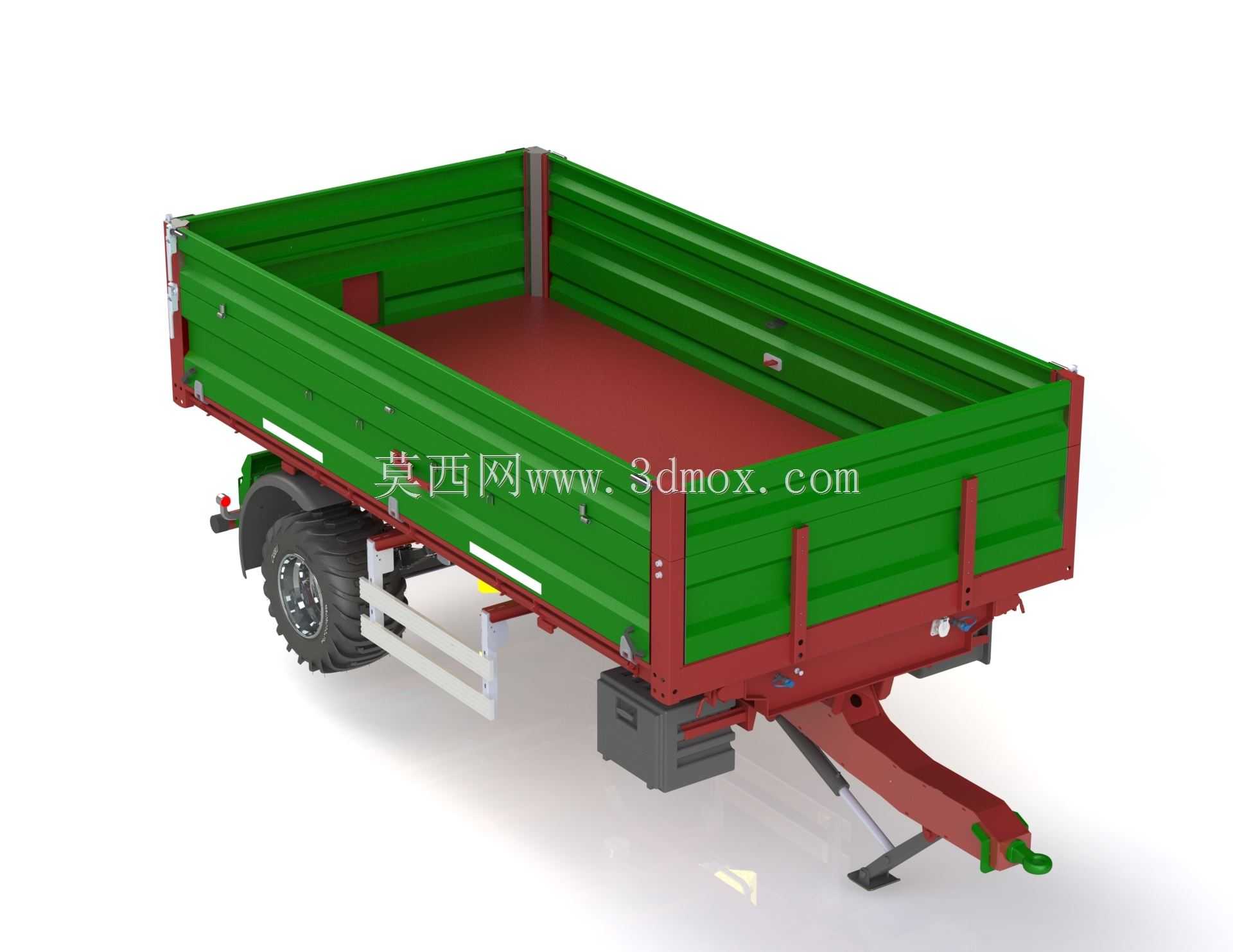

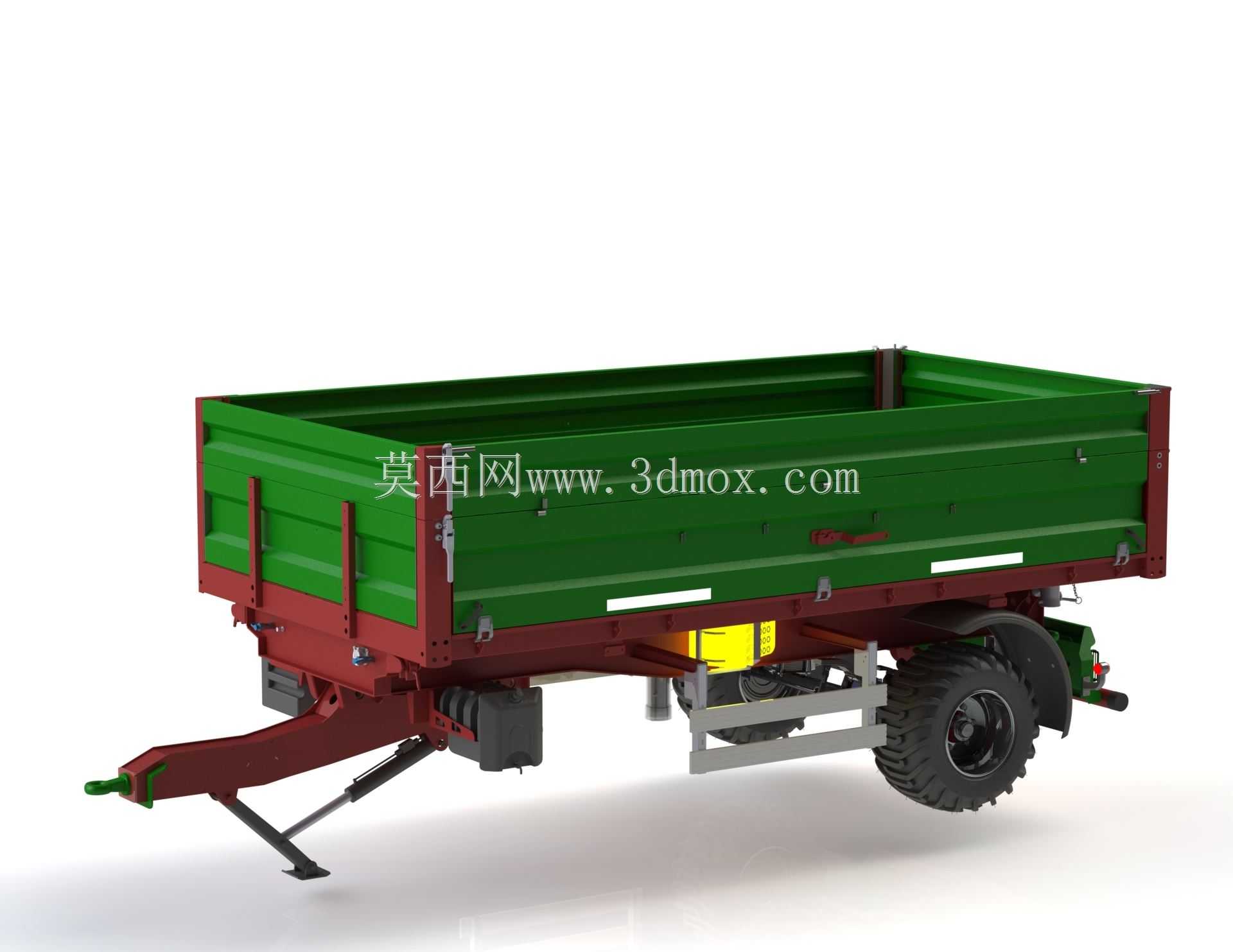

　　这款6吨级牵引式农用拖车，主要适配大马力轮式拖拉机的后牵引输出，在丘陵、平原区域的农业生产场景中承担散料、农资、农机具的转运作业，也可在小型基建场地转运砂石、砌块等散装建材，是农村生产作业中通用性极强的短途载运设备。从结构设计逻辑来看，整车采用边梁式承载框架，主纵梁为变截面槽钢结构，从牵引连接端向车桥位置逐步加高截面高度，匹配满载时的弯矩分布特性，避免应力集中在牵引销与车架的连接区域；车箱部分采用加高栏板结构，侧栏板与前栏板为压型波纹钢板，既提升栏板的抗侧向变形能力，也能降低整车自重，后栏板可通过铰链翻转实现快速卸料，适配散粮、厩肥等散状物料的卸载需求。行走系统采用单轴布局，匹配大花纹农用越野轮胎，胎面的块状花纹可在泥泞、

　　松软耕地表面提供足够抓地力，避免陷车风险；板簧悬架直接连接在车架纵梁的下翼面，通过U型螺栓固定，悬架行程适配非铺装路面的颠簸工况，减少行驶过程中货箱的冲击振动，避免所载物料因颠簸撒漏。牵引架采用整体焊接的箱型结构，前端设置标准牵引环，可匹配多数农用拖拉机的牵引销尺寸，牵引架中部设置可折叠的驻车支腿，在挂车与主机分离时可稳定支撑前端，避免车头下沉倾覆；支腿底部设置防滑垫板，在松软地面停放时可增大接触面积，防止支腿下陷。货箱底板采用花纹钢板铺设，表面的凸起纹理可增大与所载货物的摩擦力，避免运输过程中货物滑移，底板下方设置多道横向支撑梁，均匀传递货载至车架主纵梁，避免长期满载出现底板凹陷变形。侧方设置的防护栏与反光标识，

　　满足田间道路行驶的安全要求，车尾设置的挂钩可额外挂载小型农机具，拓展作业场景。在建模过程中，所有焊接位置均预留了焊道工艺余量，板件的折弯半径匹配常规板材折弯设备的加工参数，轮胎与轮眉的间隙预留了足够的跳动空间，避免满载颠簸时轮胎与货箱发生干涉；牵引架的离地高度适配主流拖拉机的牵引点高度，无需额外调整牵引销位置即可完成挂接，栏板的锁止机构采用偏心凸轮式结构，操作时无需额外工具，单人即可完成栏板的开启与锁止，适配农业生产中单人作业的实际需求。
