农用五吨载重栏板运输拖车结构

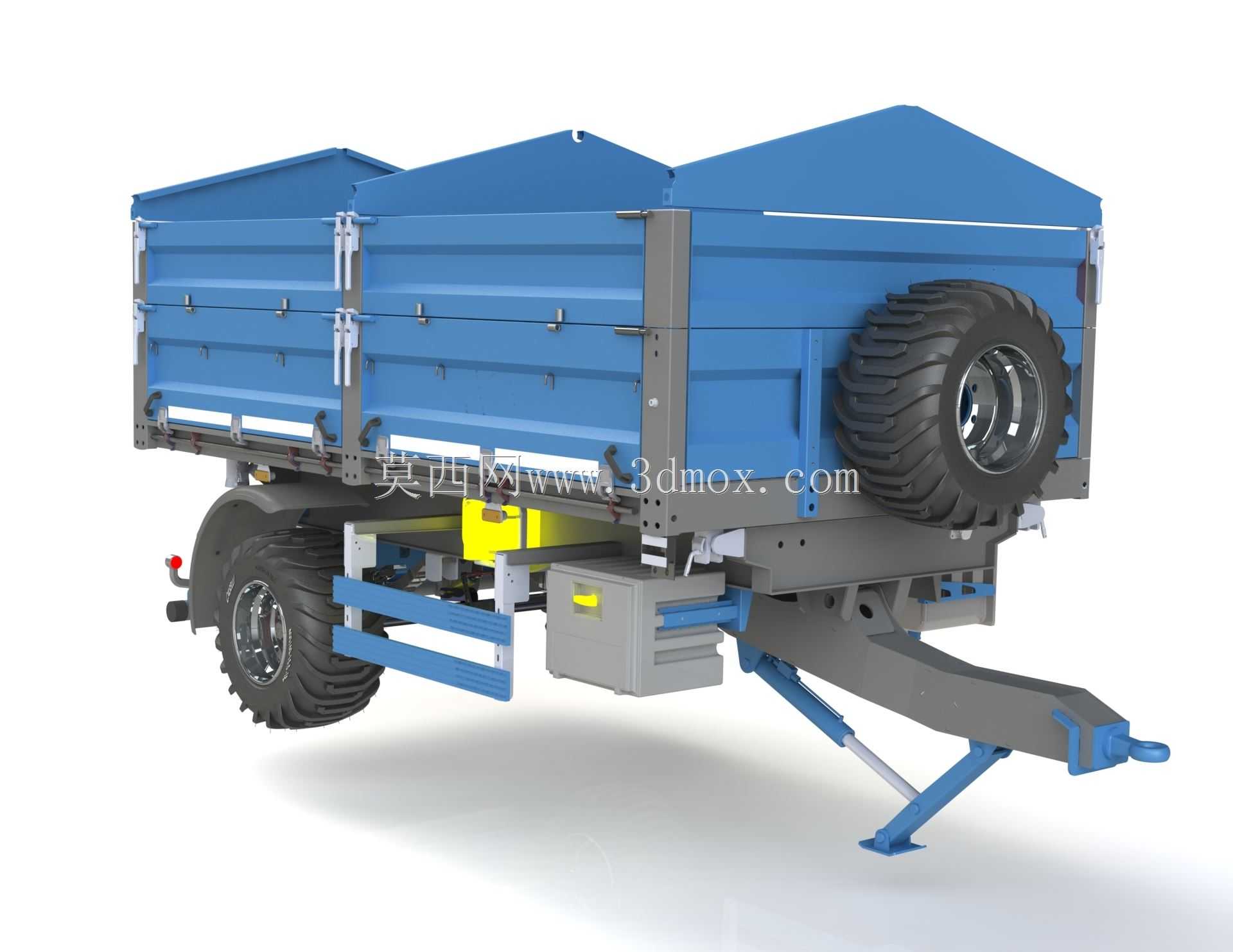

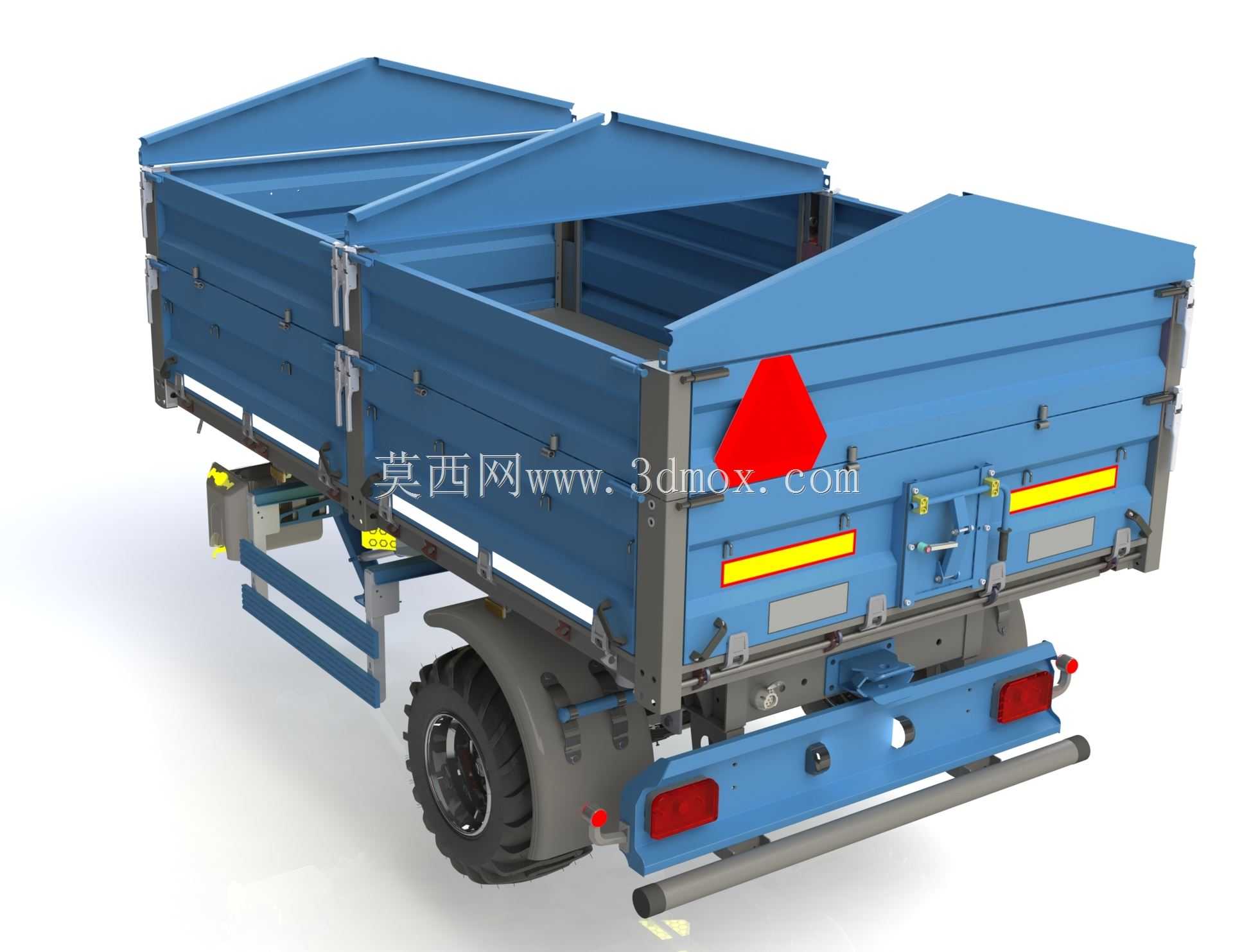

　　这款五吨级农用牵引拖车主要适配大马力农用拖拉机，用于田间地头到仓储点的粮食、农资、土石方散料转运作业，也可在乡村短途场景中承担农具、建材的运输任务，是农业生产环节中衔接收获、仓储、农资配送的核心配套运输装备。从结构设计来看，整车采用栏板式可开启货厢，侧厢板设置多组锁止铰链，既可以从侧面完全打开，方便袋装货物、整托盘农资的装卸作业，也能在运输散粒物料时通过加高的厢板结构防止物料撒漏，货厢顶部的分段式厢盖可在运输过程中遮挡雨水、扬尘，避免粮食等易受潮物料在转运途中变质。底盘部分采用双轴重载布局，匹配大花纹农用轮胎，胎面的深沟槽设计可在泥泞、松软的田间路面提供足够抓地力，避免陷车风险，底盘侧方设置的防护栏可防止行驶过程中路边杂物卷入轮组，

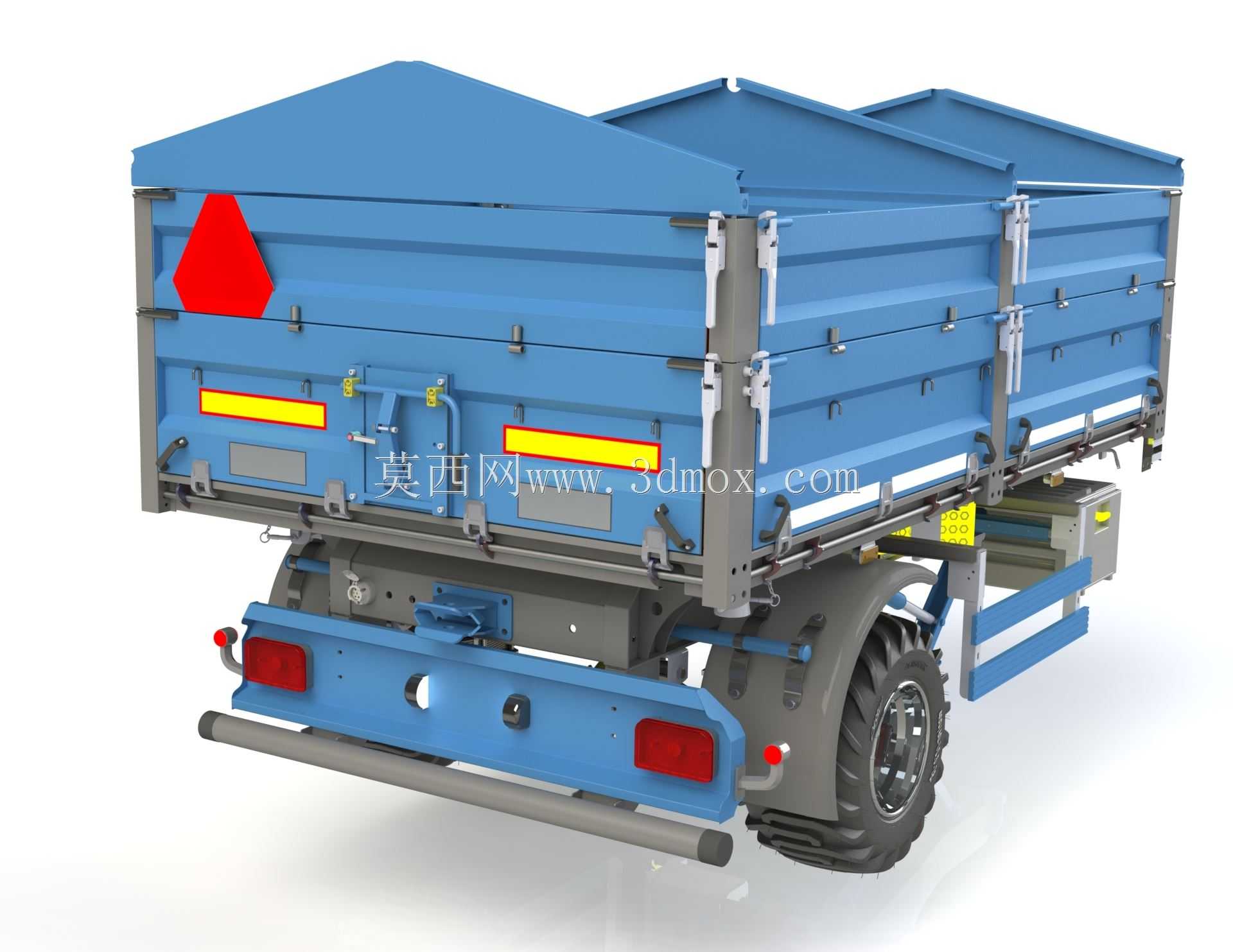

　　也能在会车时减少剐蹭对底盘结构的损伤。牵引连接部分采用可伸缩式牵引架，配套独立的驻车支撑支腿，在与拖拉机脱开停放时，支腿可展开支撑整车前部，保持车身水平稳定，避免货厢前倾倾覆，牵引架与底盘的连接位置设置缓冲结构，可吸收起步、制动时的冲击载荷，减少连接部位的应力集中。车尾外挂的全尺寸备胎架可固定备用轮胎，在田间作业出现轮胎破损时可快速更换，减少作业中断时间，底盘下方布置的储物箱可存放捆扎绳、简易维修工具、三角警示装置等随车物品，适配野外作业的实际需求。设计过程中充分考虑了农业作业的复杂工况，厢板采用波纹钢板结构，在降低自重的同时提升结构刚度，避免重载时厢板出现鼓胀变形，轮拱位置做了加高避让设计，即使在轮胎气压不足、重载颠簸的工况下，

　　轮胎也不会与货厢底板发生剐蹭。整车的安装边界充分匹配主流农用拖拉机的牵引接口高度，牵引销尺寸符合农用挂车的通用连接标准，无需对拖拉机牵引部位做额外改装即可完成挂接，货厢的离地间隙设置兼顾了装卸便利性与田间通过性，既不会因为离地过高增加袋装货物的搬运高度，也能在田埂、坑洼路面行驶时避免底盘托底。
