农用双轴高栏运输拖车结构设计

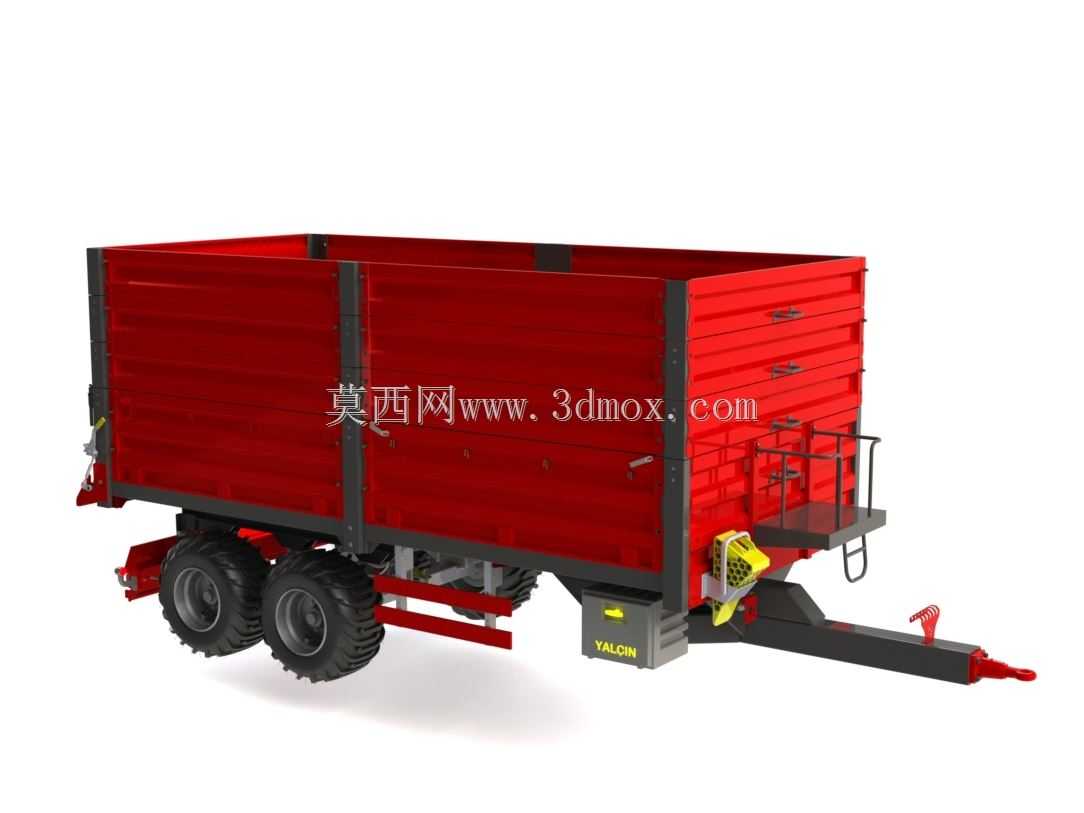

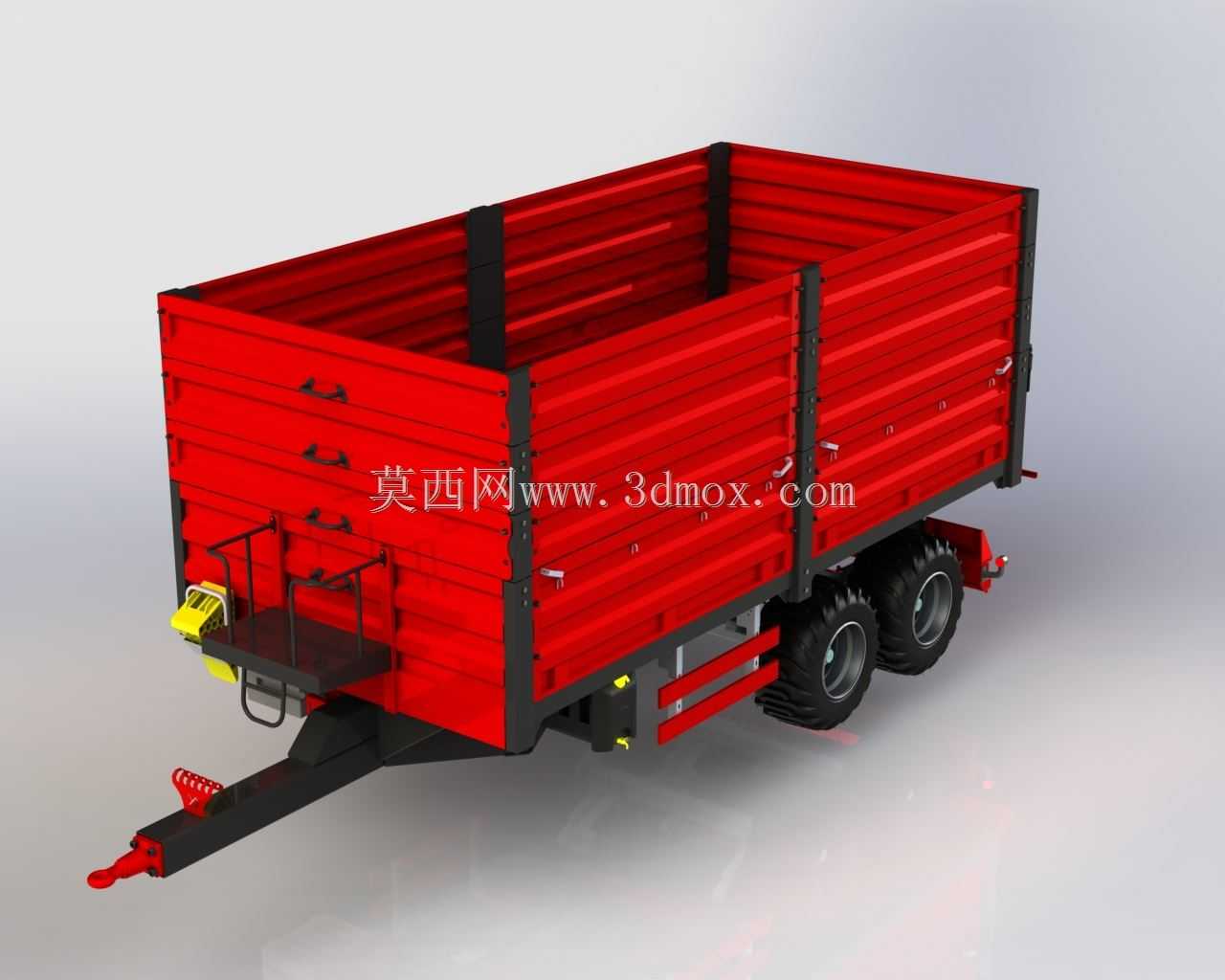

　　这款农用双轴高栏拖车主要适配大马力农用拖拉机，在平原、丘陵地区的农业生产场景中承担散料、农资、农产品的转运作业，可运输粮食、秸秆、厩肥、农资农具等多种物料，也可在乡村基建场景中转运砂石、土方等散装建材，是农业生产配套运输环节的核心承载设备。从结构设计来看，货箱采用高栏板式结构，侧板为分段可开启设计，既可以通过侧开侧板实现散装物料的快速卸载，也能通过加高的栏板结构提升散料装载容积，避免运输轻质秸秆、谷物时出现物料洒落的问题；货箱前端设置有登车梯与操作平台，方便作业人员攀爬整理货箱内物料、操作锁止机构。行走系统采用双轴四轮布局，匹配大花纹农用越野轮胎，能够在泥泞、松软的农田非铺装路面提供足够的抓地力，降低轮胎陷车概率，

　　双轴布局也能更好地分散重载时的轴荷，适配乡村非硬化路面的承载需求，减少对田间道路、耕地的压实破坏。牵引连接结构采用标准农用牵引销与拖拉机后悬挂牵引座匹配，牵引架上设置有制动气路接口与信号连接接口，可与拖拉机的制动、灯光系统联动，满足道路行驶的安全要求；牵引架与车架连接处设置有缓冲结构，能够吸收田间行驶、起步制动时的冲击载荷，避免车架连接处出现应力集中开裂的问题。车架主体采用矩形钢管焊接成型，纵梁为贯通式结构，横梁采用等间距布置，能够均匀承载货箱传递的载荷，在悬挂安装位置、牵引销安装位置都做了加强筋补强设计，应对重载工况下的交变载荷。设计过程中重点考虑了农用场景的使用边界：货箱内部尺寸适配农村常用的人工、机械装载作业宽度，

　　栏板高度兼顾装载容积与装卸作业的便利性，整车离去角、接近角都针对田间坑洼路面做了优化，避免通过田埂、沟渠时出现拖底问题；轮距参数匹配国内常用农用拖拉机的轮距规格，保证行驶过程中轮胎轨迹与拖拉机轮迹重合，减少在松软耕地的行驶阻力。细节设计上，货箱侧板锁止机构采用偏心锁扣结构，操作省力且锁止可靠，行驶过程中不会因为颠簸出现松脱；底盘位置设置有挡泥板与防护栏，避免行驶过程中轮胎带起的泥水、碎石飞溅到牵引机构或者作业人员身上；尾部设置有牵引挂钩，可在应急场景下牵引其他小型农机具，拓展设备的使用场景。
